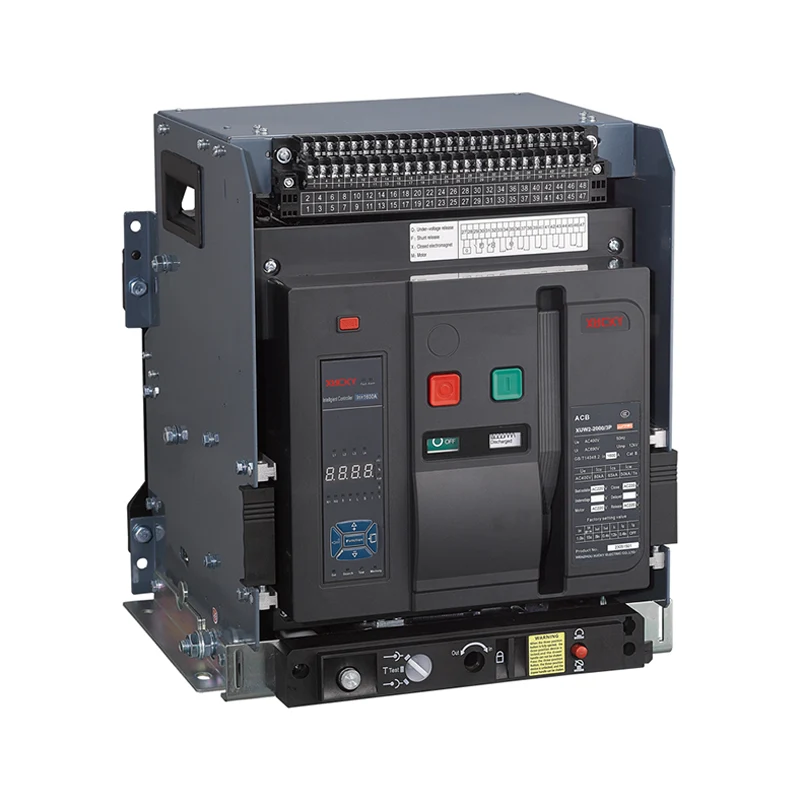

XUW1 Воздушный выключатель

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на воздушных автоматических выключателях XUW1. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Отправить запрос

Описание продукта

Область применения

Воздушный автоматический выключатель XUW1 марки XUCKY Electric, ACB (далее именуемый автоматическим выключателем) подходит для распределительных сетей с частотой переменного тока 50 Гц, номинальным напряжением до 660 В (690 В) и ниже, номинальным током 630–6300 А, используется для распределения электроэнергии и защиты линии. и питание оборудования от перегрузки, пониженного напряжения, короткого замыкания, однофазного заземления и других неисправностей. Воздушный автоматический выключатель имеет интеллектуальную функцию защиты, точная селективная защита, может повысить надежность электропитания и избежать ненужных отключений электроэнергии. В то же время он имеет открытый интерфейс связи для выполнения «четырех пультов» для удовлетворения требований центра управления и системы автоматизации. Выключатель имеет импульсное выдерживаемое напряжение 8000В на высоте 2000 метров (пересматривается на разных высотах, не более 12000В). Воздушный выключатель acb не оснащен интеллектуальным контроллером и датчиком и может использоваться в качестве изолятора.

XUCKY является профессиональным производителем воздушных выключателей. Воздушный выключатель acb соответствует стандартам GB14048.2 «Низковольтные распределительные устройства и устройства управления, низковольтные автоматические выключатели» и IEC60947-2 «Низковольтные распределительные устройства и устройства управления», а также другим стандартам.

● Классификация

По способу установки: фиксированный тип, выдвижной тип.

По полюсам: три полюса, четыре полюса. По режиму работы: электрическое управление, ручное управление (капитальный ремонт, техническое обслуживание).

● Тип выпуска.

Интеллектуальный контроллер, расцепитель переходного процесса (или задержки) при пониженном напряжении, шунтирующий расцепитель.

● Интеллектуальная производительность контроллера

а. Интеллектуальный контроллер воздушного выключателя подразделяется на: bse5 (тип H: связь), bse4 (тип M: общий интеллектуальный тип), bse3 (тип L: экономичный тип);

б. С перегрузкой, обратная выдержка времени с большой задержкой, обратнозависимая выдержка времени с короткой задержкой, независимая выдержка времени, мгновенная функция. Пользователи могут устанавливать свои собственные требуемые характеристики защиты;

в. Функция защиты однофазного заземления;

д. Функция индикации: настройка индикации тока, индикация рабочего тока, основная индикация напряжения каждой фазы (при заказе необходимо указать индикацию напряжения);

е. Функция сигнализации: сигнализация перегрузки;

ф. Функция самопроверки: самодиагностика перегрева, самодиагностика микрокомпьютера;

г. Функция тестирования: проверка рабочих характеристик контроллера.

Нормальные условия работы и условия установки

● Температура окружающего воздуха

Верхнее предельное значение не превышает +40°С, нижнее предельное значение не менее -5°С, среднее значение за 24 часа не превышает +35°С. Примечание. Условия эксплуатации таковы, что нижнее предельное значение составляет -10°C или -25°C, о чем пользователь должен сообщить компании; Верхний предел превышает +40°C или нижний предел ниже -10°C или -25°C. В условиях работы пользователи должны проконсультироваться с компанией.

● Высота места установки не превышает 2000м.

● Атмосферные условия воздушного выключателя.

Относительная влажность воздуха не превышает 50% при температуре окружающего воздуха +40°С. Он может иметь относительно высокую относительную влажность при более низких температурах. Среднемесячная максимальная относительная влажность самого влажного месяца составляет 90%. Средняя минимальная температура составляет +25°C и учитывайте конденсацию, которая образуется на поверхности продукта из-за перепадов температуры. Превысьте требуемые требования и проконсультируйтесь с компанией.

● Уровень защиты: IP30.

● Уровень загрязнения: III.

● Категория использования: класс B или класс A.

● Категория установки: воздушный автоматический выключатель переменного тока и расцепитель минимального напряжения с номинальным рабочим напряжением 660 В (690 В) или менее. Первичная обмотка силового трансформатора применяется для категории установки IV. Категория установки вспомогательной цепи и цепи управления III.

● Условия установки: Автоматический выключатель должен быть установлен в соответствии с требованиями настоящего руководства. Вертикальный наклон выключателя не должен превышать 5° (наклон шахтного выключателя не должен превышать 15°). Краткое описание структуры

● Положительная индикация автоматического выключателя.

Технические данные и производительность

● Номинальный ток автоматического выключателя

Номинальный ток корпуса Inm (A) Номинальный ток In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Номинальная отключающая способность при коротком замыкании и кратковременно выдерживаемый ток, расстояние дуги автоматического выключателя равно нулю (т. е. отсутствие искрения вне автоматического выключателя).

Номинальный ток корпуса Inm (A) 2000 3200 4000 6300

Номинальная предельная отключающая способность при коротком замыкании Icu(кА)O-CO 400 В 80 100 100 120

690В 50 65 65 80

Номинальная предельная включающая способность при коротком замыкании n×Icu(кА)/cosΦ 400 В 176/0,2 220/0,2 220/0,2 264/0,2

690 В 105/0,25 143/0,2 143/0,2 187/0,2

Номинальная рабочая отключающая способность при коротком замыкании Ics(кА)O-CO-CO 400 В 50 65 65 80

690В 40 50 50 70

Номинальный кратковременно выдерживаемый ток

Icw(кА)1 с, задержка 0,4 с, O-CO 400 В 50 65 65/80(MCR) 85/100(MCR)

690 В 40 50 50/65(MCR) 65/75(MCR)

Примечание: отключающая способность верхней и нижней строк таблицы одинакова.

● Защитные характеристики и функции интеллектуального контроллера максимального тока.

Характеристики защиты контроллера максимального тока

1. Значение настройки Ir (I/In) и ошибка контроллера.

Длительная задержка короткая задержка Мгновенное замыкание на землю

Ir1 Ошибка Ir2 Ошибка Ir3 Ошибка Ir4

(0,4–1)In (0,4–15)In ±10 % In~50 кА (Inm=2000 А)

In~75кА(Inm=3200~4000А)

In~100 кА(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)В

Макс. 1200 А, мин. 160 А, Inm = 6300 А.

(0,2-1,0)В ±10%

Примечание. При одновременном наличии (требуемой) трехступенчатой защиты значения уставок не могут быть превышены.

2. Характеристики сверхтоковой защиты с большой задержкой и обратнозависимой выдержкой времени I²TL=(1,5lr1)²tL, время срабатывания (1,05~2,0)lr1 показано в таблице 4, погрешность времени составляет ±15%.

Примечание: tL-Длинная задержка: время установки 1,5 lrs, TL-Длинная задержка времени работы.

1.05Ir1 1.3Ir1 1.5Ir1 время установки (с) 15 30 60 120 240 480

>2 часа бездействия <1 часа работы 2.0Ir1 время работы (с) 8,4 16,9 33,7 67,5 135 270

3. Характеристики защиты от перегрузки по току с кратковременной задержкой

Защита от перегрузки по току с кратковременной задержкой имеет определенный предел времени. Если младшее кратное должно быть обратно пропорционально времени, характеристика будет следующей: I²Ts=(8Ir1)²ts, ts — общее расчетное время задержки;

Когда ток перегрузки >8Ir, он автоматически преобразуется в независимую выдержку времени. Его независимая характеристика ограничения времени показана в Таблице 5. Погрешность ограничения времени составляет ±15°C.

Время задержки, с Время возврата, с

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Схема подключения автоматического выключателя

1. Схема подключения интеллектуального контроллера типа L, M (стандартного типа) (см. рисунок 1).

SB1 — Кнопка шунта (приобретается пользователем)

SB2 — Кнопка пониженного напряжения (приобретается пользователем)

F - Шунтирующий релиз

O — нормально открытый контакт (3 А/380 В переменного тока)

C – Нормально закрытый контакт (3А/380В переменного тока)

Q – Мгновенный расцепитель минимального напряжения или расцепитель с задержкой минимального напряжения.

M - Двигатель с накоплением энергии

SB3 — Кнопка закрытия (предоставляется пользователем)

X - Включающий электромагнит

DF – Вспомогательный контакт выключателя

1# Входная сторона рабочей мощности (модуль постоянного тока для положительного входа)

2# Входная сторона рабочей мощности (модуль постоянного тока для отрицательного входа)

25#, 26# Вход внешнего центрального полюса или трансформатора тока заземления

19#, 20#, 21#, 22#, 23#, 24# — это контакты добавления типоразмера II и III.

3# Аварийное отключение, нормально закрытый контактный выход

4# Аварийное отключение, общий конец контактного выхода

5# Аварийное отключение, нормально разомкнутый контактный выход

* Если источником питания интеллектуального расцепителя является источник постоянного тока, необходимо добавить модуль питания. (Клеммам 1# и 2# запрещен доступ к источнику питания переменного тока).

2. Схема подключения интеллектуального контроллера M, H + дополнительная функция (многофункциональная) (см. рисунок 2)

SB1 — Кнопка шунта (приобретается пользователем)

SB2 — Кнопка пониженного напряжения (приобретается пользователем)

F-шунтовый выпуск

O-нормально открытый контакт (3A/AC380V)

C- Нормально закрытый контакт (3А/380В переменного тока)

Q – Мгновенный расцепитель минимального напряжения или расцепитель с задержкой минимального напряжения.

M - Двигатель с накоплением энергии

SB3 — Кнопка закрытия (предоставляется пользователем)

X - Включающий электромагнит

DF – Вспомогательный контакт выключателя

1#, 2# Входная выходная мощность
