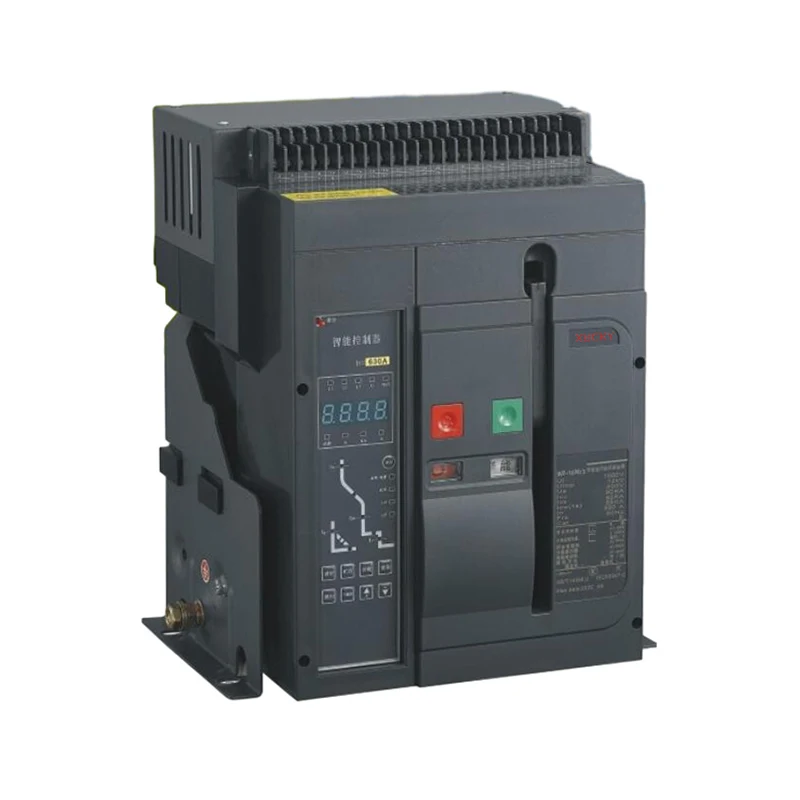

XUW2-1600 Воздушный выключатель

XUCKY Electric является ведущим китайским производителем и экспортером, специализирующимся на воздушных автоматических выключателях XUW2-1600. У нас есть широкий ассортимент продукции для удовлетворения различных потребностей наших клиентов по всему миру. Наша приверженность высочайшему качеству, инновационным технологиям и превосходному обслуживанию клиентов выделяет нас в нашей отрасли.

Добро пожаловать в XUCKY!

Более 10 000 довольных клиентов | Нам доверяют глобальная сеть

Воздушный автоматический выключатель (ACB) — это устройство электрической защиты, используемое для защиты от перегрузок, коротких замыканий и замыканий на землю, короткого замыкания и сверхтоков, главным образом на панели LT на подстанции и в главном распределительном щите. Он используется для более высокой пропускной способности по току.

Воздушный автоматический выключатель (ACB) — это устройство электрической защиты, используемое при перегрузках, коротких замыканиях и замыканиях на землю, коротком замыкании и защите от перегрузки по току, в основном на LTпанелях на подстанции и в главном распределительном щите. Он используется для более высокой пропускной способности по току. Закрытие операции Когда автоматический выключатель находится во включенном положении, ток течет через его главные контакты. На включающую катушку, которая представляет собой электромагнитное устройство, подается напряжение, замыкающее автоматический выключатель. ток течь через Операция отключения Операция отключения происходит при возникновении неисправности или перегрузки в электрической системе. Различные защитные устройства, такие как тепловые реле, магнитные реле или электронные реле. Контролируйте ток, протекающий через цепь. Если ток превышает заданный порог, Устройства защиты подают сигнал на катушку отключения об обесточивании, инициируя операцию отключения. Погашение дуги При размыкании автоматического выключателя образуется дуга из-за прерывания прохождения тока. Дуга генерирует высокие температуры и ионизированные газы. Для гашения дуги ACB полагается на окружающий воздух. Дуга втягивается в дугогасительные камеры, где она подвергается охлаждающему эффекту окружающего воздуха, в результате чего дуга теряет энергию и в конечном итоге гаснет. Дуговые желоба Дугогасители предназначены для перенаправления дуги по контролируемому пути, разбивая ее на более мелкие сегменты и удлиняя ее путь. Дугогасители представляют собой ряд пластин или ребер, которые прерывают дугу и создают турбулентность, способствуя более быстрому и эффективному гашению дуги. Высвобождение энергии Когда дуга гаснет, высвобождение энергии контролируется, что сводит к минимуму повреждение компонентов автоматического выключателя.

XUW2-1600 Воздушный выключатель

Интеллектуальный воздушный выключатель серии XUW2-1 600 (далее — автоматический выключатель) подходит для распределительных сетей с частотой переменного тока 50 Гц, номинальным рабочим напряжением до 690 В и номинальным током от 200 до 1600 А.

Он используется для распределения электрической энергии и защиты линий и силового оборудования от перегрузки, короткого замыкания, пониженного напряжения, однофазного заземления (утечки) и других неисправностей. Автоматический выключатель имеет интеллектуальную функцию защиты и точную селективную защиту, что позволяет повысить надежность электропитания и избежать ненужных отключений электроэнергии. Между тем, он имеет интерфейс связи открытого типа, который удобен для подключения к полевой шине и может использоваться для четырех удаленных операций в соответствии с требованиями центра управления и системы автоматизации. Оснащен соответствующим трансформатором утечки и интеллектуальным контроллером, можно обеспечить защиту от утечки.

Автоматический выключатель имеет функцию изоляции и обозначается символом «_ /x».

Автоматический выключатель с номинальным рабочим током 630А и ниже может также использоваться для защиты от перегрузки, короткого замыкания, потери фазы, пониженного напряжения и заземления двигателя в распределительной сети переменного тока 50 (60) Гц, 400 В. В нормальных условиях автоматический выключатель также может служить для нечастого включения цепи и нечастого запуска двигателя.

Автоматический выключатель соответствует стандарту GB14048.1-2012 «Низковольтное распределительное устройство и устройство управления. Часть 1: Общие правила»; И GB14048.2-2008 Низковольтное распределительное устройство и устройство управления. Часть 2: Автоматические выключатели; GB14048.4-2020 Низковольтное распределительное устройство и устройство управления. Часть 4-1: Контакторы и пускатели двигателей. Электромеханические контакторы и пускатели двигателей (включая защиту двигателя).

Технический паспорт
