Воздушный выключатель DW15

Область применения

Воздушный автоматический выключатель XUCKY DW15 или автоматический выключатель ACB (далее — автоматический выключатель) подходит для распределительных сетей с частотой переменного тока 50 Гц, номинальным током от 200 А до 4000 А и номинальным рабочим напряжением от 380 В до 1140 В. Автоматический выключатель ABC в основном используется для распределения электроэнергии и защиты цепей в распределительных сетях, защиты от перегрузки, пониженного напряжения и короткого замыкания силового оборудования.

В нормальных условиях автоматический выключатель может использоваться как для нечастого включения цепи, так и для нечастого запуска двигателя.

TAIXI является профессиональным поставщиком воздушных выключателей. Автоматический выключатель DW15 ABC соответствует стандарту GB14048.2.

Модель и значение

Модель и значение

● В зависимости от категории использования

Класс А (неселективный, с двухсекционной защитой от сверхтоков).

● В зависимости от передающего устройства

а. Передняя ручка непосредственно приводит в движение;

б. Моторный привод.

Примечание. Если не указано пользователем, обычное питание имеет две функции: a и b.

● В зависимости от типа выпуска

а. Расцепитель максимального тока и шунтирующий расцепитель;

б. Расцепитель максимального тока, мгновенный расцепитель минимального напряжения;

в. Расцепитель максимального тока, шунтирующий расцепитель и мгновенный расцепитель минимального напряжения.

● В зависимости от типа защиты от сверхтоков.

а. Мгновенное срабатывание при перегрузке и коротком замыкании (электромагнитное);

б. перегрузка с длительной задержкой и короткое замыкание мгновенного срабатывания (термо-электромагнитные);

Примечание. Пользователи могут проконсультироваться с поставщиками, если им не требуется расцепитель максимального тока.

● В зависимости от типа защиты от пониженного напряжения

а. Мгновенное срабатывание;

б. Задержка операции.

● Согласно предварительному хранению энергии

а. Отсутствие предварительного накопления энергии (операции накопления и закрытия энергии выполняются один раз);

б. Предварительно накопленная энергия (операции накопления энергии и закрытия выполняются дважды).

● По способу входа-выхода

а. Вход-выход на лицевую панель (вертикальный вход-выход);

б. Задняя панель вход-выход (горизонтальный вход-выход);

в. Вход на передней панели, выход на задней панели (вертикальный вход, горизонтальный выход);

д. Выход на передней панели, вход на задней панели (вертикальный выход, горизонтальный вход).

Нормальные условия труда

1. Температура окружающего воздуха составляет от -5°С до +40°С, среднее значение за 24 часа не превышает +35°С. 2. Высота места установки не превышает 2000м.

3. Относительная влажность воздуха не превышает 50 % при температуре окружающего воздуха +40°С; более высокая относительная влажность при более низких температурах; Среднемесячная максимальная относительная влажность самого влажного месяца составляет 90%, при этом средняя минимальная температура месяца +25°С, учитывается образование конденсата на поверхности изделия из-за изменения температуры.

4. Уровень загрязнения 3.

5. Категория установки выключателя в главной цепи – IV. Категория установки вспомогательной цепи, за исключением катушки расцепителя минимального напряжения, аналогична категории установки главной цепи выключателя, остальные относятся к категории установки III.

Основные параметры и технические характеристики

1. Номинальное напряжение изоляции данной серии изделий равно соответствующему номинальному рабочему напряжению.

2. Основные параметры автоматического выключателя АВС.

Примечание:

а. Номинальная отключающая способность автоматического выключателя DW15 ACB при коротком замыкании, Inm≤630: верхняя линия, Inm>630: такая же, как верхняя и нижняя линии.

б. Основные параметры воздушного выключателя DW15C-200, 400, 630 такие же, как у DW15-200, 400, 630.

3. Расцепление автоматического выключателя ACB, расцепление электромагнитных катушек и номинального напряжения блока управления.

Примечание: а. 127 спецификаций для майнинга.

б. Если требуется блок управления соленоидами с напряжением Us 660 В, пользователь должен согласовать это с производителем.

Структура

1. Универсальные автоматические выключатели DW15-200, 400, 630. Автоматический выключатель DW15 ACB представляет собой трехмерную поверхностную компоновку, в которой контактная система, быстродействующий электромагнит, левая и правая боковые панели установлены на изолирующей пластине. Верхняя часть оснащена системой гашения дуги, а приводной механизм может быть установлен спереди или справа. Имеются индикация «ВКЛ», «ВЫКЛ» и кнопки ручного выключения. Слева вверху имеется независимый расцепитель, а сзади — расцепитель минимального напряжения, соединенный с балансировочной осью. Скорость насыщения и трансформатор тока размещены на нижней шине. Устройства задержки пониженного напряжения и тепловые реле расположены соответственно ниже. Структура продукта показана на рисунке 1.

2. Универсальные автоматические выключатели DW15-1600, 2500, 4000. Автоматический выключатель ACB представляет собой трехмерную компоновку, контактную систему, приводной механизм установлен на железной раме. В верхней части расположена система гашения дуги, а в правой — приводной механизм. Имеются индикаторы «ВКЛ», «ВЫКЛ» и ручные кнопки «открыть», «закрыть». Левый оснащен независимым расцепителем и расцепителем минимального напряжения. Скорость насыщения и трансформатор тока размещены на нижней шине. Ниже установлены устройства задержки понижения напряжения и тепловые реле. Структура продукта показана на рисунке 2.

3. Автоматический выключатель ACB с выдвижным ящиком DW15C-200, 400, 630. Изделие состоит из корпуса выключателя (модифицированный DW15) и сиденья для ящика. Автоматический выключатель ACB оснащен изолирующим контактным ножом, двухконтурным динамическим контактом и опорной шиной для заземляющего контакта. Левая и правая панели сиденья, алюминиевые кронштейны, изолирующие контактные основания, двухконтурные статические контакты, ползунки и другие компоненты. Механизм двухтактного управления внизу состоит из рабочей ручки, винта и т. д.

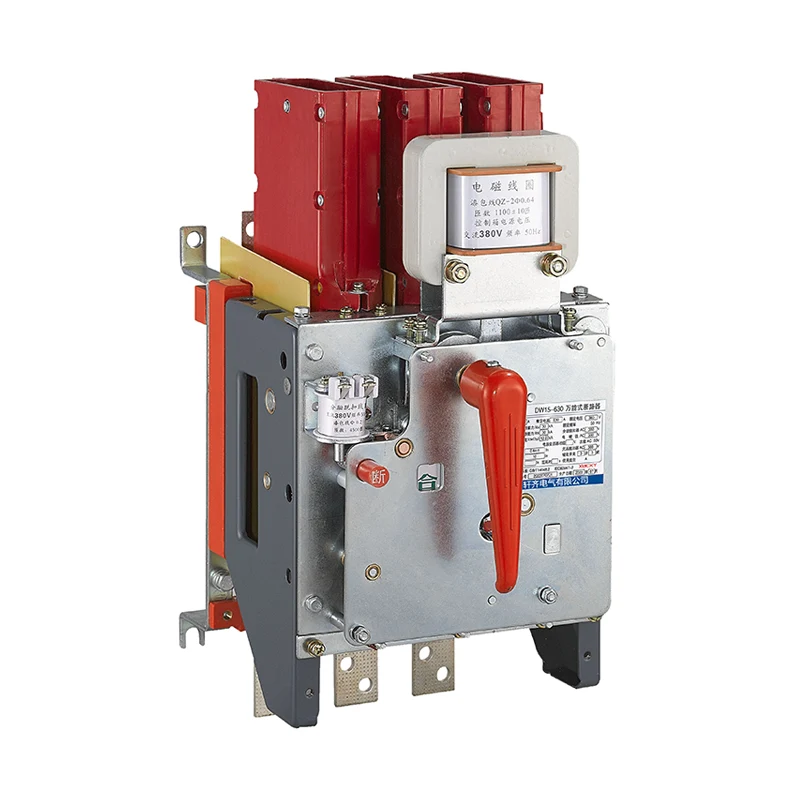

Рис. 1. Структурная схема универсальных выключателей DW15-200, 400, 630.

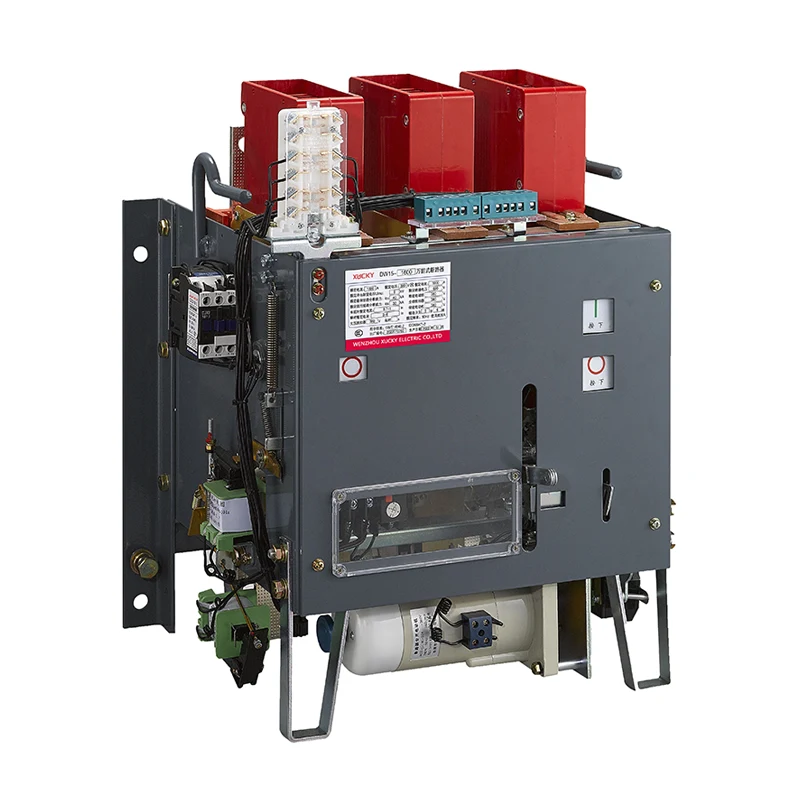

Рисунок 2. Структурная схема воздушного автоматического выключателя DW15-1600, 2500, 4000.

Контур и установочные размеры

Рис. 3. Габаритные и установочные размеры воздушного автоматического выключателя DW15-200~630 с фронтальным управлением.

Рис. 4. Габаритные и установочные размеры автоматического выключателя выдвижного ящика DW15C-200~630.

Рис. 5. Габаритные и установочные размеры воздушного автоматического выключателя DW15-1000~1600.

Рис. 6. Габаритные и установочные размеры воздушного автоматического выключателя DW15-2500.

Рис. 7. Габаритные и установочные размеры воздушного автоматического выключателя DW15-4000.
