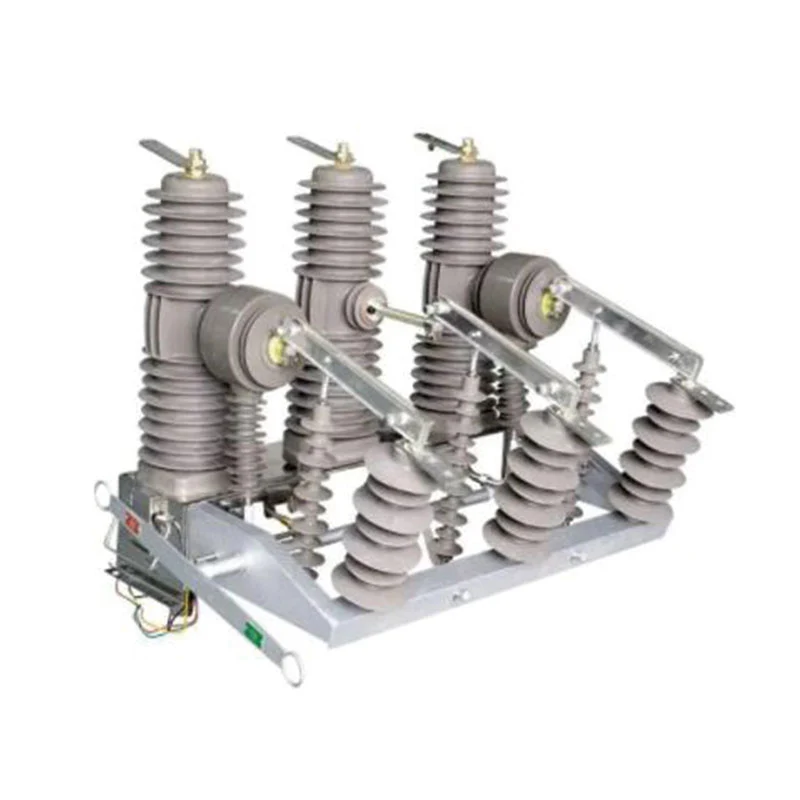

ZW32-24 Серия наружных вакуумных выключателей высокого напряжения

Высоковольтный вакуумный выключатель для наружного применения серии ZW32-24 представляет собой трехфазное коммутационное оборудование для наружного применения переменного тока, 50 Гц, 24 кВ.
♦ Способ установки: на опоре;
♦ Приводной механизм: пружинный привод и привод на постоянных магнитах;
♦ Тип опоры: встроенная опора;
♦ Применение: наружная подстанция 24кВ, электростанция.
♦ Тип управления: ручной, электрический, дистанционное управление.

Отправить запрос

Описание продукта

Компания XUCKY Electric уже более 25 лет является производителем и поставщиком наружных высоковольтных вакуумных выключателей (реклоузеров) серии ZW32-24 в Китае. Характеристики масляного трансформатора соответствуют стандартам IEC60076, GB1094, GB/T6451. Тем временем наш распределительный трансформатор завоевал отличную репутацию благодаря высокому качеству и хорошей цене в России, Южной Азии, Африке, на Ближнем Востоке и в Южной Америке. Осуществляем настройку и техническую поддержку. Не стесняйтесь обращаться к нам для получения конкурентоспособного предложения и технической поддержки онлайн!

♦ Способ установки: на опоре;

♦ Приводной механизм: пружинный привод и привод на постоянных магнитах;

♦ Тип опоры: встроенная опора;

♦ Применение: наружная подстанция 24кВ, электростанция.

♦ Тип управления: ручной, электрический, дистанционное управление.

Стандарты продукции

♦ IEC62271-100 Высоковольтные распределительные устройства и устройства управления, часть 100: Автоматические выключатели переменного тока.

♦ GB1984 Высоковольтные автоматические выключатели переменного тока.

♦ GB/T11022 Общие спецификации для высоковольтных распределительных устройств и устройств управления.

Стандарты

♦ JB/T 3855 Высоковольтные вакуумные выключатели переменного тока

♦ DL/T402 Спецификация высоковольтных автоматических выключателей переменного тока.

Условия окружающей среды

♦ Температура окружающей среды: -35°C 〜+40°C;

♦ Высота: <2000 м;

♦ Скорость ветра < 35 м/с;

♦ Интенсивность землетрясения: уровень <8;

♦ Грязный уровень: IV;

♦ Места установки: нет опасности возгорания, взрыва или серьезной загрязненности.

Основные технические параметры

Нет	Элемент	Единица	Ценить
1	Номинальное напряжение	кВ	24
2	Номинальный ток	A	630/1250
3	Номинальная частота	Гц	50
4	Номинальный тепловой ток	кА	20/25
5	Номинальный ток отключения при коротком замыкании	кА	20/25
6	Номинальный динамический ток (пик)	кА	50/63
7	Номинальный ток замыкания короткого замыкания (пиковый)	кА	50/63
8	Время термостабильности	s	4
9	Номинальная последовательность операций	Время	О-0,3S-CO-1 80S-CO
10	Выдерживаемое напряжение промышленной частоты в течение 1 мин (межфазное, заземление/разрыв)	кВ	65
	Выдерживаемое напряжение грозового импульса (пиковое) (межфазное, земля/разрыв)		125
	Выдерживаемое напряжение промышленной частоты вторичной цепи в течение 1 мин.		2

Нет	Элемент	Единица	Ценить
11	Механическая жизнь	Время	10000
12	Номинальное время отключения тока короткого замыкания	Время	30
13	Номинальное время отключения цепи	Время	10000
14	Расстояние контакта	мм	12±1
15	За путешествие	мм	3±1
16	Межфазное межосевое расстояние	мм	380±1,5
17	Асинхронность трехфазного закрытия и открытия	РС	≤2
18	Продолжительность отскока при закрытии контакта	РС	≤2
19	Время закрытия	РС	25〜80
20	Время работы	РС	23〜50
21	Средняя скорость открытия	РС	1,1-1,7
22	Средняя скорость закрытия	РС	0,5-0,9
23	Сопротивление основной проводящей цепи	мОм	≤80

Общий чертеж конструкции и размер установки (единица измерения: мм)

1. Верхняя клемма исходящей линии.

2. Прерыватель

3. Изоляционная трубка

4. Нижний терминал исходящей линии.

5. Проводящий зажим

6. Гибкое подключение

7. Изолирующий рычаг

8. Контактная пружина давления.

9. Открытие пружины

10. Драйв

11. Выходной вал механизма.

12. Рабочий механизм

13. Коробка механизма

14. Плата связи трансформатора тока.

1. Ручка управления

2. Отсоедините главный вал.

3. Ручка ручного включения/выключения автоматического выключателя.

4. Ручка для хранения энергии.

5. Индикация открытия/закрытия

6. Вилка проводки

7. Трансформатор тока

8. Изолятор

9. Изоляционный каркас

10. Изолирующий рычаг

11. Терминал входящей линии.

12. Отсоедините лезвие

13. Терминал исходящей линии.

14. Автоматический выключатель

Способы установки (однополюсный/двухполюсный)

Стандарты продукции

♦ GB1984 Высоковольтные автоматические выключатели переменного тока.

♦ GB/T11022 Общие спецификации для стандартов высоковольтных распределительных устройств и устройств управления.

♦ JB/T 3855 Высоковольтные вакуумные выключатели переменного тока

♦ DL/T402 Спецификация высоковольтных автоматических выключателей переменного тока.

Условия окружающей среды

♦ Температура окружающей среды: -40°C~+40°C;

♦ Высота: <1000 м;

♦ Максимальная скорость ветра — 10 км/ч, минимальная скорость ветра для номинального уровня (132/230 кВ) — 3,2 км/ч;

♦ Интенсивность землетрясения: уровень <8;

♦ Минимальный номинальный путь утечки: 31 мм/кВ;

♦ Степень загрязнения воздуха: IV класс.

Основные технические параметры

Нет	Элемент		Единица	Ценить
1	Номинальное напряжение		кВ	40.5
e	Номинальный уровень изоляции	Частота сети 1 мин. Сухое испытание (разрыв, межфазное соединение, заземление) Влажное испытание (заземление, внешняя изоляция)	кВ	95 85
		Выдерживаемое напряжение грозового импульса (пиковое)		185
3	Номинальный ток		A	1250, 1600, 2000, 2500
4	Номинальный ток отключения при коротком замыкании		кА	20, 25, 31,5

Нет	Элемент	Единица	Ценить
5	Номинальный ток включения короткого замыкания (пиковый)	кА	50, 63, 80
6	Номинальный пиковый выдерживаемый ток	кА	50, 63, 80
7	Номинальный кратковременно выдерживаемый ток	кА	20, 25, 31,5
8	Номинальная последовательность операций		О-0,3С-СО-180С-СО
9	Номинальный ток отключения при коротком замыкании, число отключения	раз	20
10	Номинальная продолжительность короткого замыкания	s	4
11	Время перерыва	s	≤0,09
12	Механическая жизнь	раз	10000
13	Недавно изготовленная вакуумная камера	пс	≤1,33×10-3
13	Вакуумный прерыватель при 20-летнем сроке хранения	пс	<6,6×10-2
14	Вес нетто автоматического выключателя	кг	800
15	Зазор между открытыми контактами	мм	22±2
16	Контактное путешествие	мм	4±1
17	Средняя скорость открытия	РС	1,4-1,7
18	Средняя скорость закрытия	РС	0,4-0,7
19	Время задержки закрытия контакта	РС	≤3
20	Межфазный синхронизм открытия и закрытия	РС	≤2
21	Время закрытия	РС	50≤t≤200
22	Время работы	РС	30≤t≤60
23	Сопротивление каждой фазы главной цепи постоянного тока (не включая внутреннее сопротивление трансформатора тока)	мОм	≤100
24	Суммарная толщина динамического и фиксированного контакта, разрешенная к ношению	мм	3
25	Номинальное контактное давление	N	2500±200
