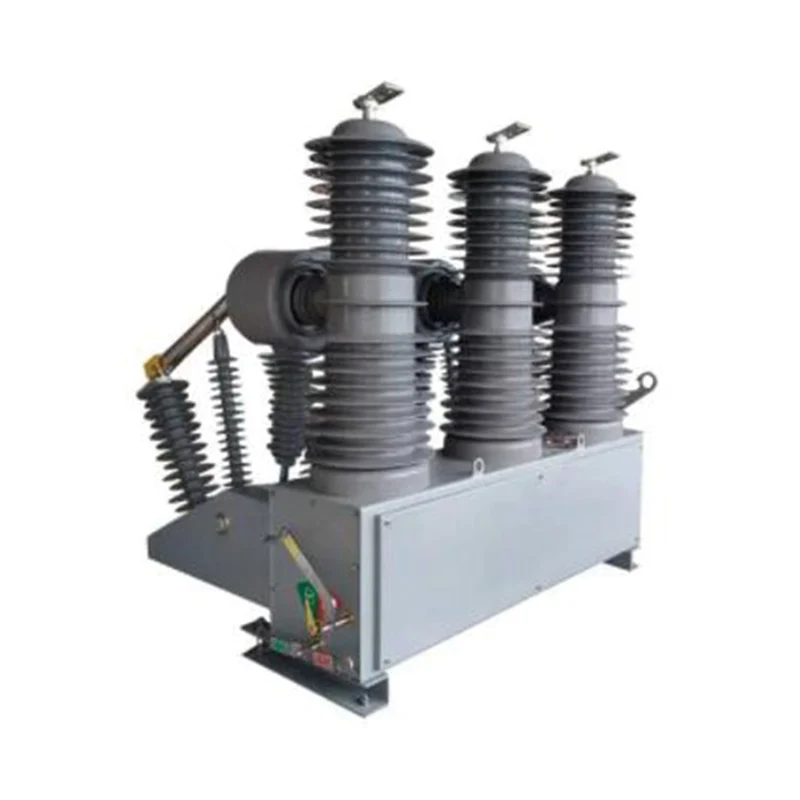

ZW32-40.5 Вакуумный выключатель высокого напряжения для наружного применения

◆ Условия использования вакуумного выключателя наружного применения ZW32-40.5
1. Температура окружающей среды: -30℃~+60℃;
2. Высота: ≤3000 м;
3. Скорость ветра: ≤34 м/с;
4. Степень загрязнения: ≤IV.
5. Температура хранения: -40℃~+85℃.

Отправить запрос

Описание продукта

Вакуумный выключатель высокого напряжения для наружного применения ZW32-40.5 (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) имеет цельный герметичный полюс уникальной конструкции и высоконадежную конструкцию рабочей машины. Устройство в основном применяется в электрических сетях воздушных линий среднего напряжения для разделения и объединения тока нагрузки, тока перегрузки и тока короткого замыкания.

Верхний вакуумный выключатель представляет собой новый высоковольтный вакуумный выключатель 35 кВ для наружного применения, который заменяет вакуумный выключатель ZW7. ZW32 — это миниатюрная версия ZW7, более безопасная и стабильная. ZW32-40.5 также может использовать рабочий механизм с постоянными магнитами, взаимодействовать с оборудованием автоматизации, GPRS, GSM и другими функциями удаленной связи для достижения четырех удаленных функций, таких как удаленная сигнализация, удаленное измерение, удаленная регулировка и дистанционное управление.

◆ Условия использования

1. Температура окружающей среды: -30℃~+60℃;

2. Высота: ≤3000 м;

3. Скорость ветра: ≤34 м/с;

4. Степень загрязнения: ≤IV.

5. Температура хранения: -40℃~+85℃.

◆ Основные технические параметры

НЕТ.	Предметы	Единица	Ценить
1	номинальное напряжение	кВ	40.5
2	Выдерживаемое напряжение промышленной частоты 1 мин.	кВ	95
3	выдерживаемое напряжение грозового импульса	кВ	185
4	номинальная частота	Гц	50
5	номинальный ток	A	630,1250, 1600
6	номинальный ток отключения при коротком замыкании	кА	20, 25, 31,5
7	номинальный ток включения короткого замыкания (пиковый)	кА	50, 63, 80
8	номинальный пиковый выдерживаемый ток	кА	50, 63, 80
9	4 с выдерживаемый ток	кА	20, 25, 31,5
10	номинальная последовательность операций	S	Восстановление О-0,1с-СО-3с-СО-6С-60с
11	номинальный ток отключения при коротком замыкании	раз	30
12	механическая жизнь	раз	10000
13	напряжение управления механизмом	V	AC/DC220
14	выдерживаемое напряжение промышленной частоты вторичной цепи в течение 1 мин.	кВ	2
15	зазор между открытыми контактами	мм	16±1
16	переезд	мм	4±0,5
17	скорость открытия	РС	1,4-1,8
18	скорость закрытия	РС	0,4-0,8
19	время отскока при закрытии контакта	РС	≤5
20	трехфазный асинхронность открытия/закрытия	РС	≤2
21	время закрытия	РС	≤100
22	время открытия	РС	≤50
23	масса	кг	270
