Электронный тип RCBO

Технические данные

◆ Стандарт: IEC61009-1.

◆ Защита: замыкание на землю и перегрузка по току.

◆ Номинальный ток. В: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80А

◆ Рабочий, In: 30, 100, 300 мА

◆ Номинальный ток утечки, включающая и отключающая способность I△m: 500А

◆ Номинальный остаточный ток покоя I △ нет: 0,5IAn

◆ Номинальное напряжение изоляции Ui: 250 В.

◆ Номинальное импульсное выдерживаемое напряжение Uimp: 4000 В.

◆ Количество полюсов: 2P(1P+N), 4P(3P+N).

◆ Номинальное напряжение: 2P 240/415 В переменного тока, 4P 415 В переменного тока

◆ Время отключения остаточного тока: < 0,1 сек.

Тип поездки:

◆ Замыкание на землю: электронный/электромагнитный расцепитель.

◆ Перегрузка по току: термомагнитная.

◆ Отключающая способность: 6 кА.

◆ Электрическая долговечность: 2000 операций.

◆ Степень защиты: IP20.

◆ Крепление: на DIN-рейку 35 мм.

◆ Ширина: 17,5 мм на полюс.

◆ Терминал: тип контакта.

Время отключения остаточного тока

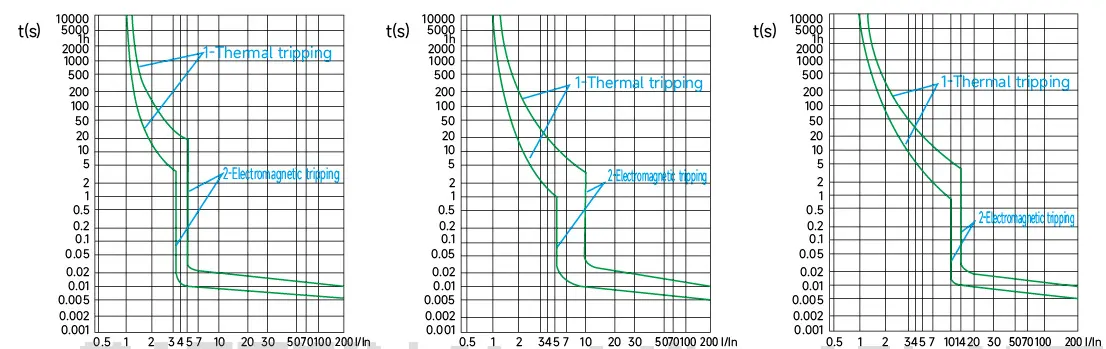

Характеристическая кривая

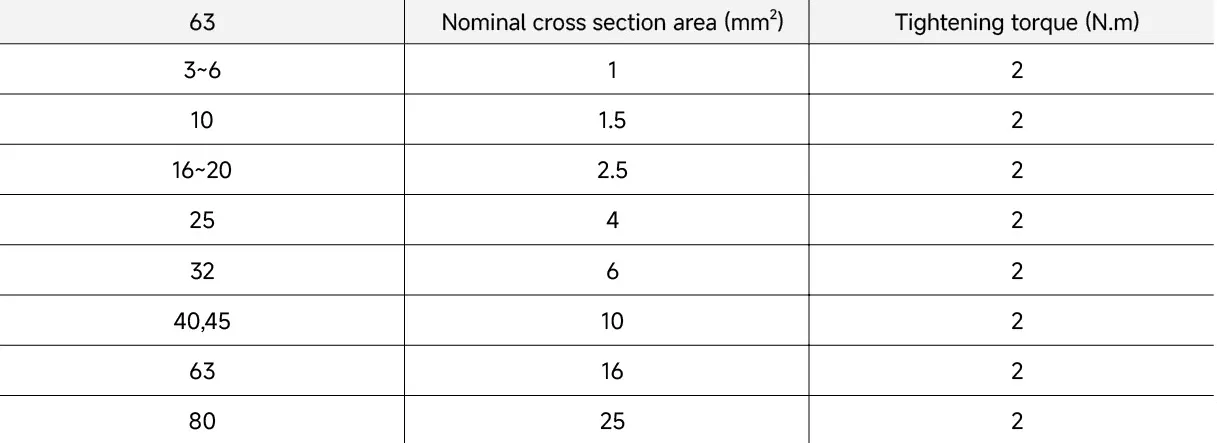

Электропроводка

Для подключения следует использовать подходящие проводники, соответствующие параметры см. в таблице.

Функции

◆ Комбинация ВДТ и миниатюрного автоматического выключателя в компактном исполнении для защиты персонала, пожарной безопасности и линий связи.

◆ Электромагнитный тип, независимый от напряжения.

◆ Деталь MCB защищает линии от перегрузки и короткого замыкания и доступна с характеристиками B и C.

◆ Ручка обеспечивает четкую индикацию положения контакта.

◆ Кабель заземления обеспечивает защиту от утечки на землю в случае потери нейтрали питания.

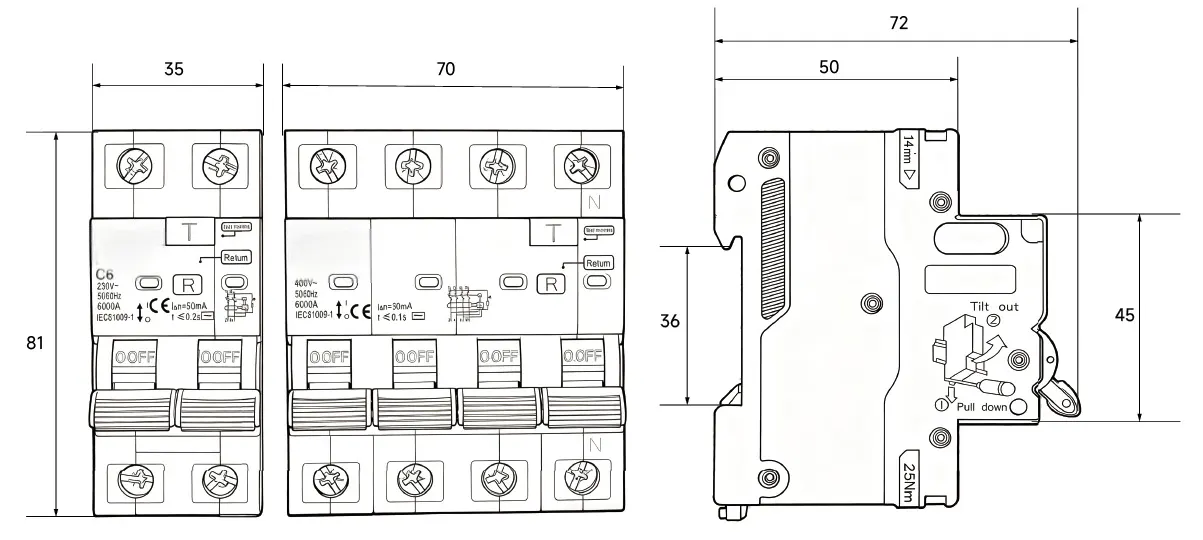

Габаритные и монтажные размеры

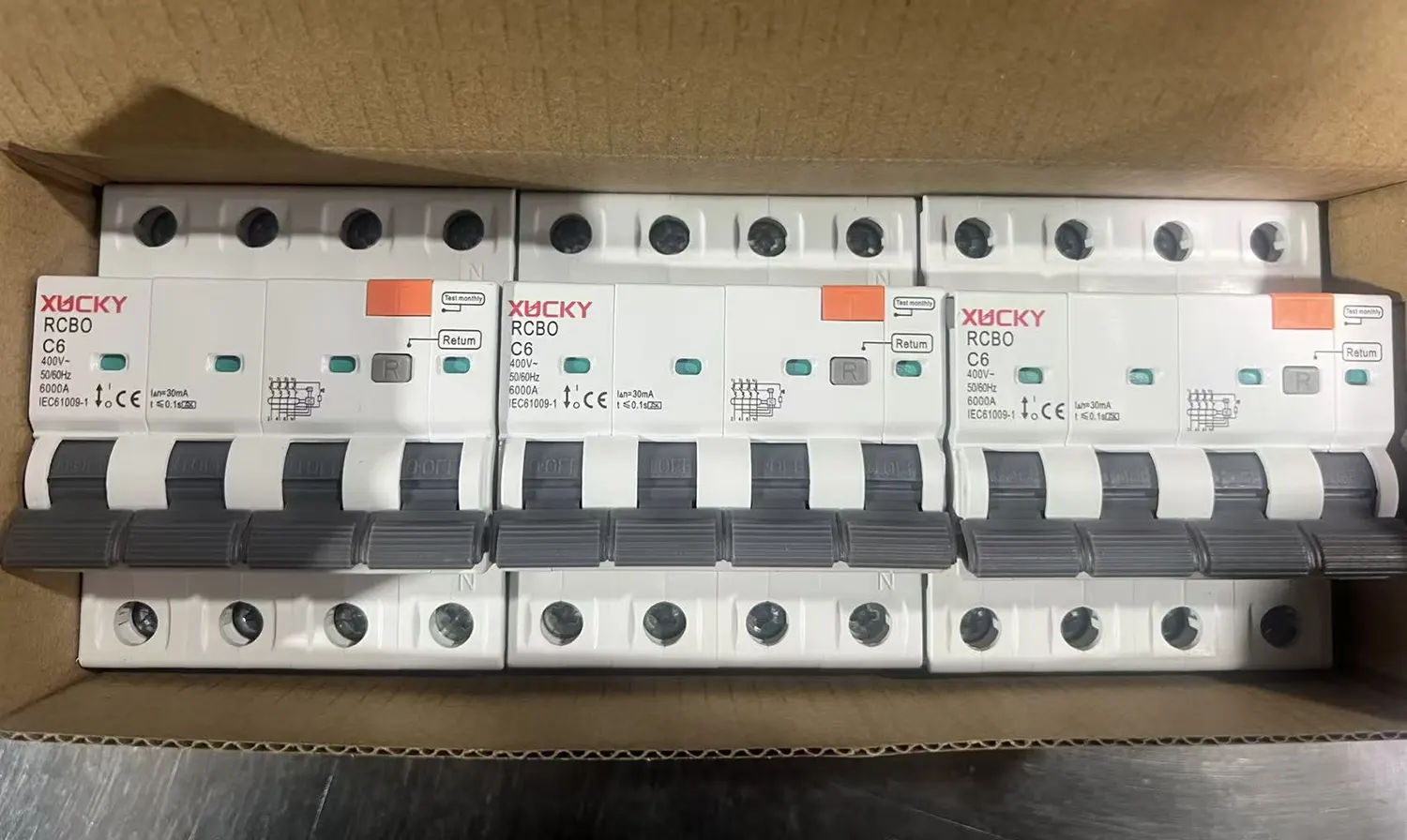

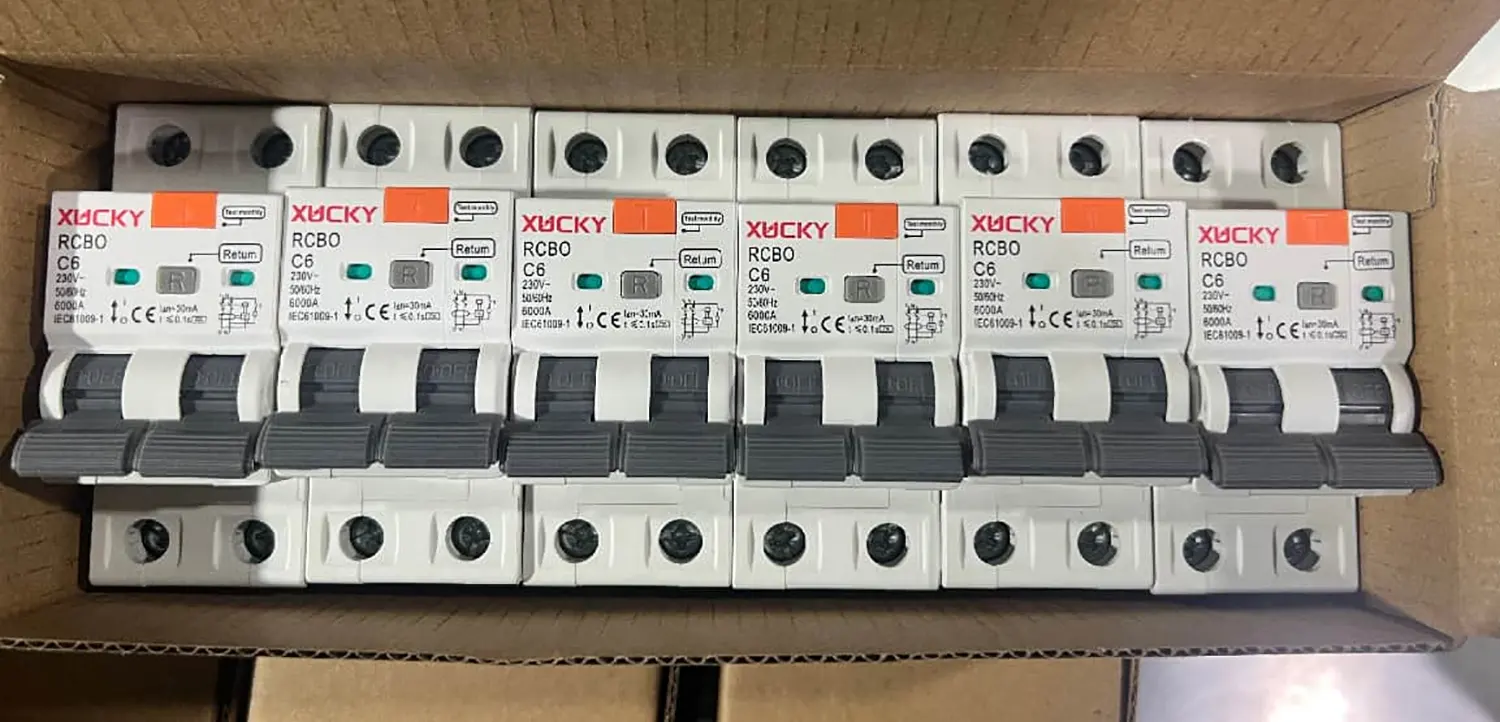

Информация об упаковке

4P АВДТ 3шт/кор.

2P АВДТ 6шт/кор.
