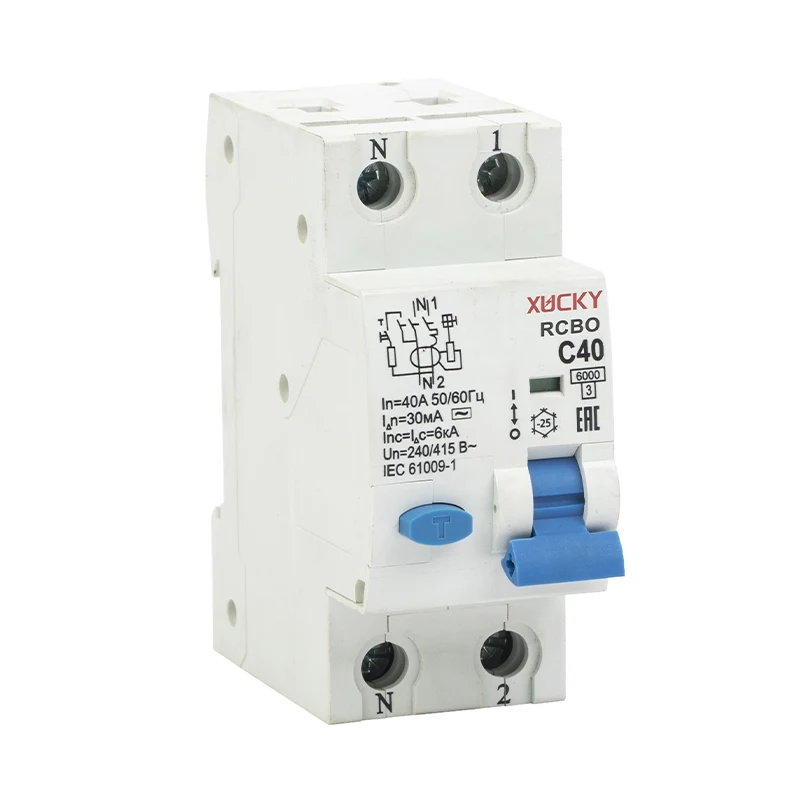

RCBO C65

Высококачественный RCBO C65 6KA от RCBO C65 6KA 1P+N & 3P+N RCBO (автоматический выключатель, управляемый остаточным током с интегральной защитой от тока), является идеальным решением для полной защиты от токов с чрезмерным током и землей. В двух модулях ширина (36 мм) и четыре модуля ширина (72 мм) серия гарантирует в любое время и в любом состоянии безопасность людей, объектов и связанного оборудования

Отправить запрос

Описание продукта

RCBO C65

Преимущества продукта

● Прямая и обратная проводка разрешена Xucky High Caffice RCBO C65;

● Верх и дно могут быть подключены к шине с поперечным сечением до 16 мм2 и к проводам с поперечным сечением до 25 мм2;

● Индикатор утечки (синий/красный знак внутри небольшого окна) позволяет легко проверить источник недостатков продукта и сокращать время обслуживания;

● Усовершенствованные функции безопасности: этот RCBO C65 обеспечивает перегрузку и защиту короткого замыкания для обеспечения безопасной и надежной работы схем в внутренних, коммерческих и жилых приложениях.

● Высококачественная конструкция: с высококачественными материалами и конструкцией, этот миниатюрный выключатель схемы RCBO C65 обеспечивает надежную производительность и долговечность, которая отвечает ожиданиям требования пользователей.

● Универсальный дизайн: воздушный переключатель предназначен как для бытового, так и для коммерческого использования, что делает его универсальным решением для широкого спектра электрических применений, включая зоны с высоким движением или зоны с высоким спросом на электроэнергию.

Приложение

Стандарт: подтверждение EN/IEC 61009 -1

Времена: 6 кА

Защита: разлом заземления, перегрузка и короткий замыкание

Рейтинг тока. В: 3,6,10,16,20, 25,32, 40a

Работа. Я △ n: 10.30. 100. 300 мА

Характеристика: B.C.

Рейтинг остаточный ток эксплуатируется и разбивая емкость I △ M: 500A

Рейтированный остаточный неоперационный ток L △ №: 0,5i △ n

Rated Impulse Выдержанный напряжение UIMP: 4000 В

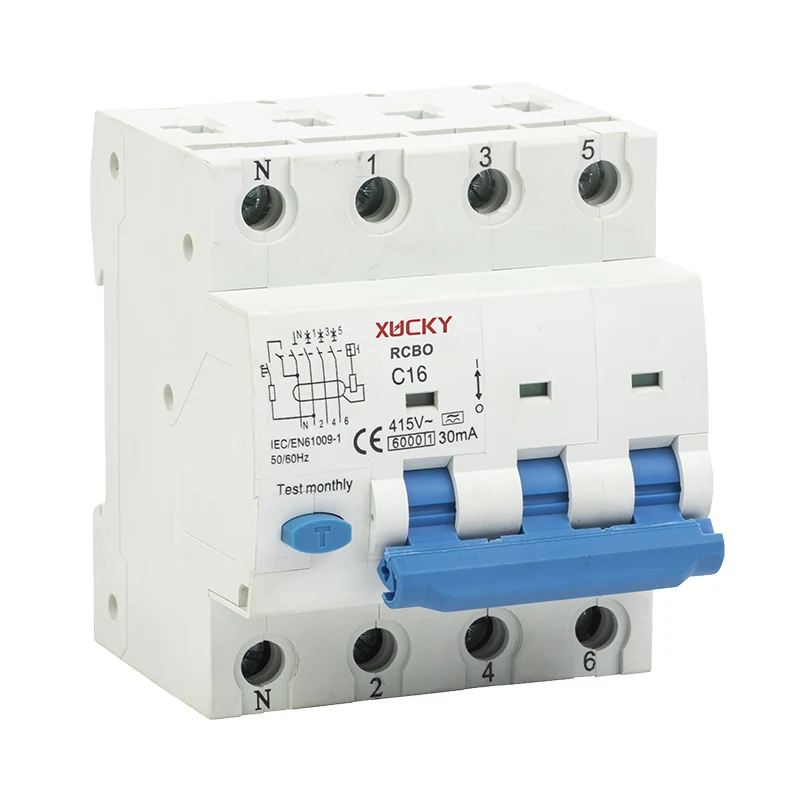

Количество полюсов: 1p+n, 3p+n

Оцененное напряжение: 230VAC

Степень защиты: -25 ℃ ~+40 ℃

Остаточный ток OFF -TIMETTPOUTYTPROAD.

Тип отключения заземления: электромагнитный

Над током: термическая магнитная

Степень защиты: IP20

Сон

Ширина 2 модулей

Тип терминала и тип булавки

Технический лист данных

	Тип			2 с	4 с
	Стандарты			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Сертификат			CB, CE, Rohs
	Страна происхождения			КИТАЙ
Электрические особенности	Тип (воспринимаемая форма волны утечки Земли)			Тип A, тип AC
	Количество полюсов			1p+n	3p+n
	Рейтинг тока	В	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 а	6, 10, 13, 16, 20, 25, 32, 40 а
	Оценка чувствительности	IΔn	магистр	10, 30, 100, 300 мА	30, 100, 300 мА
	Оцененное напряжение	UE	V	220/230/240 В.	380/400/415 v

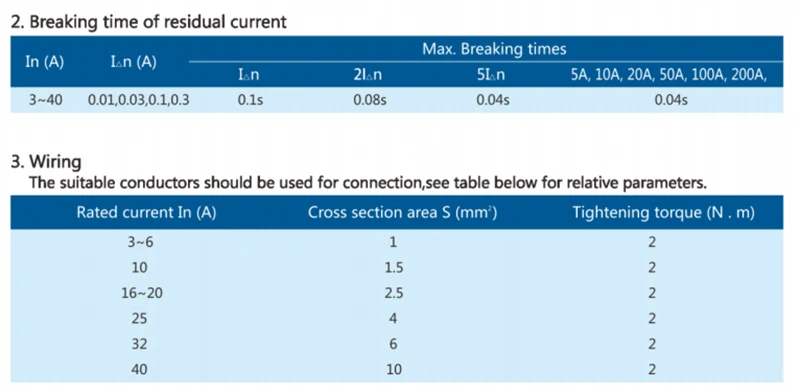

	Время работы	Тип A / Type AC		Мгновенный
		Тип A [S]		10 мс задержка
		Тип А [G]		40 MS задержка
	Изоляционное напряжение	UI	V	500 В.
	Категория перенапряжения			Iii
	Степень загрязнения			2
	Рабочее напряжение теста схемы		V	187 - 264 В	230 - 485 В
	Номинальная частота		Гц	50/60 Гц
	Рейтинг разрыва емкости Acc. в IEC/EN 61009-1	ИКН	A	10000 а
	Рейтинг разрыва емкости Acc. в IEC/EN 64947-2 (Ссылаясь только на тест короткого замыкания)	Отделение интенсивной терапии	A	15 000 а
		ICS	A	7500 а (50%ICU)
	Оценка остаточная пропускная способность Acc.to IEC/EN 61009-1	IΔM	A	3000 а
	Оцененное импульсное напряжение (1,2/50)	Uimp	кв	4 кВ
	Диэлектрическое испытательное напряжение в инд. фрейк. за 1 мин.		кв	2,5 кВ (50/60 Гц, 1 мин.)

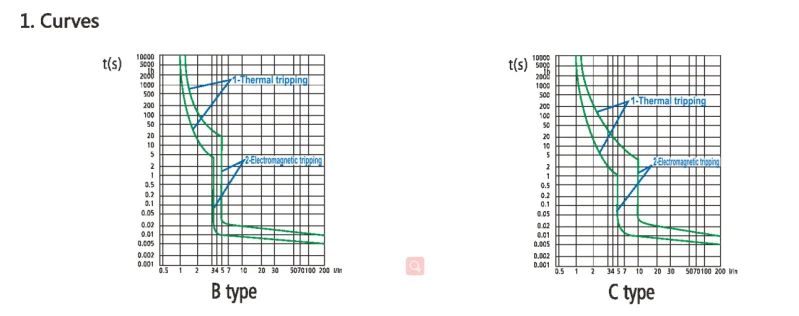

	Термомагнитный высвобождение - характеристики			Характеристики B: 3 дюйма - 5 дюймов
				Характеристики C: 5 дюймов - 10 дюймов
	Энергетическое ограничение класса ACC. до 61009-1			3
	Сопротивление тока всплеска (волна 8/20)		A	3000 а

Механические особенности	Жилье			Изоляционная группа I - II, RAL 7035
	Переключать			Изоляционная группа II, RAL 5017
	Тестовая кнопка			Изоляционная группа II, Ral 2000
	Индикация контактного положения			Зеленое / красное окно
	Индикация поездок на землю			Белое окно
	Электрическая жизнь	Операции		4000 циклов
	Механическая жизнь	Операции		10000 циклов
	Степень защиты. до 60529	Жилье		IP4X
		Терминалы		IP2X
	Шоковое сопротивление Acc. до IEC/EN 60068-2-27			25G - 2 удара - 13 мс
	Вибрационное сопротивление Acc. до IEC/EN 60068-2-6			0,1 мм или 1 г - 20 циклов при 5… 150… 5 Гц
	Условия окружающей среды (влажная тепло) ACC. до IEC/EN 60068-2-30		° C/RH	28 циклов с 55 ° C/90-96% и 25 ° C/95-100%
	Справочная температура для настройки теплового элемента		° C.	30 ° C.
	Температура окружающей среды (с ежедневным ≤ +35 ° C)		° C.	-25… +40 ° C.
	Температура хранения		° C.	-40… +70 ° C.
Установка	Тип терминала			Терминал с двумя назначениями (подъем / с открытым ртом)
	Размер терминалов для кабелей	внизу / верх	мм²	25/35 мм²
	Размер терминала для булавки	внизу / верх	мм²	10/16 мм²
	Размер терминала для шин вилки	внизу / верх	мм²	M6 - 10/16 мм²
	Сплошная /мельница проводка			1x 1 мм² - 35 мм² 2 x 1 мм² - 16 мм² *
	Гибкие провода с или без фарли			1x 1 мм² - 25 мм² 2 x 1 мм² - 10 мм² *
	Затягивание крутящего момента	внизу / верх		2 нм
	Снительная длина кабеля			10 мм
	Монтаж			Мы дин -рельс в 60715 (35 мм) с помощью монтажного зажима
	Монтажная позиция			Любой
	Подключиться от			Верхние/нижние клеммы

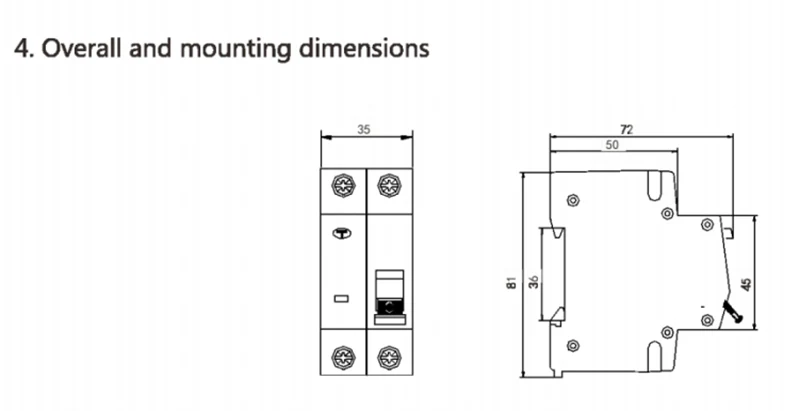

	Размеры (H x w x d)		мм	90 x 36 x 72 мм	90 x 72 x 72 мм
	Масса		кг	0,19 кг	0,42 кг
Упаковка	Упаковка (Отдельная коробка)	Количество	куски	1	1
		Измерение (HWD)	мм	904080 мм	907881 мм
		Масса	кг	0,2 кг	0,43 кг
	Упаковка B (*A) (Средняя коробка)	Количество	куски	6	3
		Измерение (HWD)	мм	2559591,2 мм	2429889 мм
		Масса	кг	1,3 кг	1,3 кг
	Упаковка C (*B) (Мастер картон)	Количество	куски	60	30
		Измерение (HWD)	мм	510275200 мм	520255200 мм
		Масса	кг	14,5 кг	14,5 кг
Комбинация с вспомогательные элементы	Вспомогательный контакт			И (YYS)	И (YYS)
	Allarm Contact			И (YYS)	И (YYS)
	Шунт -поезд			И (YYS)	И (YYS)
	Вспомогательный контакт для нижней фитинга			И (YYS)	И (YYS)
	Выпуск нежеродного			И (YYS)	И (YYS)
	Выпуск перенапряжения			И (YYS)	И (YYS)
	Моторное рабочее устройство			И (YYS)	И (YYS)
