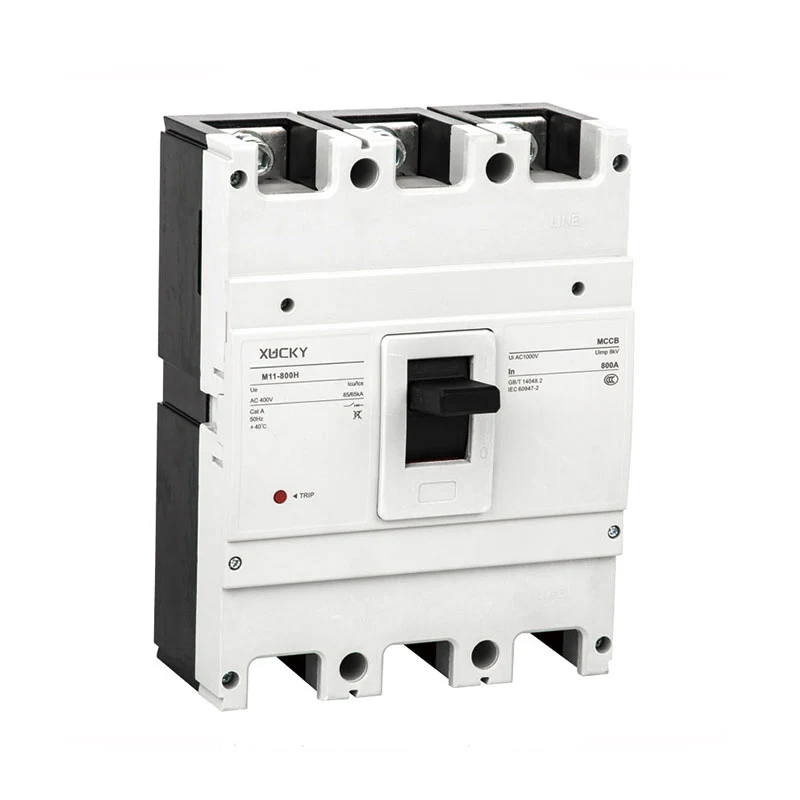

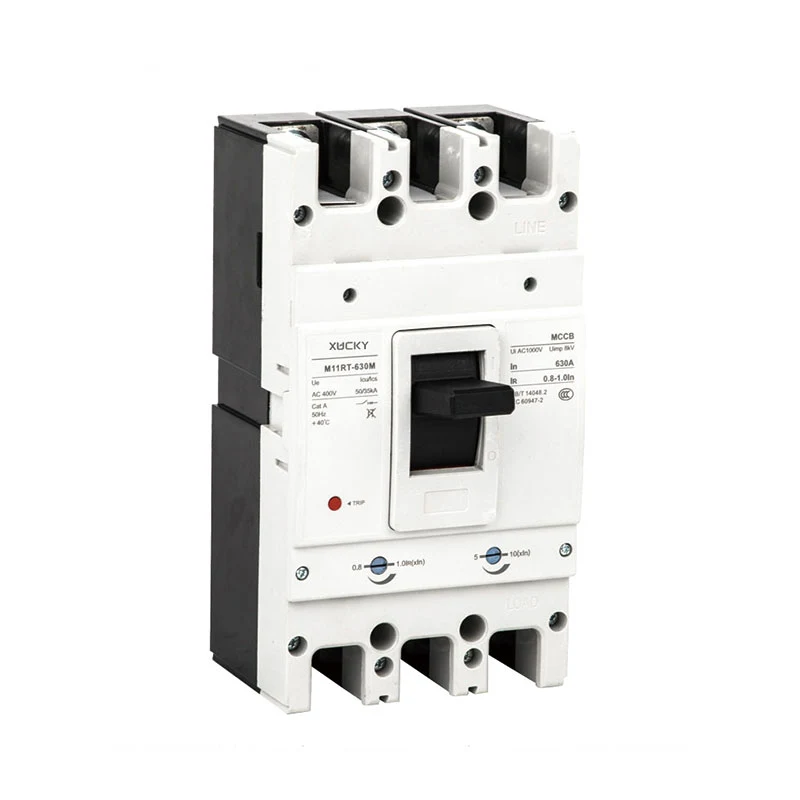

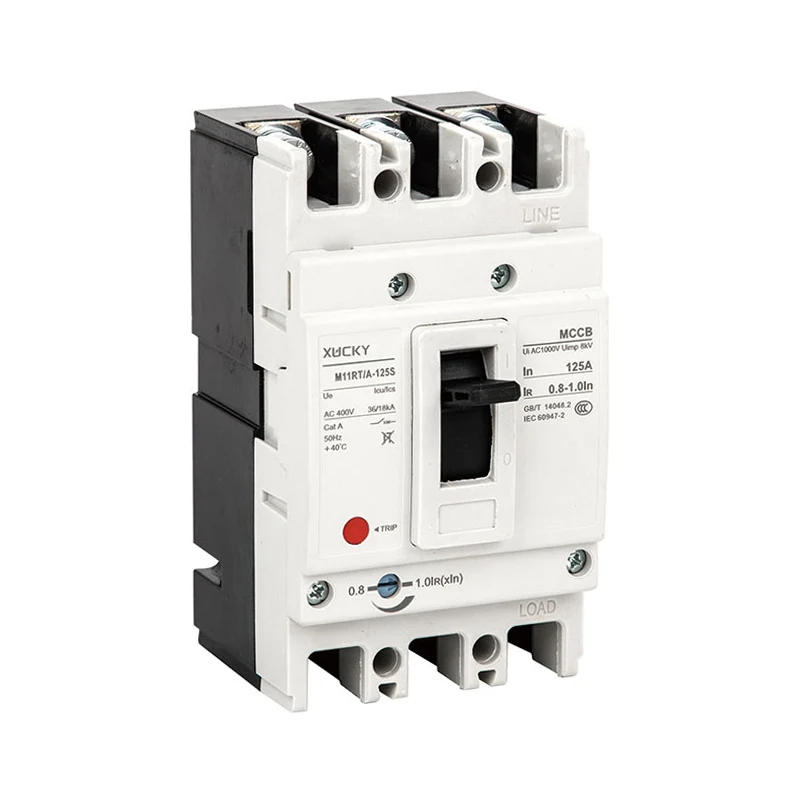

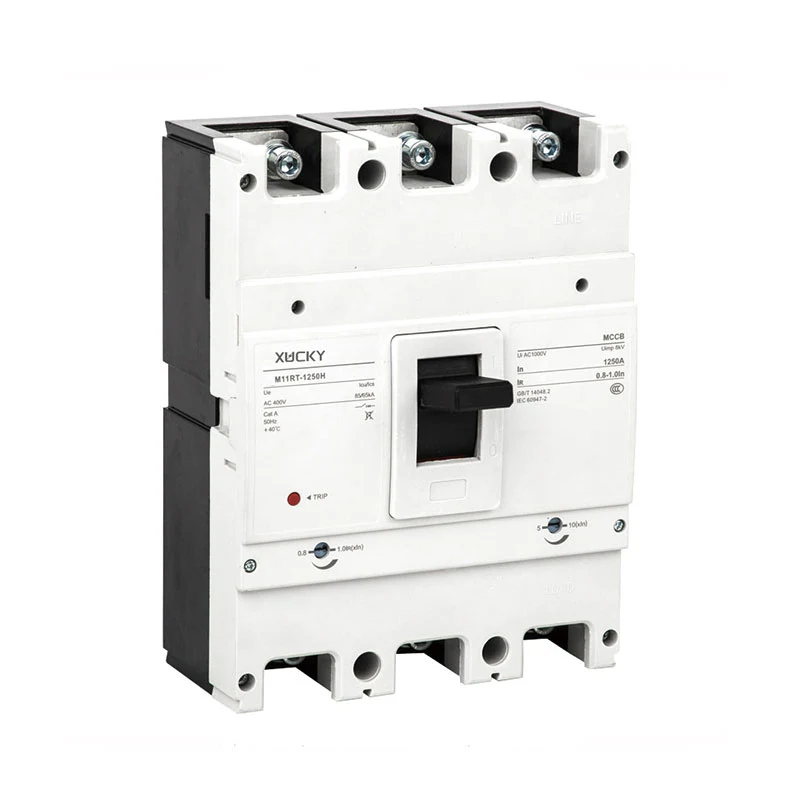

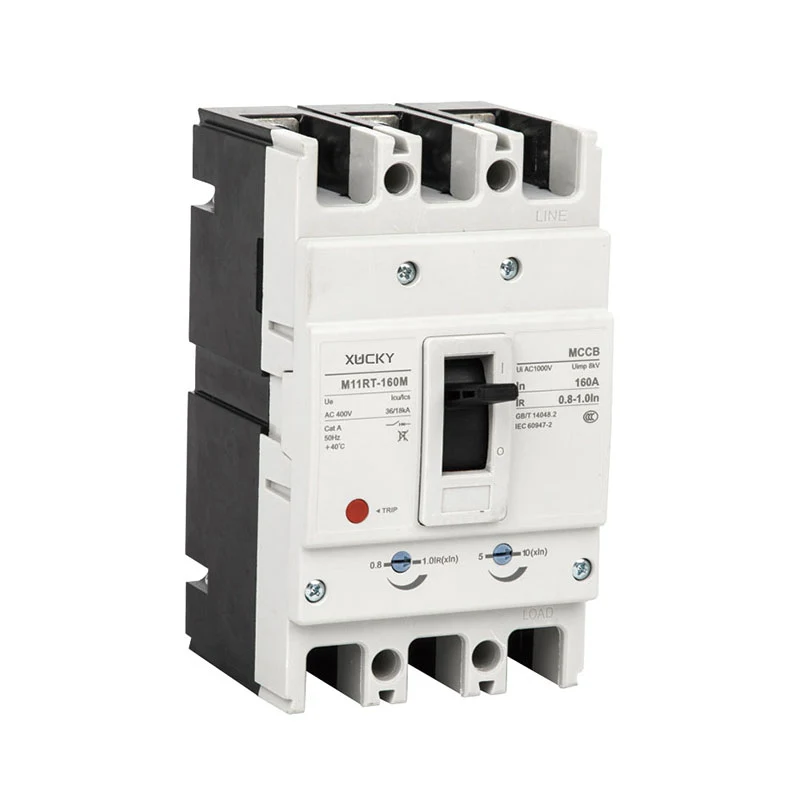

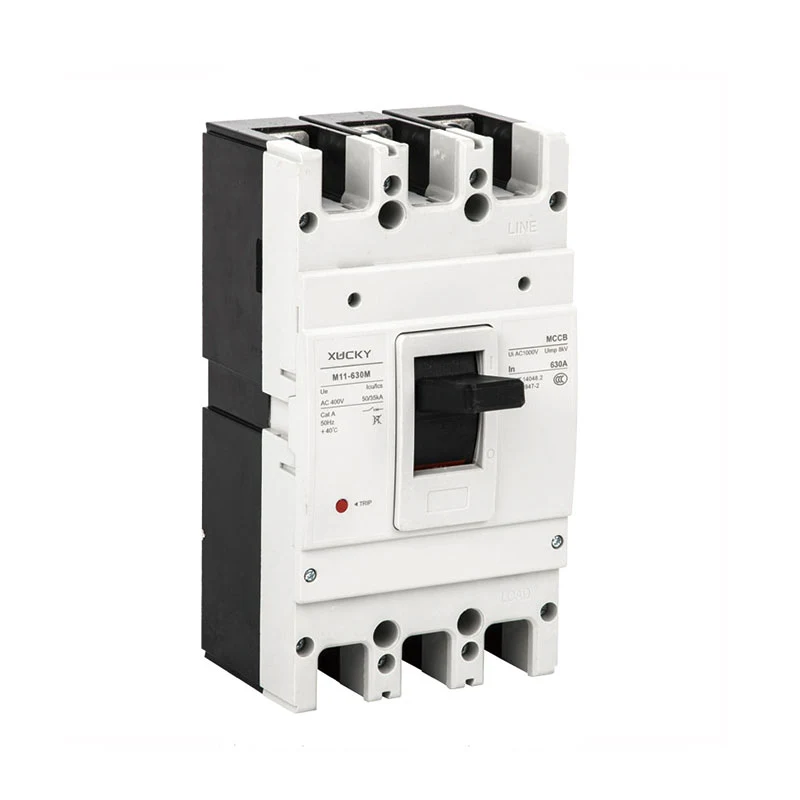

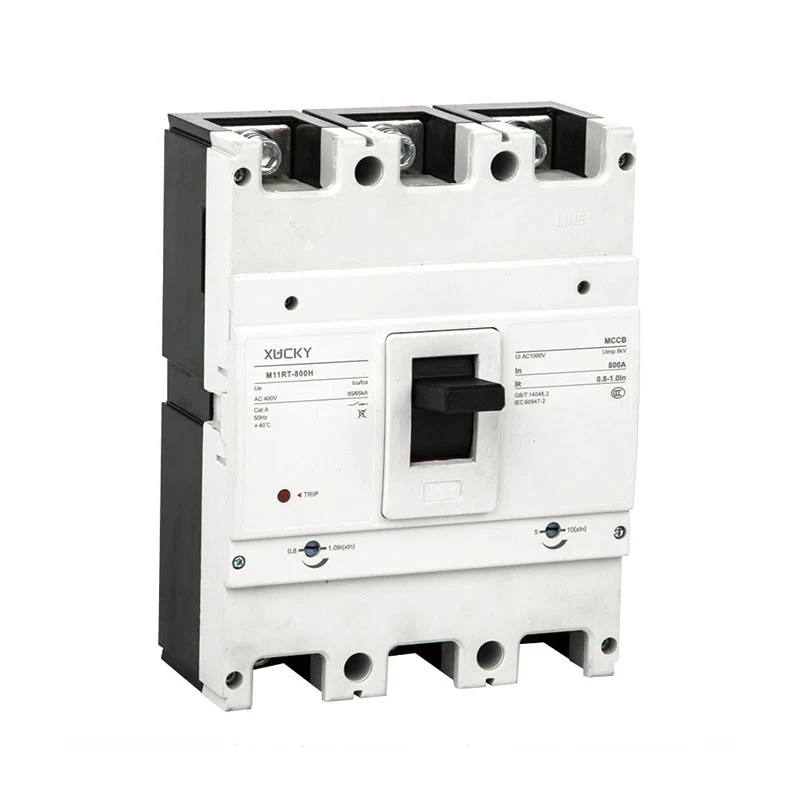

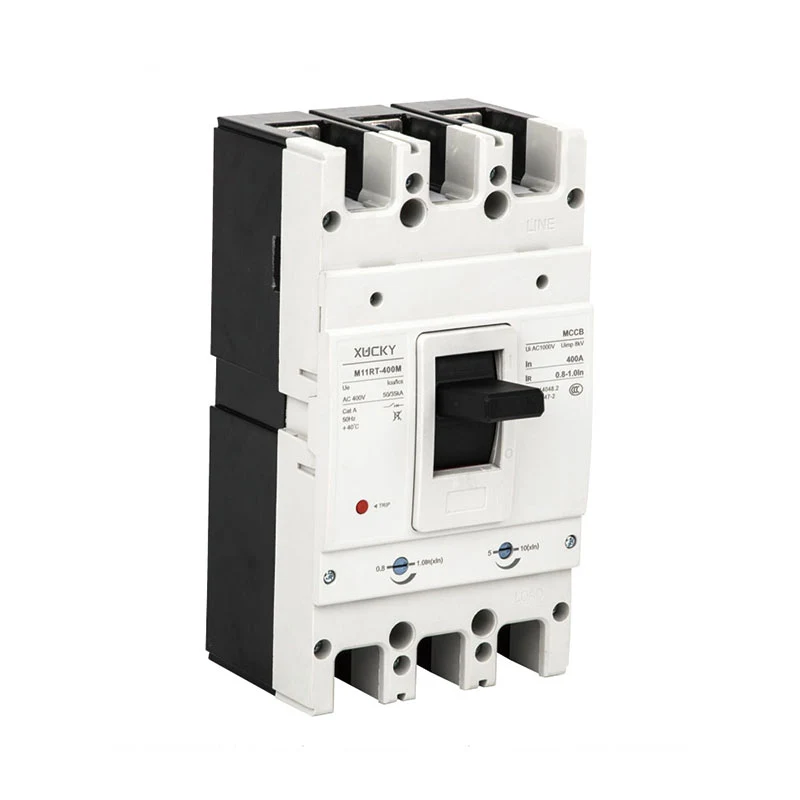

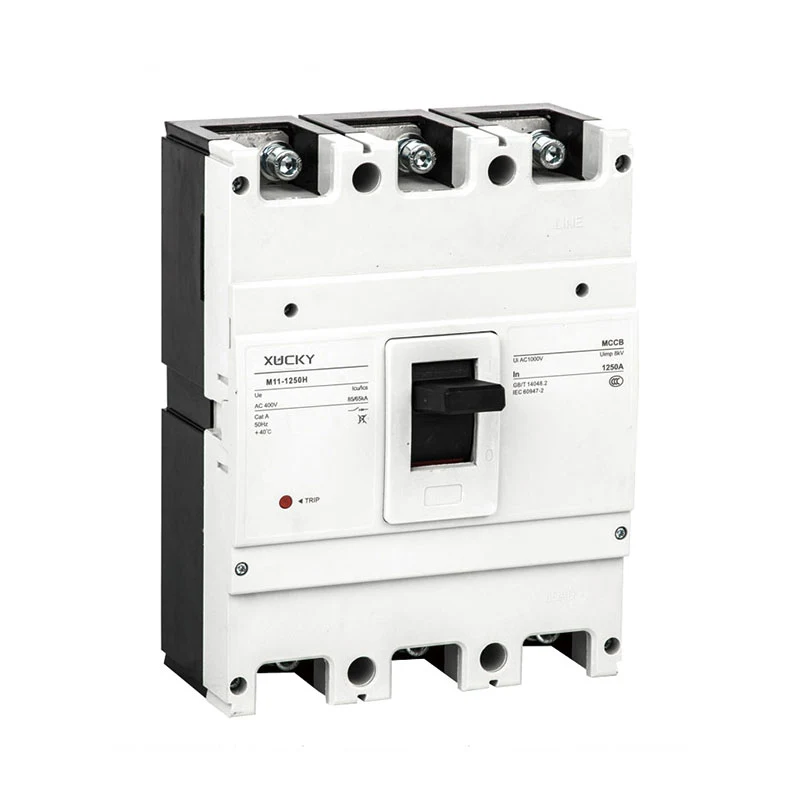

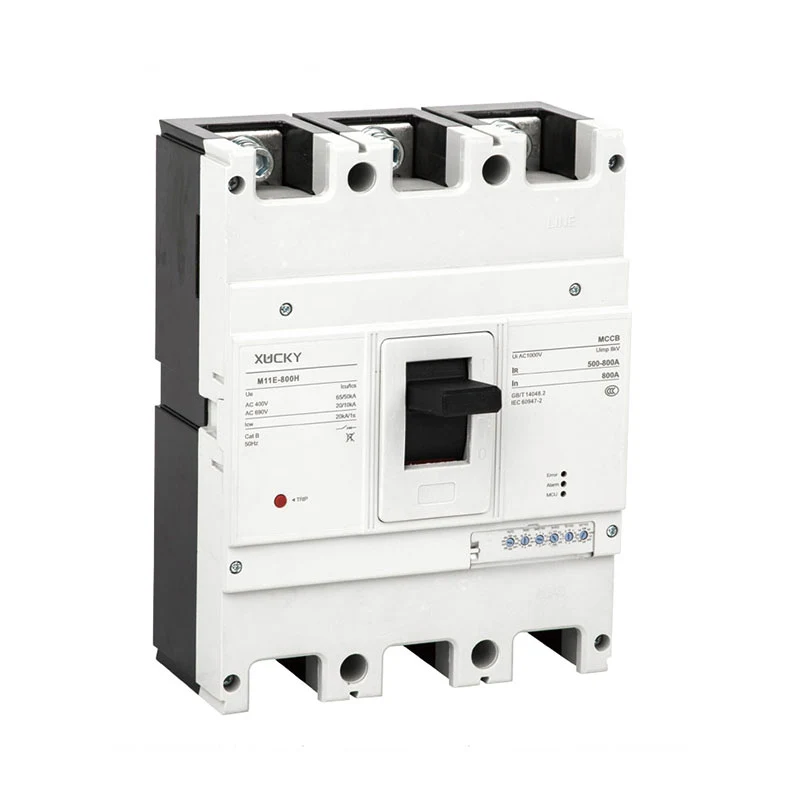

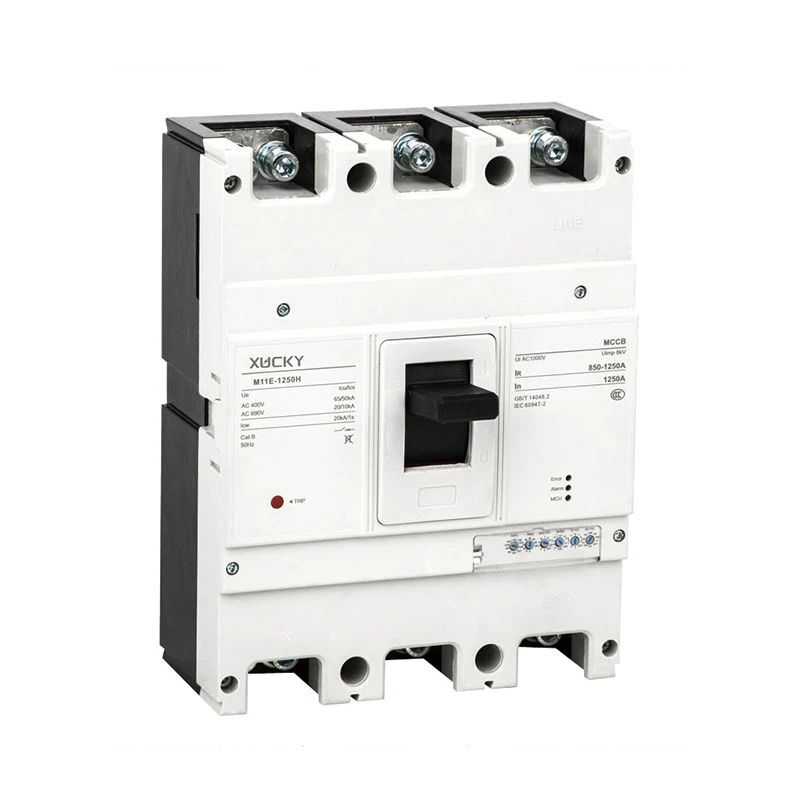

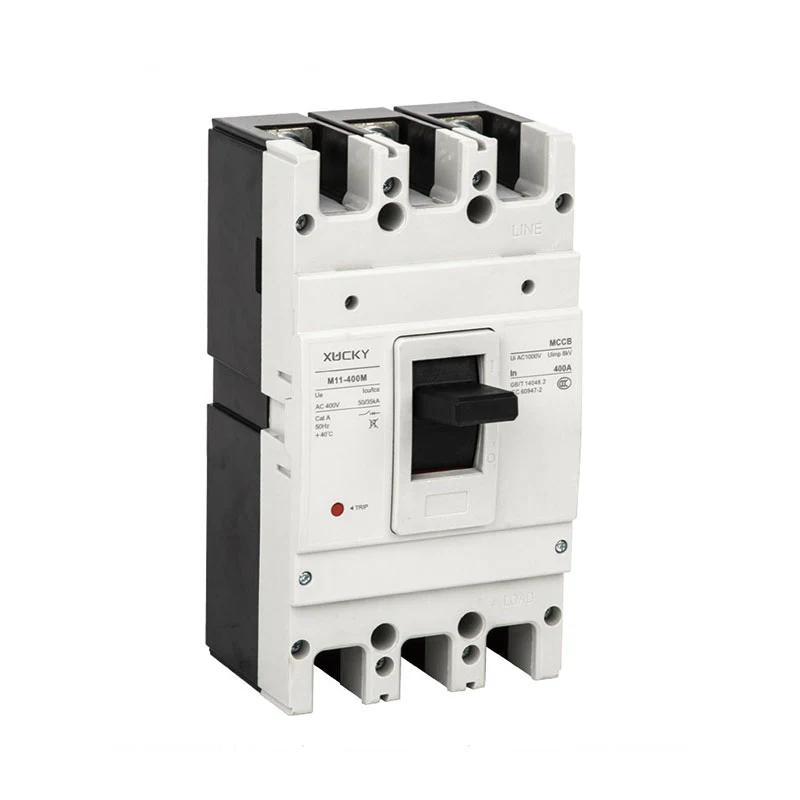

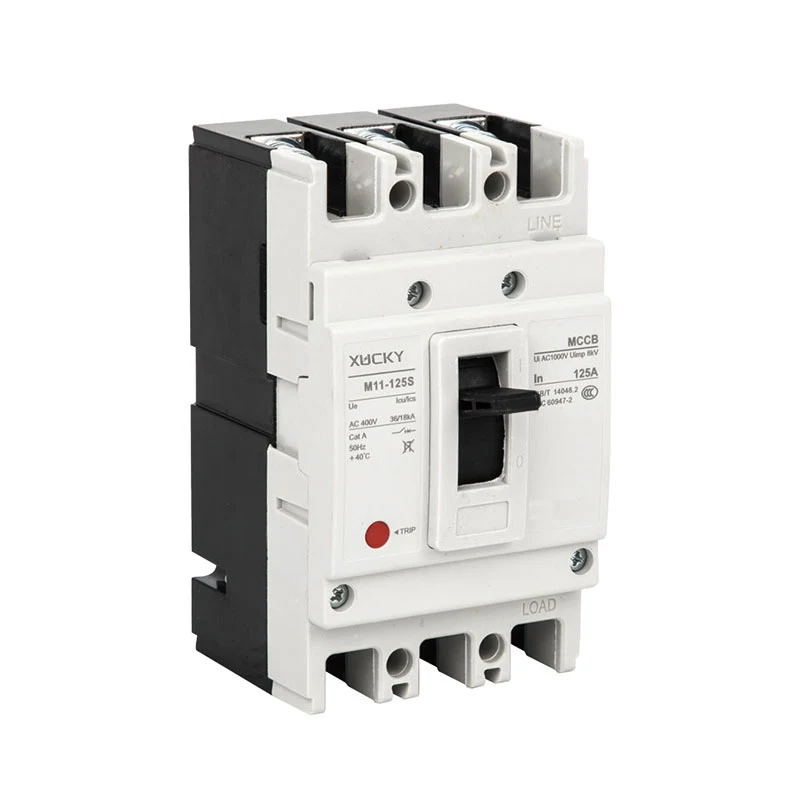

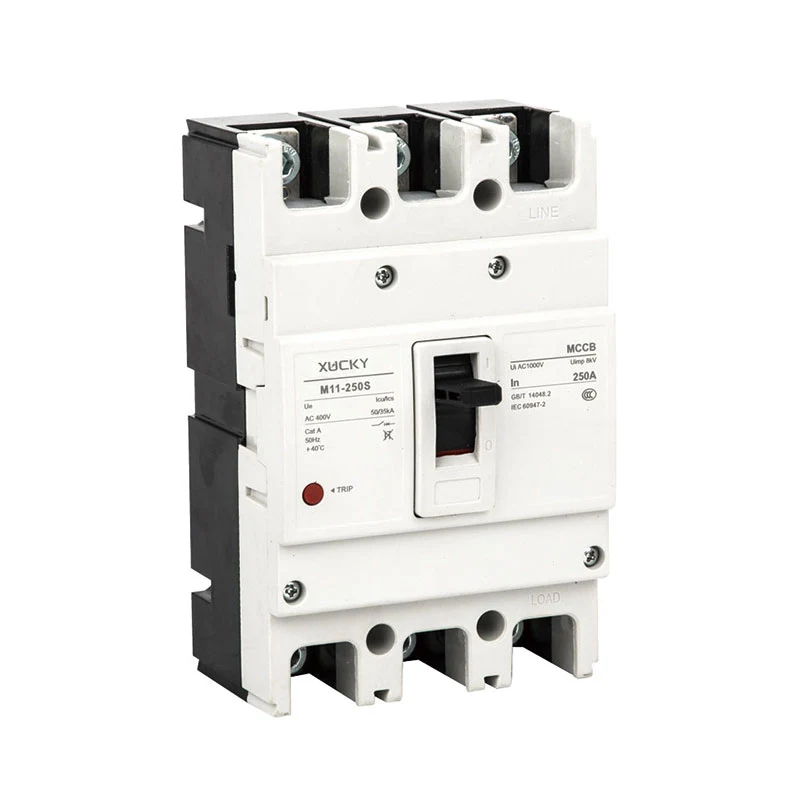

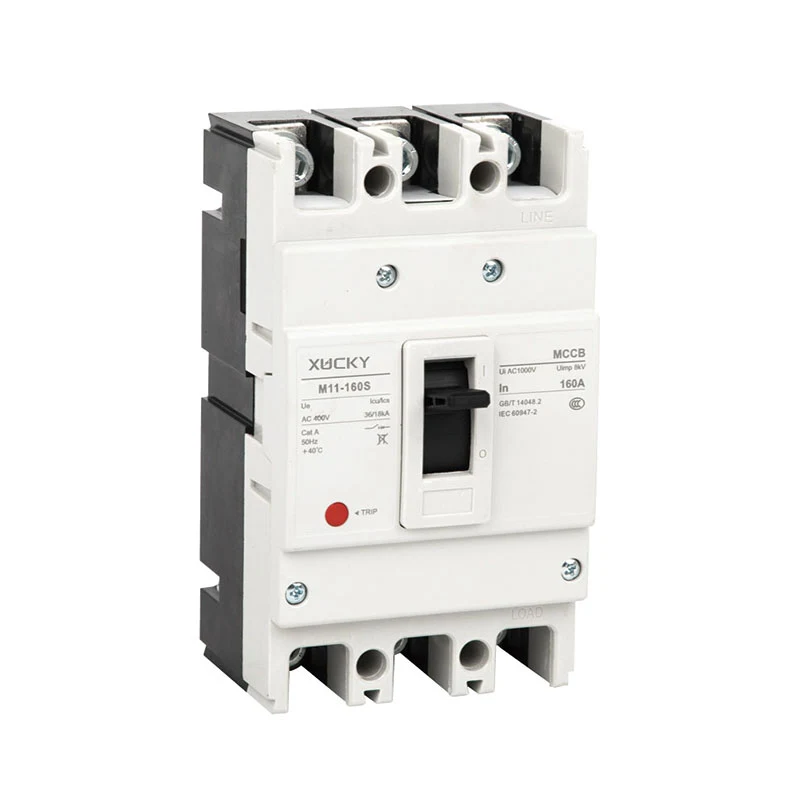

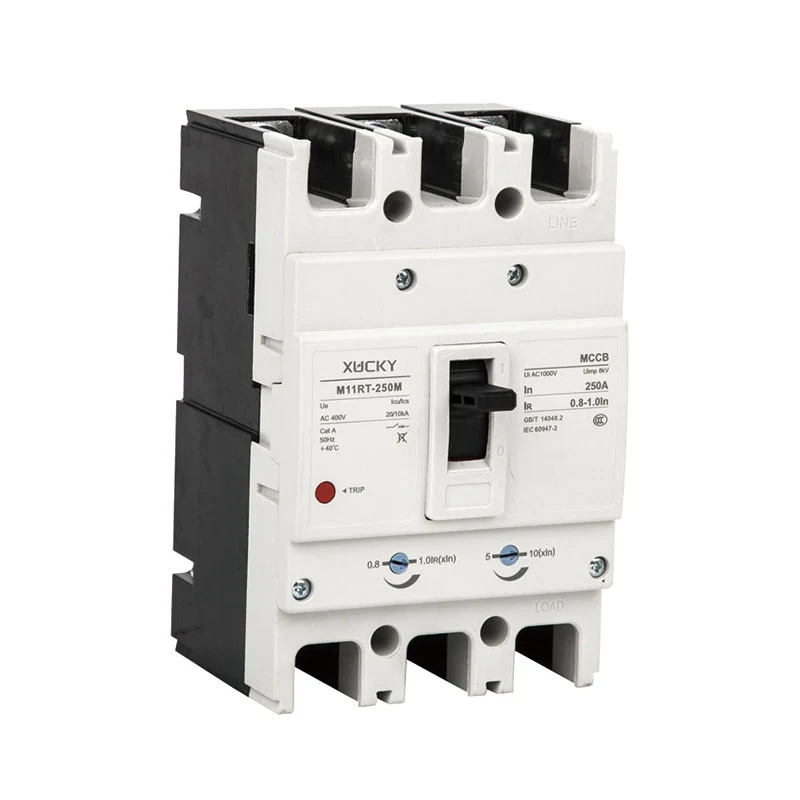

Электронный автоматический выключатель в литом корпусе M11

Китай XUCKY Electric индивидуальный автоматический выключатель в литом корпусе M11 с электронным управлением — это новые модернизированные автоматические выключатели, исследованные и разработанные компанией, в сочетании с преимуществами аналогичных международных продуктов и спросом на внутреннем и международном рынках.

Серии автоматических выключателей M11, M11LY, M11RT, M11E и M11EL — это новые модернизированные автоматические выключатели, исследованные и разработанные компанией, в сочетании с преимуществами аналогичных международных продуктов и спросом на внутреннем и международном рынках.

При напряжении изоляции до 1000 В автоматический выключатель применим для распределительных сетей переменного тока 50 Гц, номинальным рабочим напряжением 690 В и номинальным рабочим током от 10 А до 1 250 А, используется для распределения электрической энергии, защиты цепей и силового оборудования от перегрузки, короткого замыкания, напряжение и т. д., также может использоваться для нечастого запуска двигателя и защиты его от перегрузки, короткого замыкания или пониженного напряжения.

Он отличается небольшими размерами, высокой отключающей способностью, коротким перекрытием и т. д. и является идеальным продуктом для пользователей. Его можно устанавливать вертикально или горизонтально.

Автоматический выключатель постоянного тока в литом корпусе серии M11DC (далее — автоматический выключатель) подходит для систем постоянного тока с номинальным напряжением до 1000 В постоянного тока включительно и номинальным током 10–800 А, используется для распределения электрической энергии, защиты цепей и силового оборудования от перегрузка, короткое замыкание и так далее.

Продукты можно запитывать проводами сверху и снизу, без полярности.

Он соответствует стандартам IEC 60947-2, GB14048.2 и т. д.

Особенности продукта

Особенность 1: токоограничивающая способность

Ограничение тока означает ограничение увеличения тока короткого замыкания в контуре, а в контуре, защищенном M11, пиковое значение тока короткого замыкания и энергии I2t в цепи будет намного меньше предполагаемого значения.

U-образный фиксированный контакт

Уникальный фиксированный контакт U-образной формы обеспечивает технологию предварительного разрыва:

Так называемая технология предварительного размыкания означает, что когда через контактную систему протекает ток короткого замыкания, электроэнергия, генерируемая U-образным неподвижным контактом и подвижным контактом, является взаимоисключающей. Чем больше ток короткого замыкания, тем больше отталкивание электродвижущей силы, и она генерируется одновременно с током короткого замыкания. Прежде чем произойдет срабатывание, электродинамическая сила отталкивания может разъединить неподвижный и подвижный контакты, увеличивая дугу, чтобы увеличить эквивалентное сопротивление между ними для достижения цели подавления увеличения тока короткого замыкания.

Особенность 2: модульные аксессуары

◆ Аксессуар: для автоматических выключателей одного и того же корпуса они имеют одинаковые размеры независимо от отключающей способности и номинального тока; Аксессуар: пользователи могут свободно

◆ выбирать и расширять функции автоматических выключателей в соответствии со своими потребностями

◆ Модульные аксессуары имеют функцию изоляции, что упрощает эксплуатацию и установку в режиме «горячей линии».

Особенность 3: миниатюрная рама

5 размеров рамы: тип 125, тип 160, тип 250, тип 630, тип 800, тип 1250.

Номинальный ток серии М11 10А~1250А

Особенность 4: устройство отталкивания прикосновения (запатентованная технология)

Техническая схема, принятая в изобретении, представляет собой:

Как показано на рисунке 1, новое контактное устройство в основном состоит из фиксированного контакта, подвижного контакта, вала 1, вала 2, вала 3 и пружин;

Когда выключатель находится во включенном состоянии, вал 2 действует с правой стороны пружинного угла; Когда автоматический выключатель имеет большой ток повреждения, подвижный контакт будет подвергаться электрическому отталкиванию, создаваемому самим током, и вращаться вместе с центром вала 1, когда вал 2 вращается к вершине пружины под углом к ​​подвижному контакту. , он заставляет подвижный контакт быстро вращаться вверх и быстро разрывать цепь под действием пружины. Это повышает отключающую способность продукта за счет оптимизации структуры контакта.

Особенность 5: интеллект

Сетевое общение более удобно. Доступ к системе связи Modbus осуществляется через выделенное соединение. M11E / M11EL с функцией связи позволяет выбирать аксессуары для мониторинга для отображения, считывания, настройки и управления дверью.

Особенность: модульная система гашения дуги.

Особенность 7: унификация

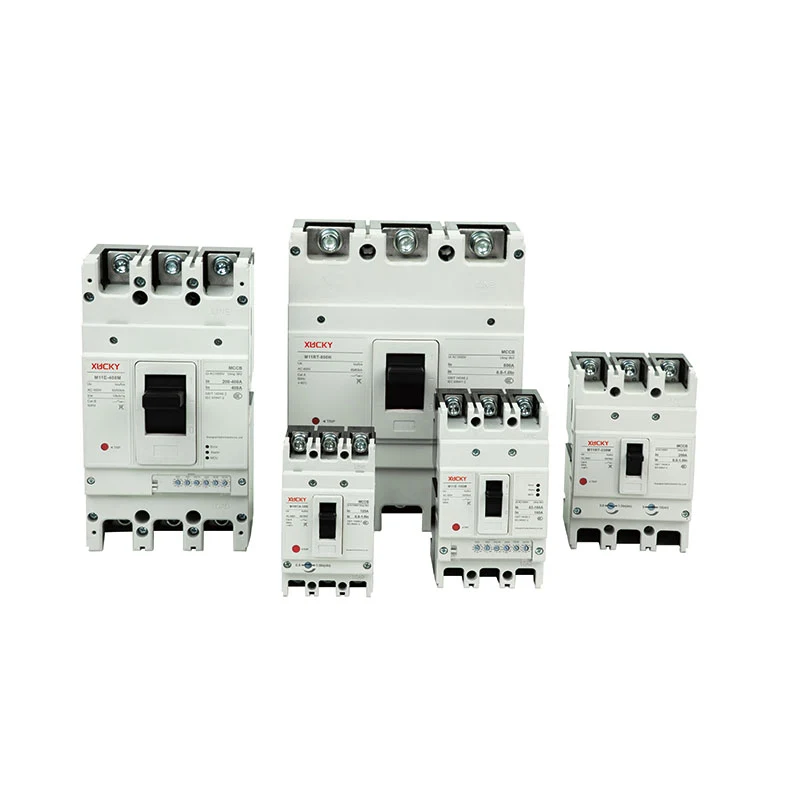

Шесть серий M11, M11LY, M11DC, M11RT, M11E и M11EL с одинаковым размером корпуса имеют одинаковые размеры, установочные размеры и стиль внешнего вида, что представляет собой полностью унифицированный дизайн.

Условия окружающей среды и установки

◆ Высота до 2000м;

◆ Температура окружающей среды должна находиться в пределах от -5℃ до +40℃ (+45℃ для морской продукции);

◆ Выдерживает воздействие влажного воздуха;

◆ Устойчив к воздействию плесени;

◆ Устойчив к воздействию ядерной радиации;

◆ Максимальный наклон составляет 22,5℃.

◆ Он по-прежнему может надежно работать, когда судно подвергается нормальной вибрации;

◆ t может по-прежнему надежно работать, даже если изделие подвергнется землетрясению (4g).

◆ Места, где окружающая среда свободна от опасности взрыва и вдали от газа или проводящей пыли, которые могут разъедать металл или разрушить изоляцию;

◆Берегите от дождя и снега.

Компоненты автоматического выключателя

Руководство по выбору модели

● Автоматический выключатель может быть оснащен расцепителем минимального напряжения, независимым расцепителем, вспомогательными контактами, контактами сигнализации, электрическим приводом, поворотной рукояткой управления и другими аксессуарами.

● Автоматический выключатель имеет функции защиты с большой задержкой перегрузки, короткой задержкой короткого замыкания и мгновенной защитой от короткого замыкания. Пользователь может установить необходимые характеристики защиты (пользователю необходимо только использовать DIP-переключатель для настройки параметров функции защиты).

● Автоматический выключатель имеет функции аналоговой защиты от замыкания на землю и тепловой защиты, индикацию предварительного аварийного сигнала, индикацию перегрузки по току, индикацию тока нагрузки, технологию цифрового анализа тока и может обеспечить более высокий уровень защиты.

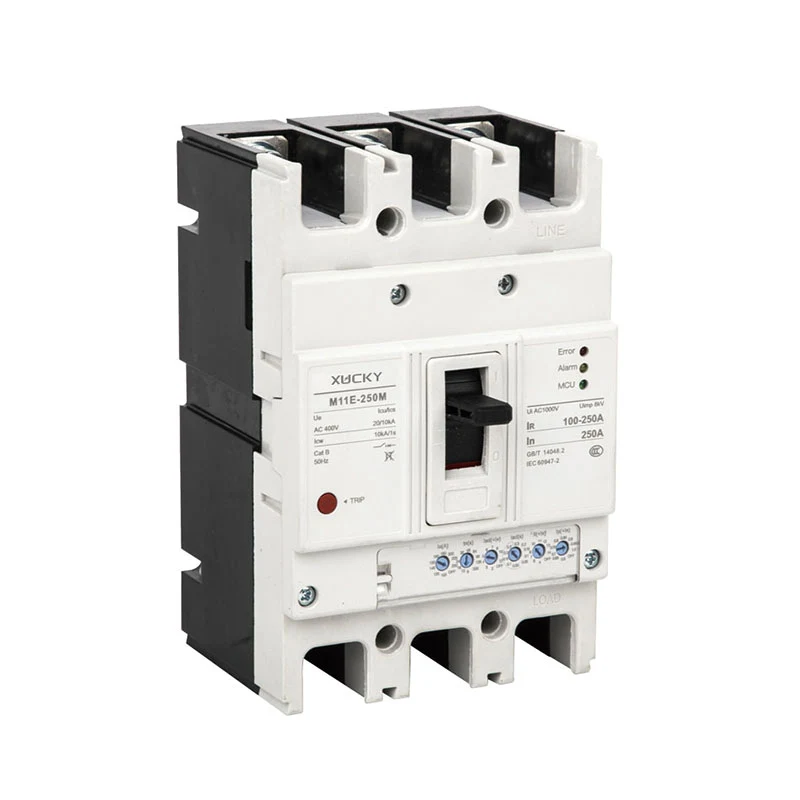

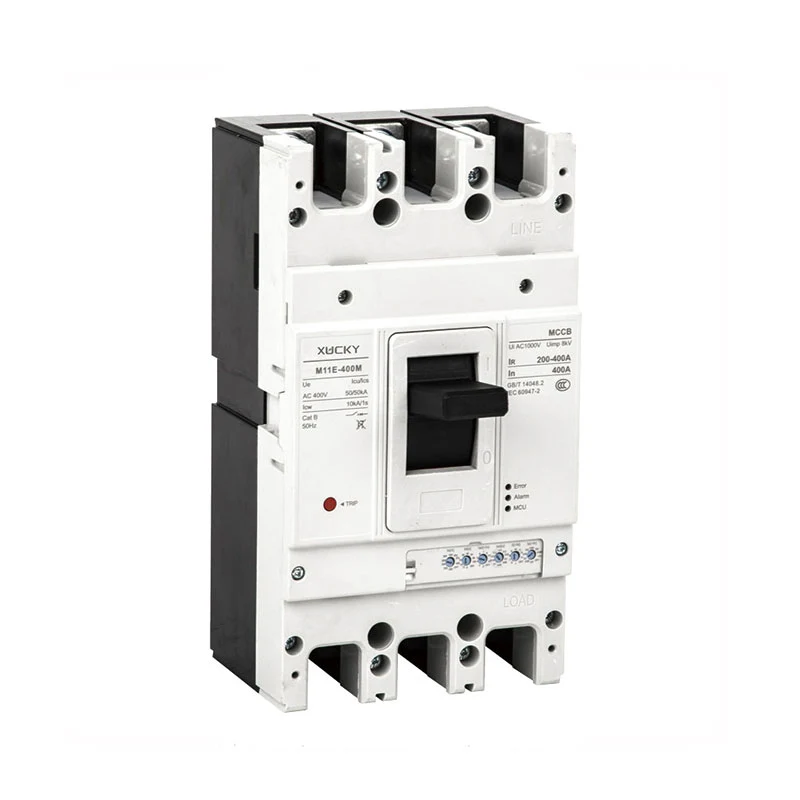

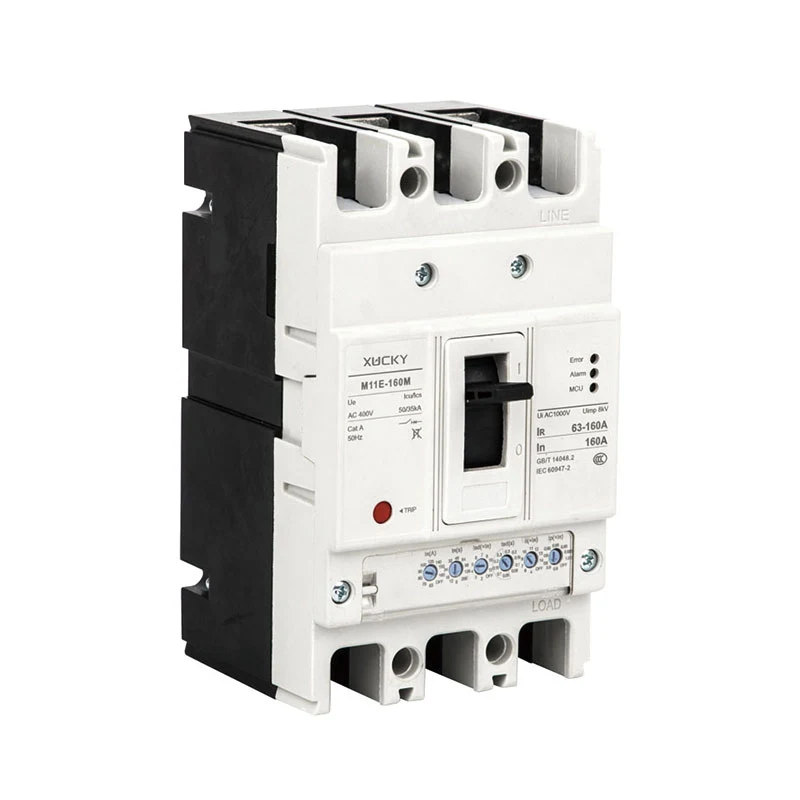

Технический паспорт MCCB электронного типа M11E
Ток корпуса (А)		160	250	400	630	1250
Модель		М11Э-160Н	М11Э-250Н	М11Э-400Н	M11E-630H	M11E-1250H
Номер полюса		3, 4	3, 4	3, 4	3, 4	3, 4
Номинальный ток (А)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Номинальное напряжение (В)		AC400В
Номинальное напряжение изоляции (В)		AC1000В
Отключающая способность при коротком замыкании (KA)Icu/Ics	AC400В	35/25	35/25	50/35	50/35	65/50
Номер рабочего цикла	Электрическая жизнь	1500	1000	1000	1000	1000
	Механическая жизнь	7000	7000	4000	4000	4000
Контур, размер (мм) a-b-c-ca
	3П	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4П	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Вес (кг)	3П	1.8	2.1	5.5	5.7	5.7
	4П	2.3	2.6	7	7.5	7.5
Электроприводное устройство (ЭД)		●
Внешняя ручка управления приводом		●
Автоматический выпуск		Электронный тип

Описание панели и функций

Интеллектуальная спусковая панель

Ручка регулировки панели по очереди выглядит следующим образом:

● IR(A) Isd(x IR) Ii(x IR)

● IR: уставка тока отключения с длительной задержкой по перегрузке; Isd: ток настройки короткого замыкания с задержкой срабатывания;

● Ii: уставка тока мгновенного отключения при коротком замыкании;

Остальные параметры устанавливаются по умолчанию или устанавливаются посредством удаленной связи, как показано ниже.

● tR: время настройки длительной задержки перегрузки, заводская настройка: 60 ​​с;

● tsd: время настройки задержки короткого замыкания, заводская настройка: 0,1 с;

● Ip: ток настройки предварительного сигнала перегрузки, заводская настройка по умолчанию: 0,85*IR;

Интеллектуальный коммуникационный порт (COM)

Панель с защитой от остаточного тока

Что такое автоматический выключатель в литом корпусе?

Автоматические выключатели в литом корпусе (MCCB) являются обязательным компонентом электрических систем, обеспечивающим защиту от перегрузки и короткого замыкания. В большинстве случаев автоматические выключатели устанавливаются в главном распределительном щите объекта, что позволяет легко отключить систему при необходимости.

В чем разница между выключателем MCCB и ICCB?

ICCB похожи на автоматические выключатели в литом корпусе, но, в отличие от автоматических выключателей MCCB, выключатели в изолированном корпусе часто используют электронную схему для контроля электрического тока и механизм накопления энергии, который обычно заряжается путем манипулирования рукояткой зарядки.

В чем разница между MCCB и RCCB?

MCCB работает на термомагнитном механизме, что означает, что он создан для защиты как от перегрузки, так и от короткого замыкания. ВДТ обеспечивает защиту только от остаточных токов или тока утечки на землю и обычно используется для предотвращения электрических ударов и других опасностей, вызванных токами замыкания на землю.

Для чего используется MCCB?

Автоматический выключатель в литом корпусе (MCCB) — это тип устройства электрической защиты, которое используется для защиты электрической цепи от чрезмерного тока, который может вызвать перегрузку или короткое замыкание.
