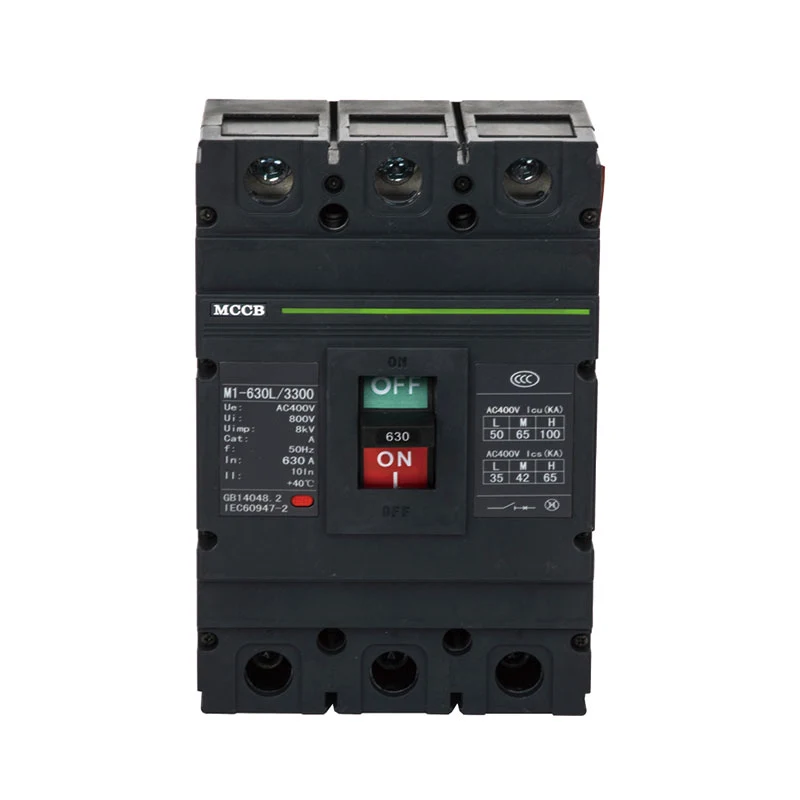

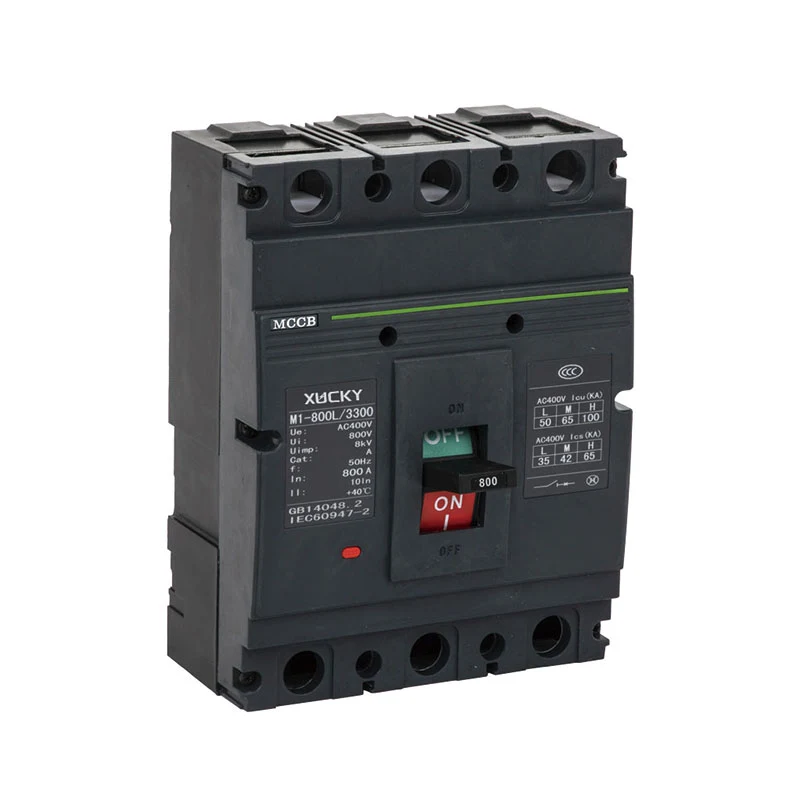

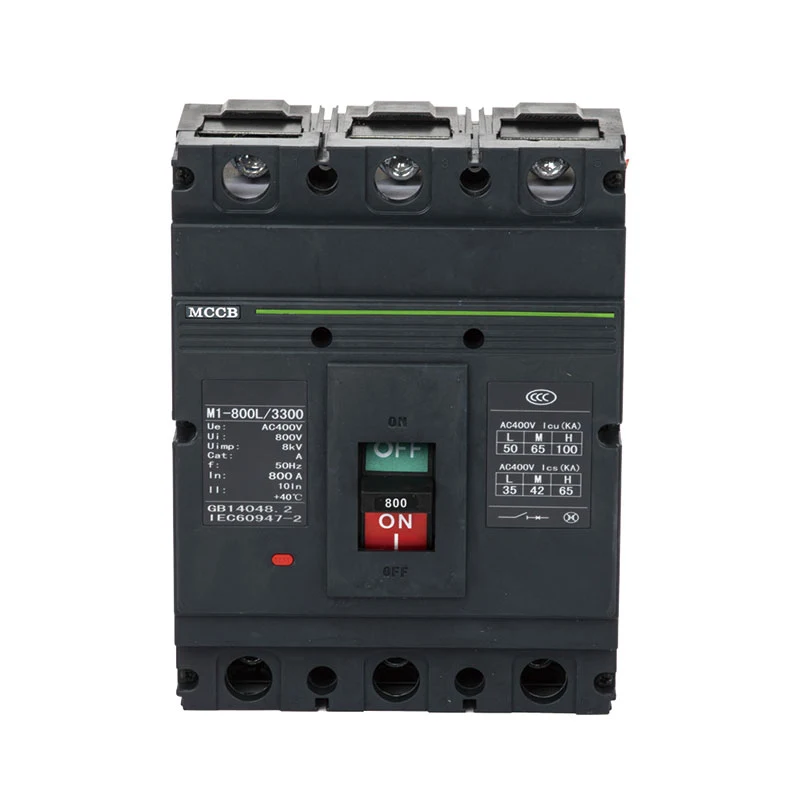

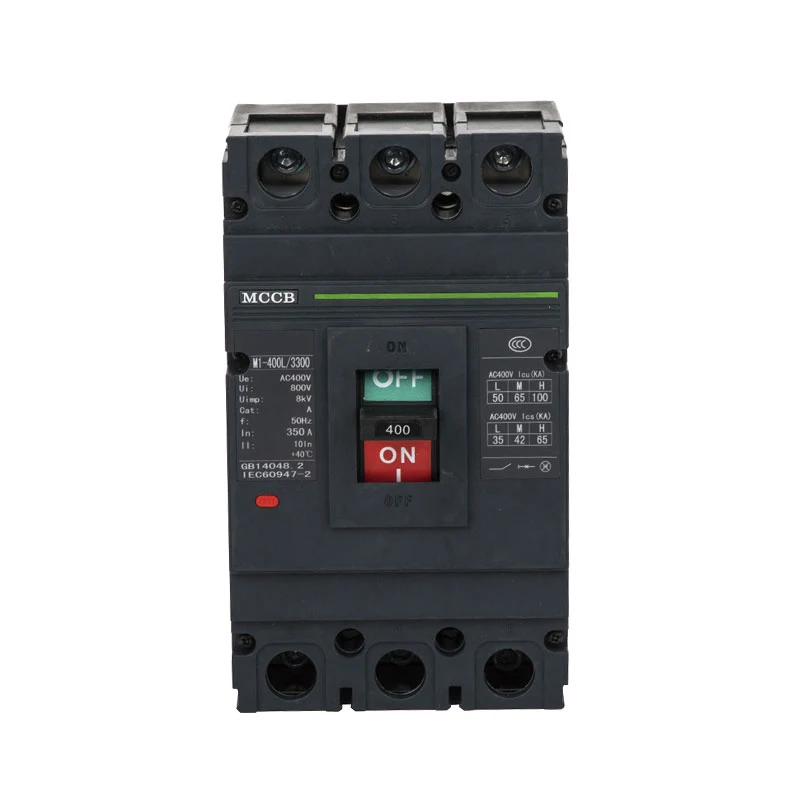

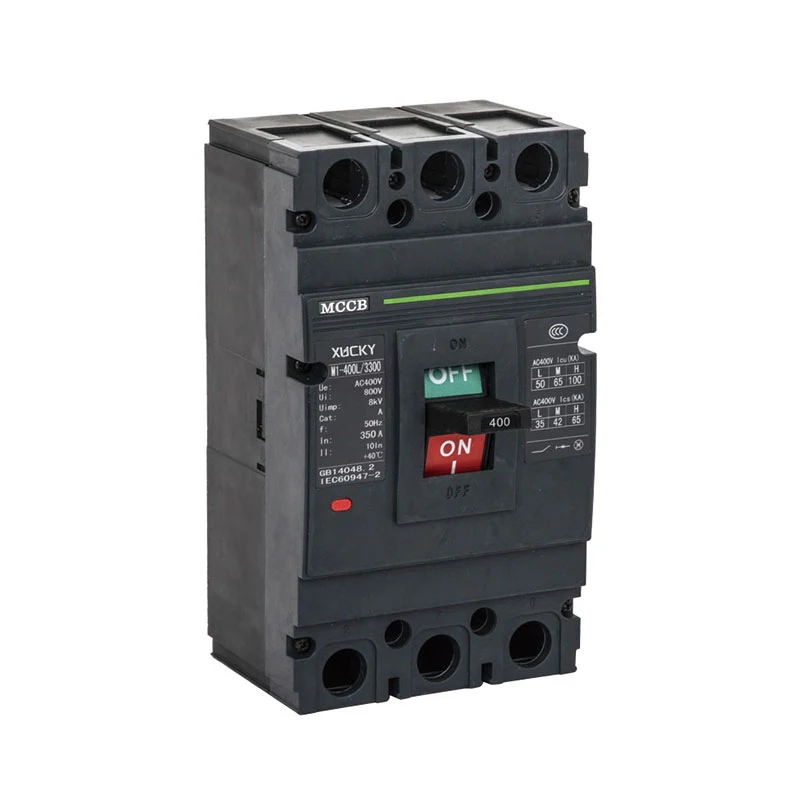

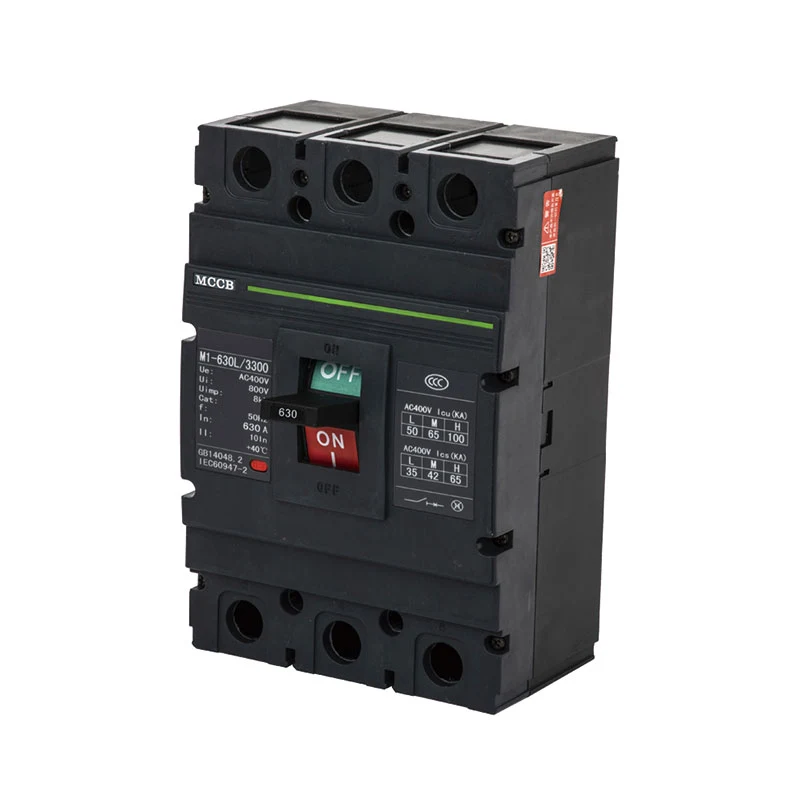

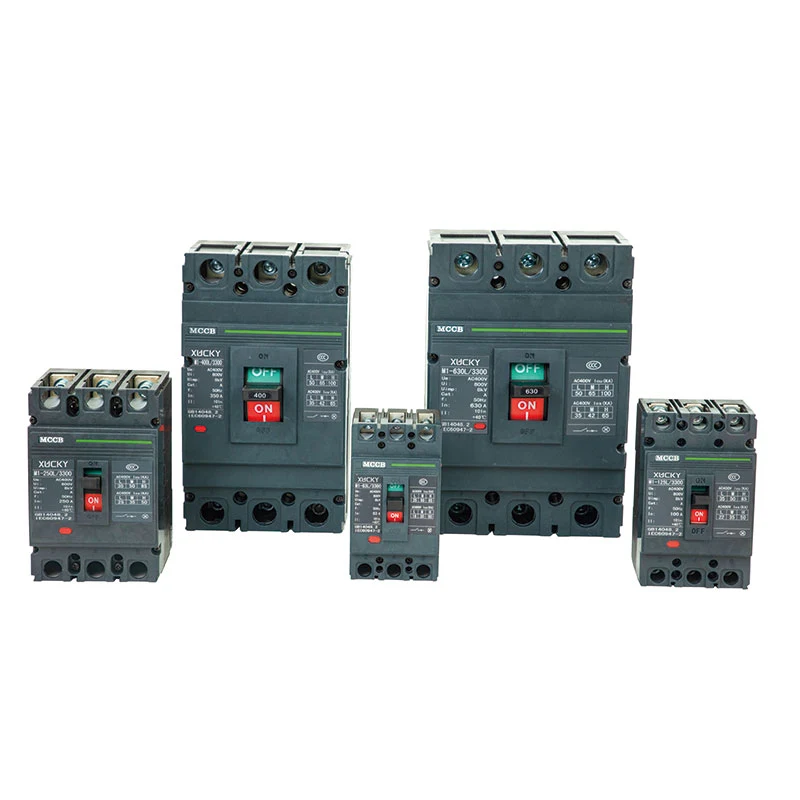

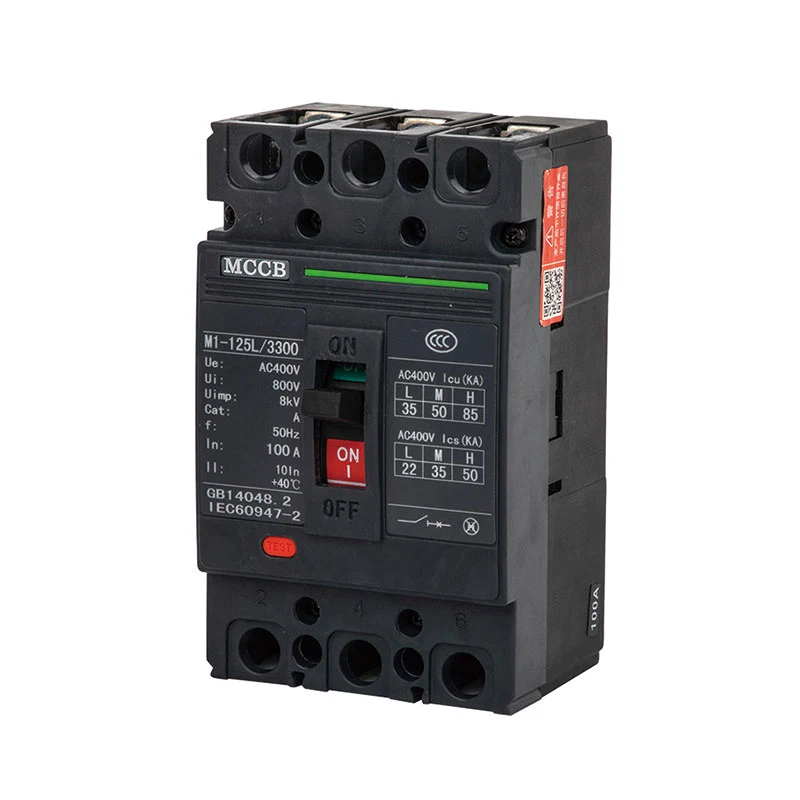

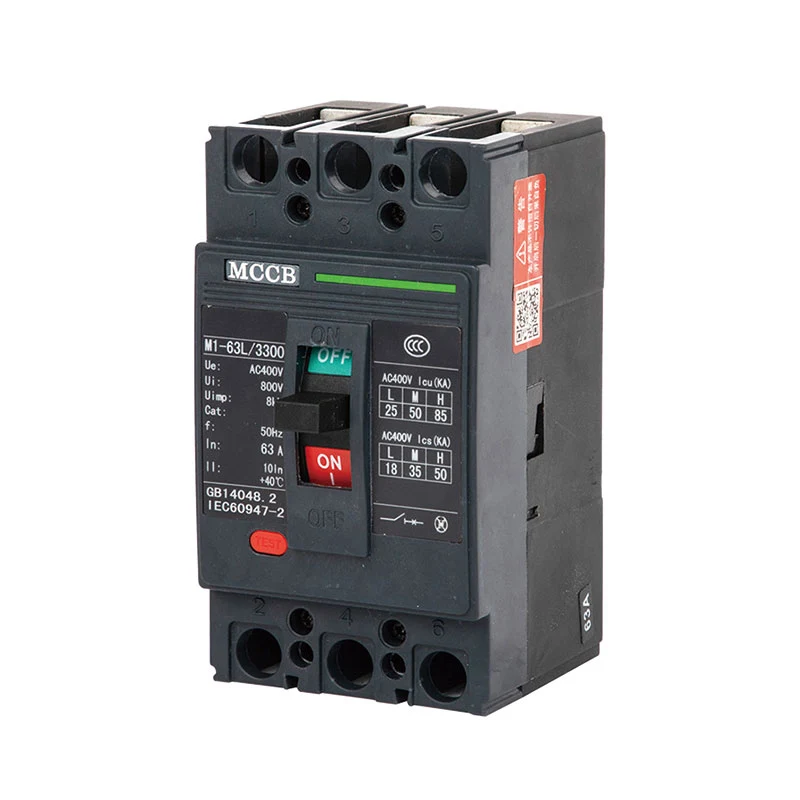

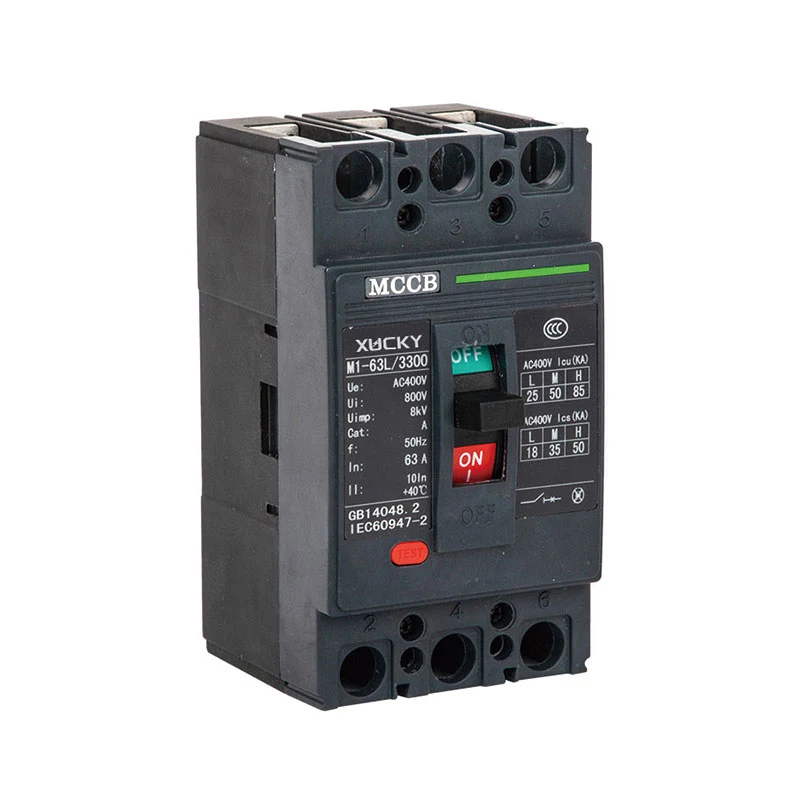

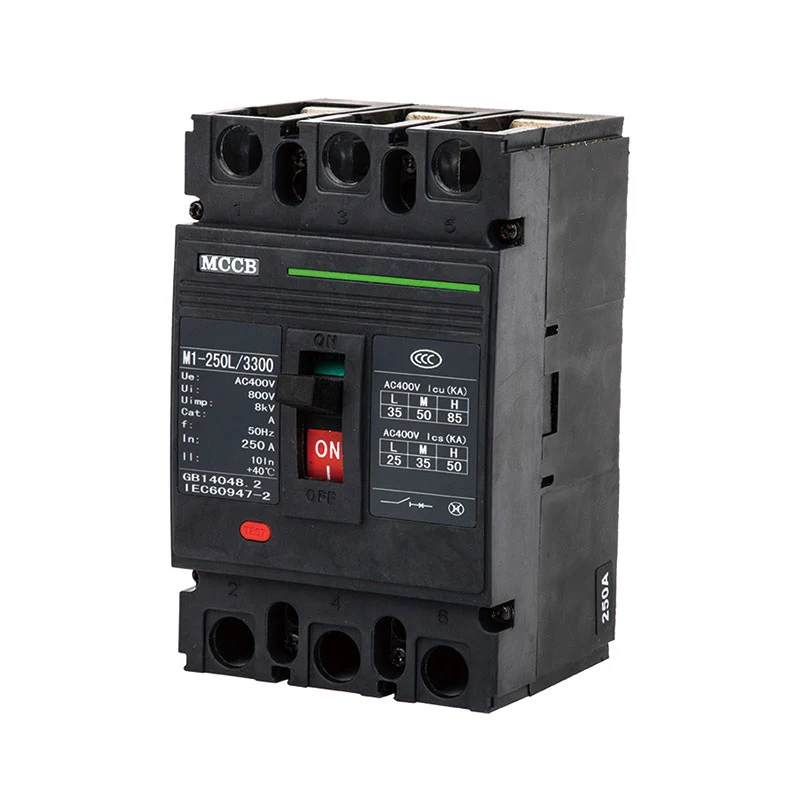

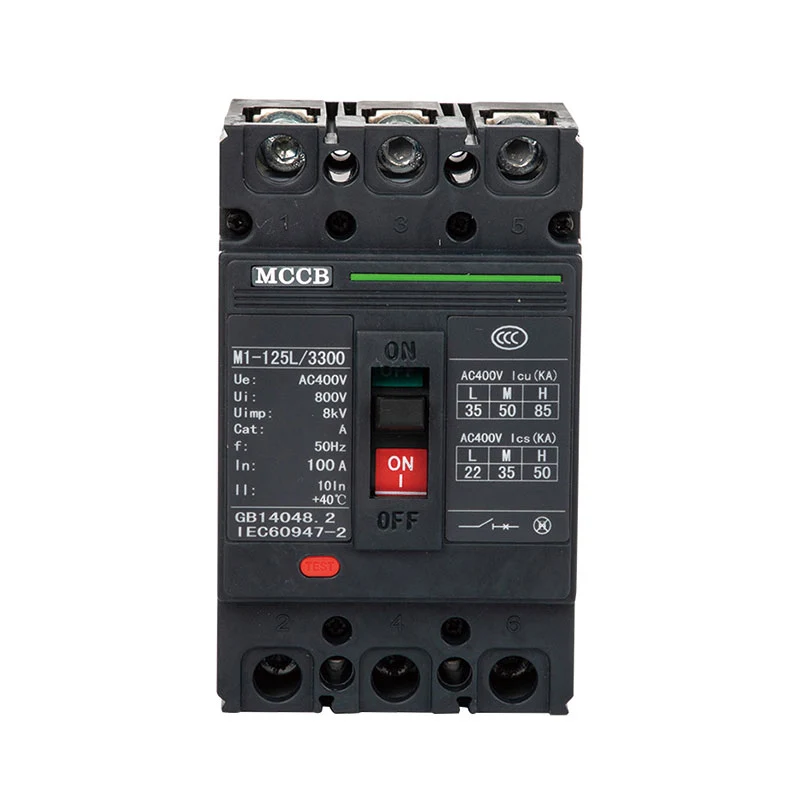

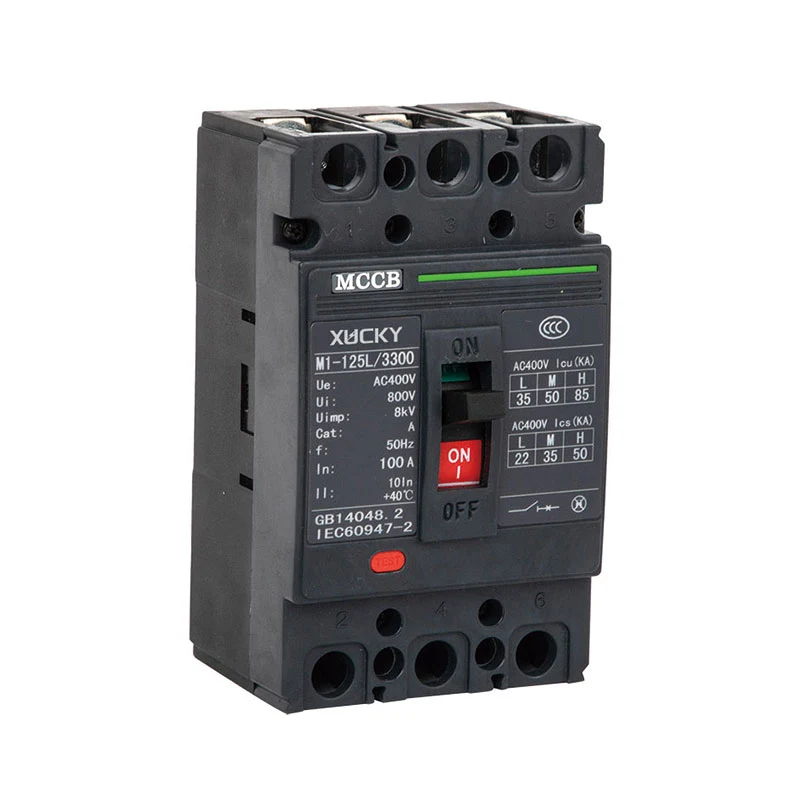

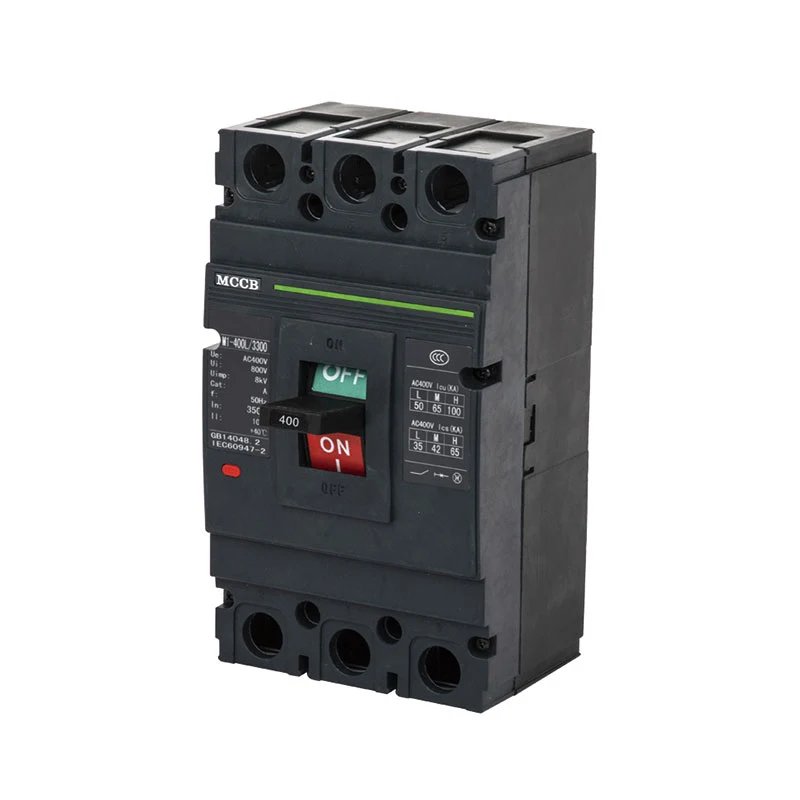

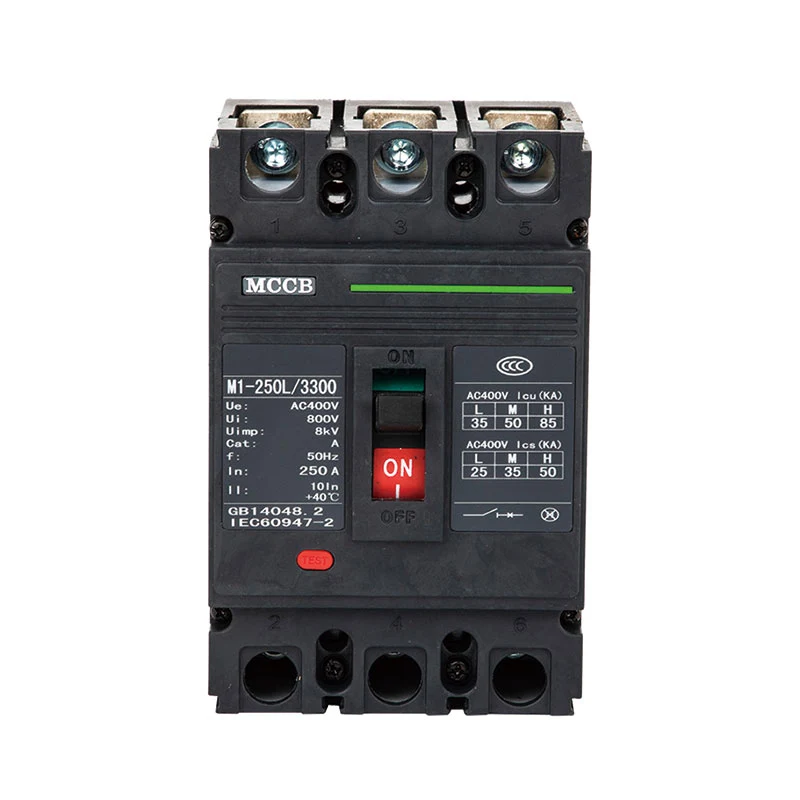

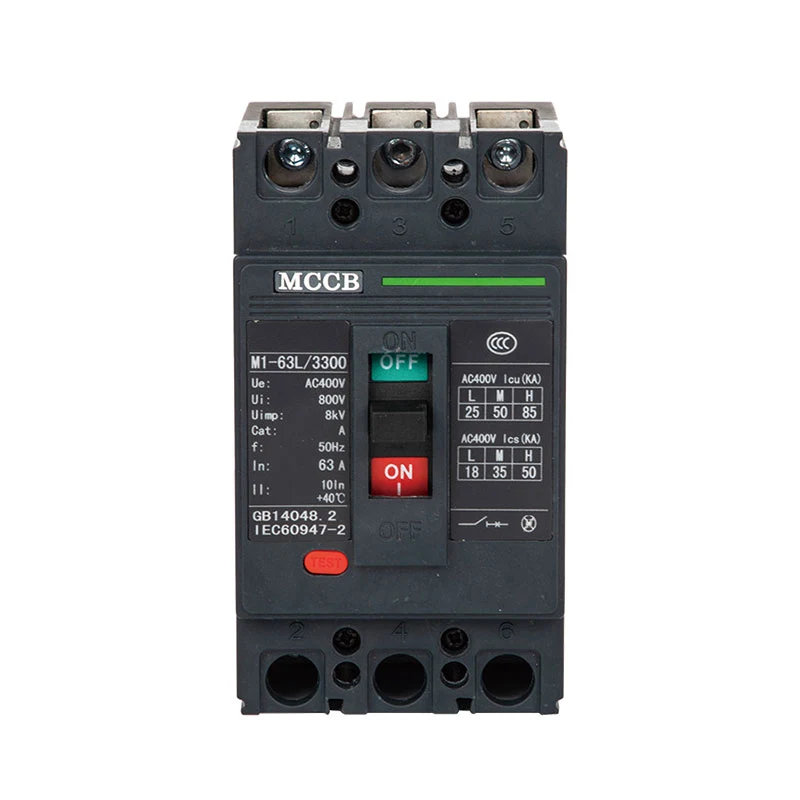

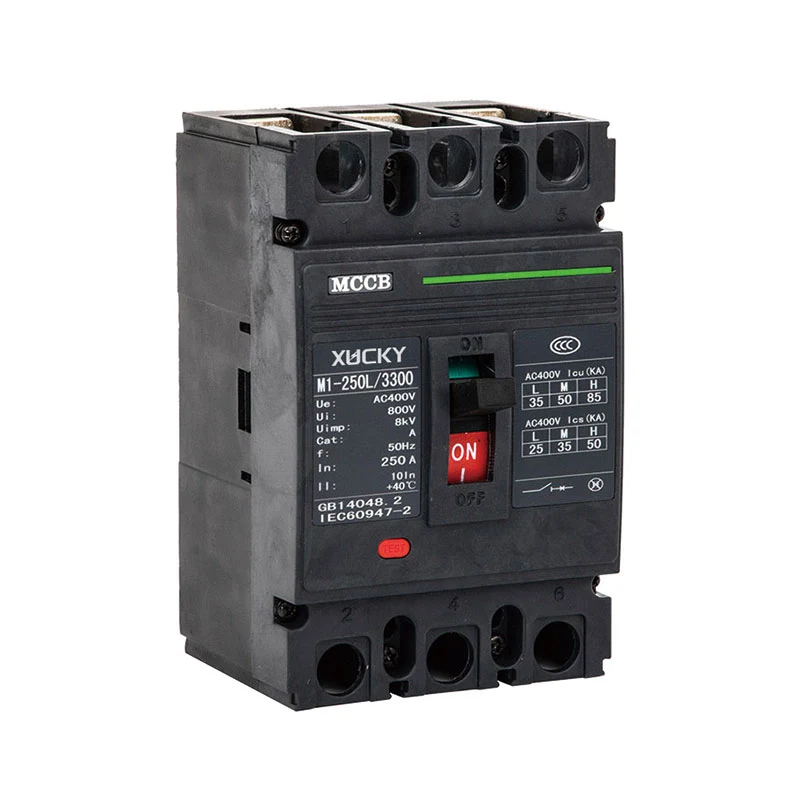

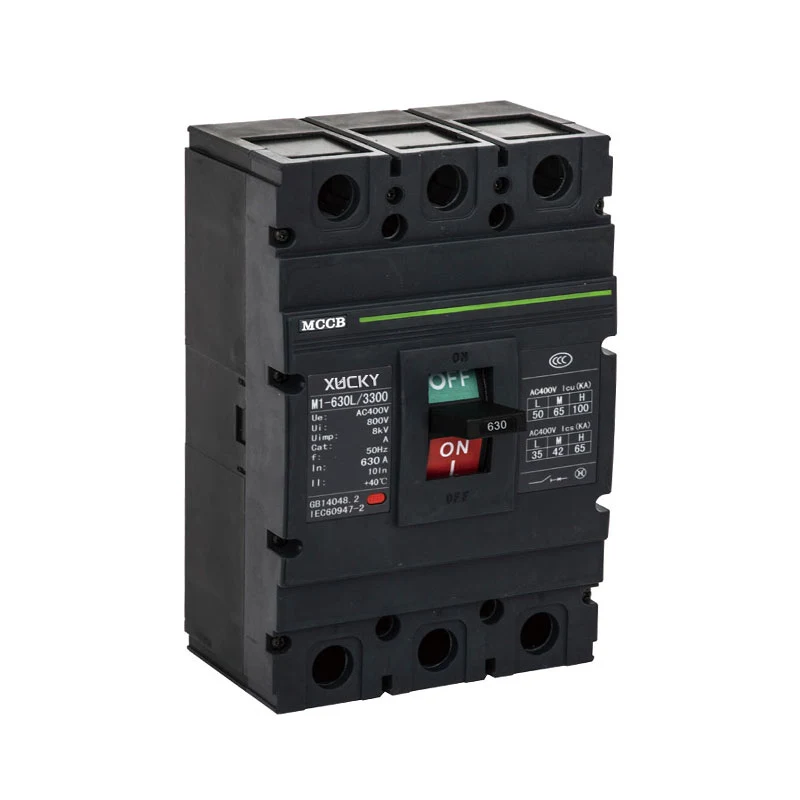

Автоматический выключатель в литом корпусе M13

Область применения

XUCKY Electric — крупный производитель и поставщик автоматических выключателей в литом корпусе M13 в Китае. На протяжении многих лет мы специализируемся на модульном электрическом терминальном оборудовании, наша продукция имеет хорошие ценовые преимущества и охватывает большую часть рынков Европы и Америки. Мы с нетерпением ждем возможности стать вашим долгосрочным партнером в Китае.

Номинальное напряжение изоляции автоматического выключателя составляет 800 В (500 В для M13-63), он подходит для распределительной сети переменного тока частотой 50 Гц/60 Гц, номинальным рабочим напряжением 690 В и номинальным током 1250 А, для распределения мощности и защиты цепи и мощности. оборудование от повреждений, вызванных перегрузкой, коротким замыканием, пониженным напряжением и другими неисправностями. Также для защиты от нечастого преобразования цепей и нечастого запуска двигателя, а также от перегрузки, короткого замыкания, пониженного напряжения.

Автоматический выключатель М13 можно устанавливать вертикально (вертикально) или горизонтально (поперечно).

M13MCCB подходит для изоляции и имеет символ " ".

M13MCCB соответствует стандарту: GB14048.2 «Низковольтное распределительное и управляющее оборудование, Часть 2: автоматические выключатели».

Модель и значение

Примечание:

По полюсу он классифицирует четыре типа:

Тип A: N-полюс без компонентов расцепителя максимального тока, N-полюс все время подключен и не взаимодействует с другими тремя полюсами для включения или выключения;

Тип B: N-полюс без компонентов расцепителя максимального тока, N-полюс может работать с другими тремя полюсами (включение N-полюса перед выключением);

Тип C: N-полюс фиксирован с компонентами расцепителя максимального тока, а N-полюс может действовать с другими тремя полюсами (включение N-полюса перед выключением);

Тип D: N-полюс зафиксирован с помощью компонентов расцепителя максимального тока, а N-полюс все время подключен и не взаимодействует с другими тремя полюсами для включения или выключения.

Автоматический выключатель для распределения без кода, автоматический выключатель для защиты двигателя с 2

Нет кода для прямого управления с помощью ручки; P для электрического управления; Z для поворота ручки.

Классификация по номинальному току расцепителя максимального тока:

М13-63 MCCB имеет девять: 6,10,16,20,25,32,40,50,63 А;

М13-100 имеет девять автоматических выключателей: 16,20,25,32,40,50,63,80,100 А;

М13-225 MCCB имеет семь: 100 125 140 160 180 200 225 А;

М13-400 MCCB имеет пять: 225 250 315 350 400 А;

М13-630 MCCB имеет три: 400 500 630 А;

М13-800 MCCB имеет три: 630700800А;

М13-1250 имеет три автоматических выключателя: 800,1000,1250А.

Примечание. 6А имеет только электромагнитный (мгновенный) тип, не является рекомендуемой характеристикой.

По способу подключения: проводка спереди платы, проводка сзади платы, тип вставки платы.

По схеме срабатывания сверхтоков: термодинамически-электромагнитный (двойной), электромагнитный (мгновенный).

По наряду бывает двух видов: с нарядом или без него.

В комплект входят внутренние и внешние аксессуары: внутренние аксессуары имеют независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт и контакт сигнализации. Внешние аксессуары: механизм поворотной ручки, механизм с приводом от электропривода и так далее.

По отключающей способности: L-стандартный тип отключения; М-второй высокоразрывный тип; H-высокоразрывный тип

Нормальные условия эксплуатации

■ Температура окружающего воздуха: -5℃~+40℃, средняя температура за 24 часа ниже +35℃.

■ Высота над уровнем моря: Высота места установки не превышает 2000 м.

■ Атмосферные условия: относительная влажность воздуха при максимальной температуре +40℃ не превышает 50%; При низкой температуре может быть более высокая относительная влажность. Максимальная средняя относительная влажность составляет 90%, а среднемесячная минимальная температура составляет +25 ℃. Учитывайте изменения температуры продукта на поверхности геля.

■ Степень загрязнения: 3.

Основные технические параметры

Режим срабатывания и код аксессуара, расстояние перекрытия включает горизонтальную и вертикальную установку.

А. 200 означает автоматический выключатель с электромагнитным расцепителем; 300 означает термодинамический+электромагнитный расцепитель; и 000 означает автоматический выключатель без расцепителя и внутренних аксессуаров.

B. 125, 250, 400, 2-полюсные изделия имеют только 210, 220, 230, 310, 320, 330.

C. Только M13-63, M13-100, M13-225, M13-400 с выделенным выпуском счетчика с предоплатой.

Основной технический индекс

1. Установочное значение характеристики мгновенного действия автоматического выключателя для распределения составляет 10In±20%, M13-1250 составляет 7In±20%; Установочное значение характеристики мгновенного действия автоматического выключателя защиты двигателя составляет 12In ± 20%.

2. Номинальное значение автоматического выключателя указано в таблице 2.

3. При температуре окружающей среды +40 ℃ характеристики действия расцепителя максимального тока распределения показаны в таблице 3, характеристики действия расцепителя максимального тока защиты двигателя показаны в таблице 4.

Номинальное значение выключателя

Примечание. 2-полюсные и 4-полюсные автоматические выключатели, разделенные на L, M, H, имеют тот же индекс отключения, что и тип M.

Характеристики отключающего действия автоматических выключателей с обратнозависимой выдержкой времени для распределения мощности, когда каждый полюс включен одновременно

Установочное значение характеристики мгновенного действия автоматического выключателя для распределения составляет 10In±20%, а установочное значение мгновенной характеристики автоматического выключателя для защиты двигателя составляет 12In±20%.

Характеристики отключающего действия автоматических выключателей с обратнозависимой выдержкой времени для защиты двигателя, когда все полюса включены одновременно.

Таблица коэффициентов снижения мощности при изменении температуры

Габаритные и установочные размеры

Размер проводки перед платой

Размер проводки на задней стороне платы

Размер подключаемой проводки

Размер проводки перед платой

Размер проводки на задней стороне платы

Размер подключаемой проводки

Размер проводки перед платой

Размер проводки на задней стороне платы

Размер подключаемой проводки

Размер проводки перед платой

Размер проводки на задней стороне платы

Размер подключаемой проводки

Размер проводки перед платой

Размер проводки на задней стороне платы

Размер подключаемой проводки

Размер проводки перед платой

Размер проводки на задней стороне платы

Размер подключаемой проводки

Размер проводки перед платой

Аксессуары автоматических выключателей

1. Внутренняя принадлежность автоматических выключателей

1.1 Шунтирующий расцепитель

Номинальное управляющее напряжение питания расцепителя: AC 50Гц, 230В, 400В; 110 В постоянного тока, 220 В, 24 В; При значении между 70%~110% можно надежно отключить автоматический выключатель.

Когда номинальное управляющее напряжение питания независимого расцепителя составляет 24 В постоянного тока, максимальная длина медного провода должна соответствовать следующим требованиям.

Если требования приведенной выше таблицы не выполняются, рекомендуется спроектировать схему управления независимым расцепителем, используя следующий рисунок.

1.2 Расцепитель минимального напряжения

Когда напряжение источника питания падает до номинального напряжения расцепителя пониженного напряжения от 70% до 35% диапазона, автоматический выключатель расцепителя пониженного напряжения надежно отключается; когда напряжение питания ниже номинального напряжения, расцепитель пониженного напряжения 35%, расцепитель пониженного напряжения для предотвращения замыкания выключателя; при напряжении питания выше 85% номинального напряжения расцепителя минимального напряжения расцепитель минимального напряжения обеспечивает включение автоматического выключателя. Расцепители минимального напряжения рассчитаны на переменный ток 50 Гц, 230 В, 400 В.

Особое примечание: автоматический выключатель с расцепителем минимального напряжения, только при минимальном напряжении с номинальным напряжением, который может нормально размыкаться и закрываться.

1.3 Специальный выпуск счетчиков с предоплатой

Номинальное рабочее напряжение Ue специального выпуска счетчика с предоплатой составляет 230 переменного тока/50 Гц, он может нормально работать в диапазоне (65% ~ 110%) Ue. Когда Ctrl отключен, автоматический выключатель задерживает размыкание на 0,5–2 с. Схема подключения специального выпуска счетчика с предоплатой.

1.4 Номинальные значения вспомогательных контактов и контактов сигнализации указаны в таблице 5.

а. Вспомогательный контакт

б. Контакт сигнализации

Контакты сигнализации не срабатывают, когда автоматический выключатель нормально размыкается и замыкается, контакты сигнализации переключаются между нормальным размыканием и нормальным замыканием только после свободного отключения или аварийного отключения.

2. Внешний аксессуар для автоматических выключателей

2.1 Моторный приводной механизм. Номинальное значение и код приведены в Таблице 6.

ПРИМЕЧАНИЕ. После отключения автоматического выключателя с электрическим приводом электрический привод должен снова сжать выключатель, после чего он сможет замкнуться.

Принципиальная схема открытия и закрытия электрического привода М13-63、100、225 (переменного тока)

Принципиальная схема открытия и закрытия М13-400, 630, 800, 1250 с электрическим приводом (переменного тока)

2.2 Установочные размеры ручного привода указаны в таблице 10.

Схема отверстия для крепления ручки М13-63~800

Общая высота электрического/ручного привода выключателя (мм) (см. Таблицу 12)

Таблица быстрого выбора автоматических выключателей в литом корпусе серии M13

Пример: M13-100L / 33102 63A означает автоматический выключатель в литом корпусе типа M13, номинальный ток корпуса 100 А, отключающая способность стандартного типа, управление с помощью ручки, 3 полюса, двойной расцепитель, с независимым расцепителем, для защиты двигателя, номинальный ток 63 А. .

Выбор, установка и использование должны соответствовать руководству по эксплуатации продукта или соответствующим национальным стандартам.

Примечание. N-полюсный тип 4-полюсного автоматического выключателя делится на тип A и тип B, который по умолчанию не указан как тип B.
