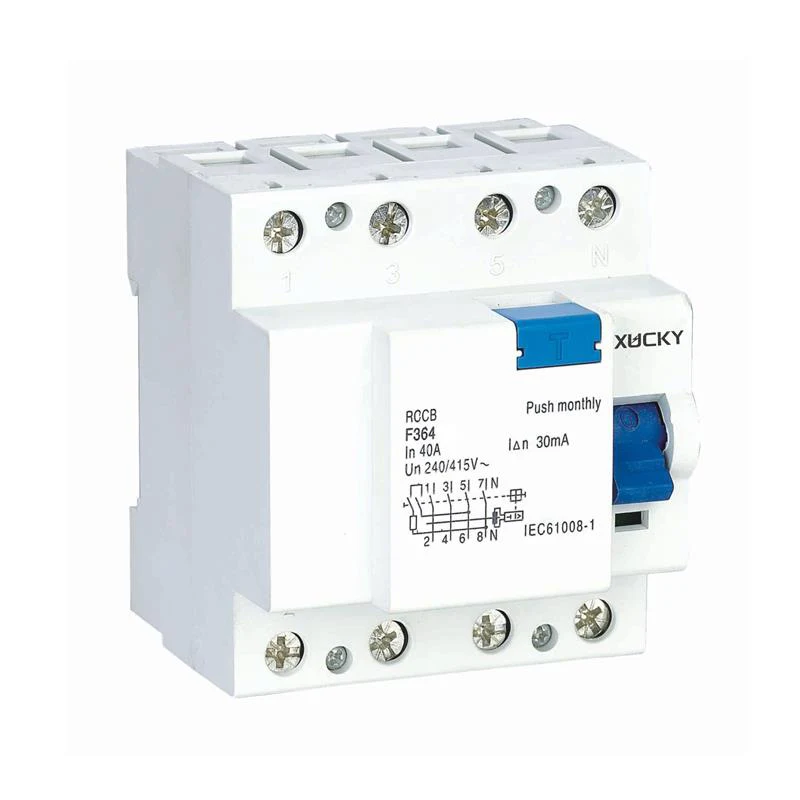

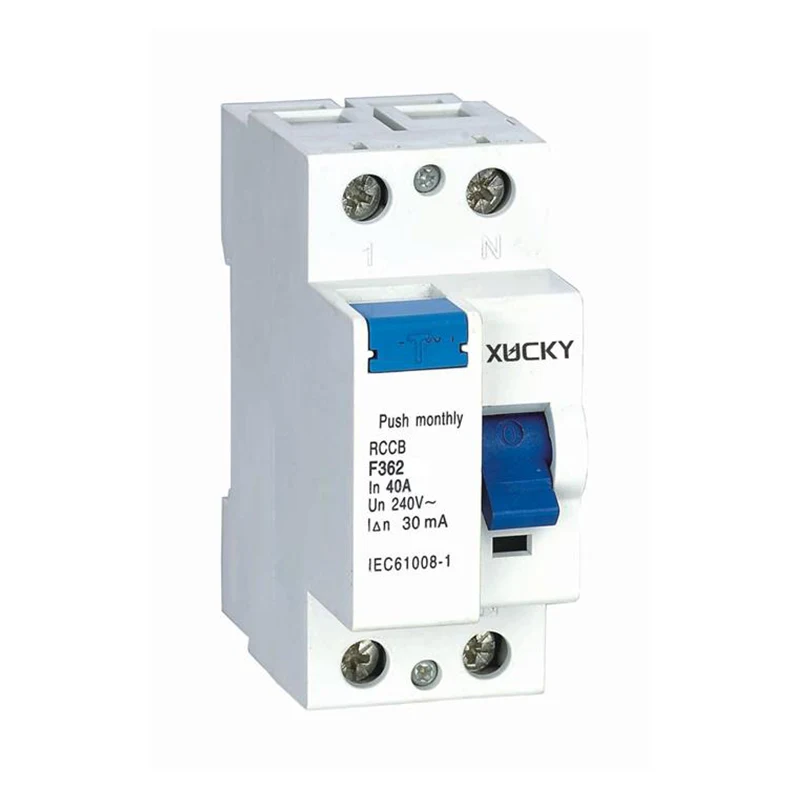

Автомат защити цепи остаточного тока серии F360

Устройство защитного отключения серии F360 было спроектировано и изготовлено в соответствии с новейшими стандартами IEC 61008-1 и соответствует стандартам EN50022 для модульных выключателей. Их можно использовать для загрузки стандартных направляющих с симметричными конструкциями «шляпообразной формы».

Если автоматический выключатель дифференциального тока F360 обнаруживает ток замыкания на землю, он сравнивает его со значением тока срабатывания утечки на землю, и автоматический выключатель немедленно разрывает цепь, если первое значение больше второго.

Автоматические выключатели могут подключать системы заземления, чтобы защитить заряженное тело от непрямого контакта. Он также обеспечивает дополнительную защиту при прямом контакте с заряженным телом, если номинальное значение остаточного тока превышает или равно 30 мА. Помимо защиты заряженного тела при прямом или непрямом контакте, автоматический выключатель также защищает от потенциальной опасности возгорания в случае повреждения изоляции проводов.

Приложение

Устройство защитного отключения F360 разработано в соответствии со стандартами GB16916.1, IEC 61008 и BS4293. Он используется в ситуациях, когда требуется переменный ток частотой 50–60 Гц, однофазный 240 В (220 В), трехфазный 415 В (380 В), например, в промышленности и горнодобывающей промышленности, торговле и домашнем хозяйстве. Его можно использовать для нечастого преобразования линий в нормальных условиях, когда он действует как устройство защиты от поражения электрическим током и утечки оборудования.

Чувствительность срабатывания

Защита прибора от утечек с точностью до 10 мА и использование в ванной комнате

30мА-дополнительная защита от прямого прикосновения.

100мА - согласованный с системой заземления по формуле I△n<50/R, для обеспечения защиты от непрямых прикосновений;

300мА-защита от непрямых прикосновений, а также от пожароопасности.
