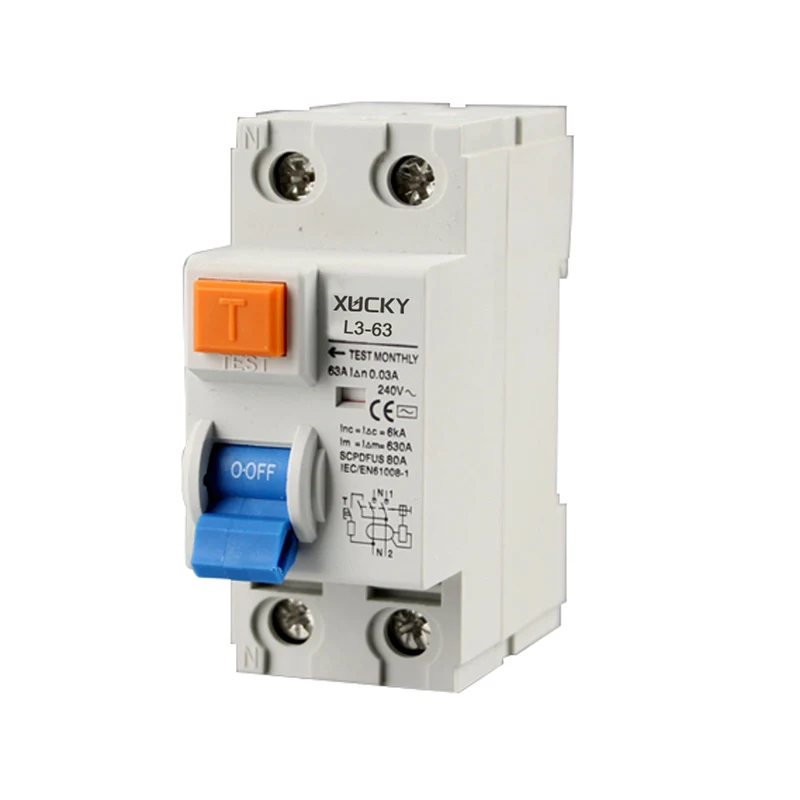

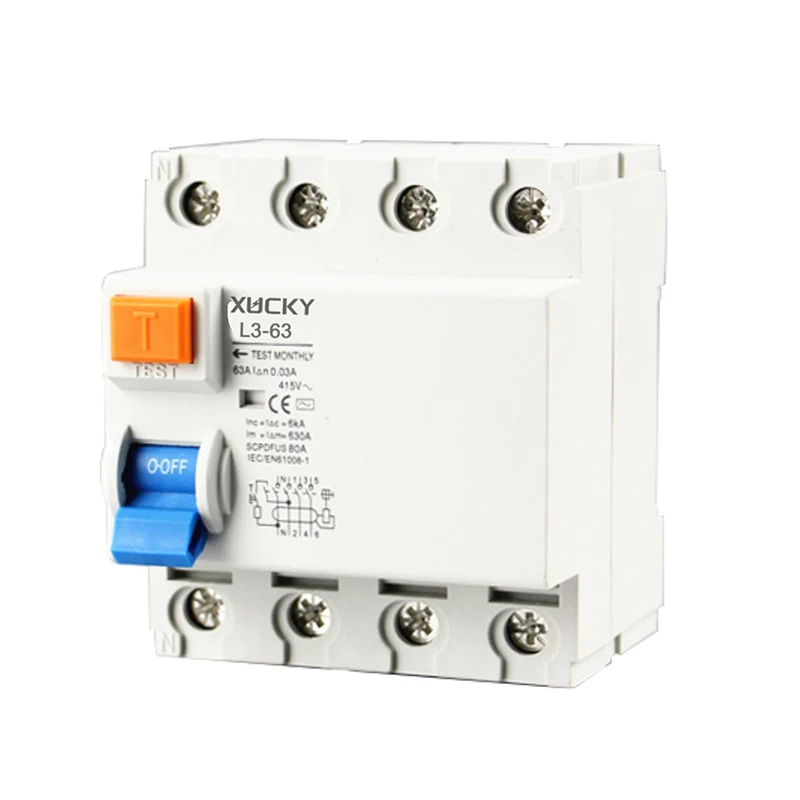

L3-63 Автомат защити цепи остаточного тока

Основные параметры устройства защитного отключения L3-63:

Значение параметра технического параметра

Номинальное напряжение: Un (В) 240 В ~ 1 П+Н, 415 В ~ 3 П+Н

Номинальный ток (А) In: 16 А, 20 А, 25 А, 32 А, А, 40–50 А, 63 А

Номинальный остаточный рабочий ток I (А): 0,03,0,1,0,3

Количество 1п+Н, 3п+Н

Тип переменного тока, тип A в зависимости от условий работы с шунтом постоянного тока Тип задержки Тип S

Номинальный предельный ток короткого замыкания Inc(A): 6000

Номинальный предельный остаточный ток короткого замыкания I c(A): 6000

Номинальная коммутационная и отключающая способность Im(A): 500(In 50А), 630 (In = 63А)

Номинальная остаточная мощность во включенном и выключенном состоянии I м(А): 500 (In 50А), 630 (In = 63А)

Номинальный остаточный ток нерабочего состояния I нет: 0,5I n

Момент затяжки (Нм): 2,5 ~ 4

Внешний вид и установочный размер:

36 градусов-0,42 (1P+N), 72 градусов-0,46 (3P+N), монтажная направляющая TH35-7,5

Уровень загрязнения: 2

Уровень защиты: IP20

Установить категорию Ⅱ класса

ID RCCB (выключатель остаточного тока) и F360 RCCB — это две разные модели устройств защитного отключения, которые являются важными компонентами электрических систем, предназначенных для обеспечения безопасности путем прерывания цепи при обнаружении дисбаланса тока, обычно из-за замыкание на землю или ток утечки.

Идентификатор RCCB:

● Конструкция: ВДТ ID разработано с особым упором на компактность и простоту установки. Его часто используют в жилых и легких коммерческих помещениях.

● Особенности: В комплект поставки входит кнопка тестирования для имитации неисправности и обеспечения правильной работы устройства. Кроме того, он может включать визуальные индикаторы состояния поездки.

● Производительность: ВДТ ID известен своей надежностью и быстрым временем срабатывания, что делает его пригодным для защиты от поражения электрическим током и пожаров, вызванных нарушениями изоляции.

● Технические характеристики: Как правило, он может выдерживать ток до определенного предела (например, 32 А, 40 А) и имеет порог срабатывания для остаточных токов (например, 30 мА).

ВДТ F360:

● Конструкция: ВДТ F360 предназначено для более требовательных промышленных и коммерческих приложений. Он создан для работы в суровых условиях и более высоких нагрузках.

● Характеристики: Эта модель может предлагать расширенные функции, такие как более высокая отключающая способность, повышенная долговечность и, возможно, цифровые интерфейсы для мониторинга и управления.

● Производительность. ВДТ F360 ориентировано на эксплуатацию в тяжелых условиях и обеспечивает надежную защиту от сверхтоков и токов утечки на землю, обеспечивая более высокий уровень безопасности в сложных электрических системах.

● Технические характеристики: обычно он поддерживает более высокие номинальные токи (например, до 63 А и более) и может иметь регулируемые настройки отключения для удовлетворения различных требований применения.

Краткое содержание:

● ID RCCB идеально подходит для жилых и небольших коммерческих помещений, где экономия пространства и простота использования являются приоритетами.

● ВДТ F360 лучше подходит для промышленных и крупных коммерческих сред, где требуется более высокая производительность, долговечность и, возможно, более сложные варианты управления.

● Выбор между ними будет зависеть от конкретных потребностей электрической системы, при этом такие факторы, как допустимая нагрузка, условия окружающей среды и требуемый уровень сложности, играют ключевую роль в процессе принятия решений.
