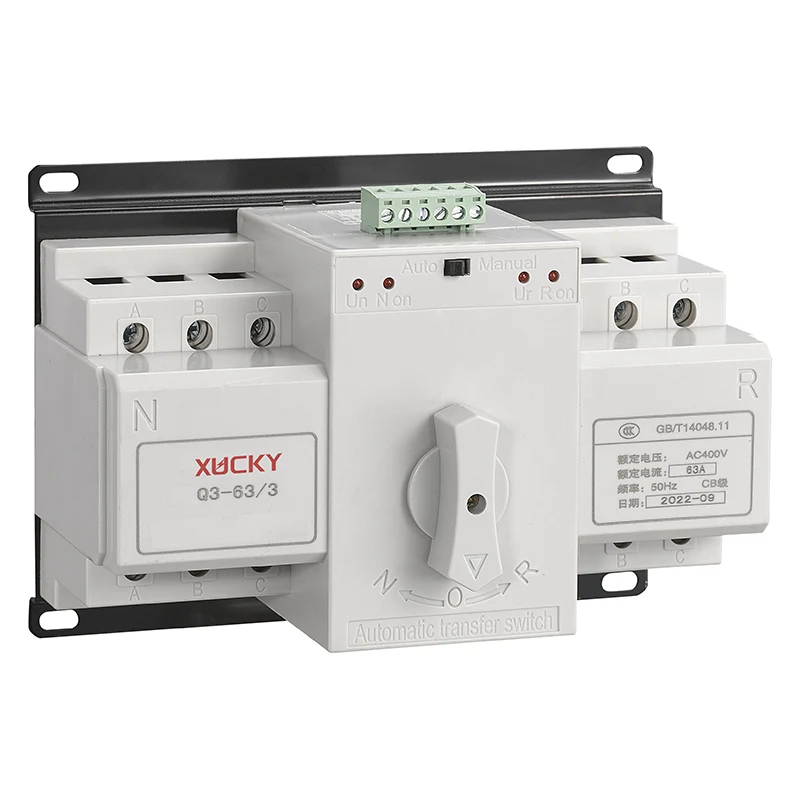

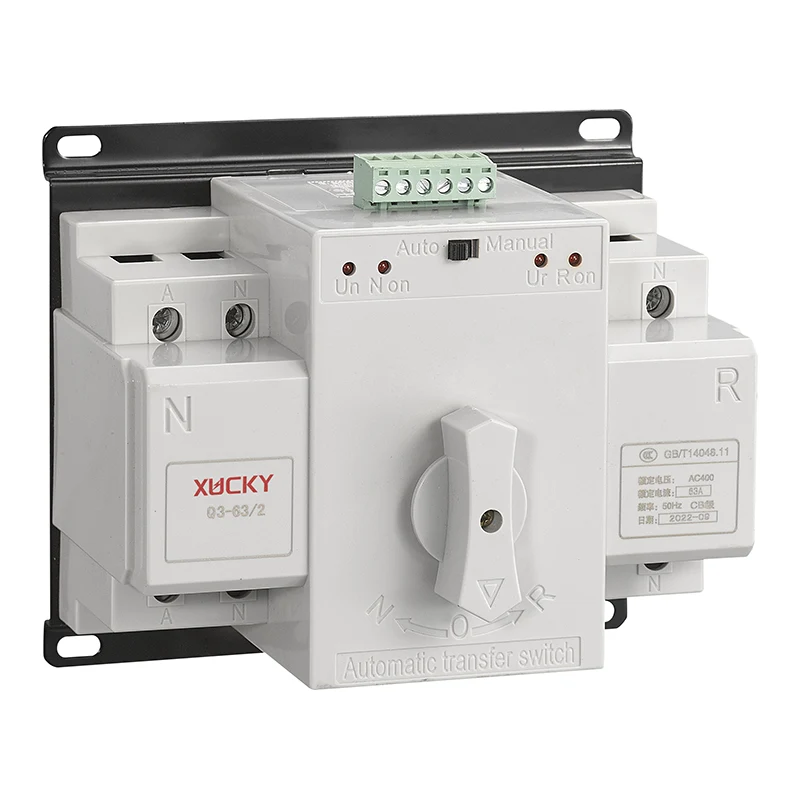

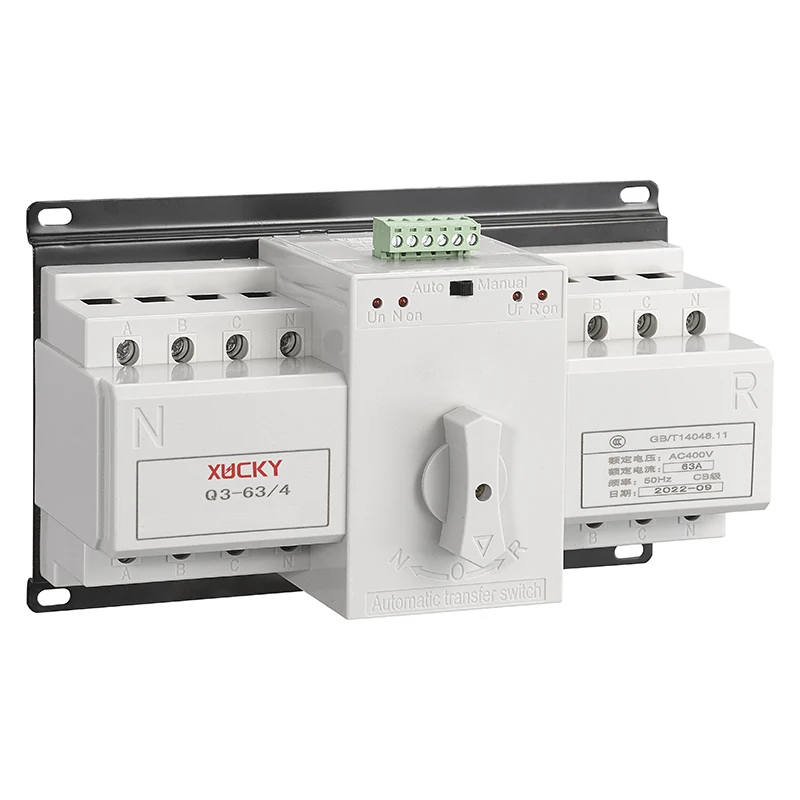

Q3 Автоматический переключатель резерва

Область применения

Автоматический резервный переключатель Q3 (далее — АВР), подходит для системы электропитания переменного тока частотой 50 Гц, номинальным напряжением f 400 В, номинальным током 63 А и ниже. Выбор и преобразование между двумя источниками питания в соответствии с потребностями. ATS имеет функции защиты от перегрузки, короткого замыкания, пониженного напряжения, а также функции пожара, двойного отключения и сигнала закрытия выхода. Особенно применимо для линий освещения в офисных зданиях, торговых центрах, банках, высотных зданиях и других местах с пожарной безопасностью.

Автоматический переключатель Q3 соответствует стандарту GB/T14048.11.

Модели и характеристики

Нормальные условия эксплуатации и условия установки

● Высота места установки не должна превышать 2000м.

● Температура окружающего воздуха

Температура окружающего воздуха не превышает верхний предел +40℃; средняя температура окружающего воздуха за 24 часа не превышает +35℃. Нижний предел температуры окружающего воздуха составляет не менее -5 ℃.

● Атмосферные условия

○ Влажность

При максимальной температуре +40℃ относительная влажность воздуха составляет менее 50%, при более низких температурах допускается более высокая относительная влажность, например до 90% при 20℃. Особые меры следует принять для геля, который иногда образуется из-за изменения влажности.

○ Степень загрязнения: 3

● Условия установки

Устанавливается в месте, защищенном от ударов и проникновения дождя и снега; верхняя клемма подключается к стороне питания, нижняя клемма подключается к стороне нагрузки; наклон между изделиями и вертикальной плоскостью не более 5°.

● Категория установки: Ⅲ

● Внешнее магнитное поле вблизи места установки не превышает в 5 раз геомагнитное поле в любом направлении.

Технический параметр

Основные параметры автоматического включения резерва Q3 см. таблицу 1.

Основные параметры типа клеммы и интеллектуального типа автоматического включения резерва Q3 в таблице 2.

Габаритные и монтажные размеры

Установка

Для подключения провода (кабеля) для АВР применяется одножильный медный провод с поливинилхлоридной (ПВХ) изоляцией или эквивалентный медный стержень, площадь сечения которого выбирается по таблице 4.

Схема подключения АТС

Схема подключения четырехполюсного выключателя

Схема подключения трехполюсного выключателя

Схема подключения выходных клемм ATS

Схема подключения выходных клемм общего типа

Схема подключения выходных клемм интеллектуального типа

Информация для заказа

Пользователи должны указать при заказе:

7.1 Название и тип автоматического включения резерва Q3;

7.2 Номинальный ток (А) автоматического резервного переключателя Q3;

7.3 Полюса (четырехполюсный, АТС - трехфазная четырехпроводная система, когда заказчик не указывает);

7.4 Тип контроллера автоматического включения резерва Q3;

7.5 Количество.

7.6 Требования заказчика к миниатюрным автоматическим выключателям DZ47 или C65

Например: заказ автоматического включения резерва Q3, трехполюсный, номинальный ток 6А, обычного типа, количество 100 шт. Может быть записано как: Q3-63/3P 6A 50 шт.

Закажите автоматический резервный выключатель Q3, четырехполюсный, номинальный ток 63 А, интеллектуального типа, для миниатюрных автоматических выключателей требуется 50 шт. типа DZ47D. Может быть записано как: Q3-63/4P 63A DZ47D 100 шт.
