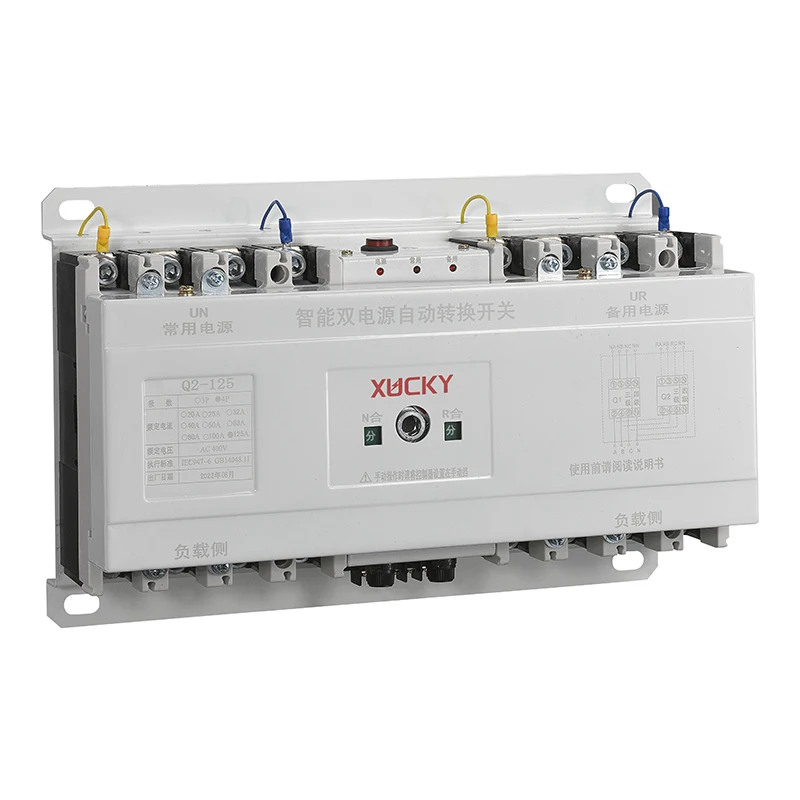

Q2 Автоматический переключатель резерва

Этот домашний резервный переключатель соответствует стандарту GB / T14048.11-2005 «Низковольтное распределительное устройство и устройство управления - оборудование для автоматического переключения». Электрический уровень данного продукта относится к классу CB.

Модели и характеристики

Нормальные условия труда

● Температура окружающего воздуха: -5℃~+40℃, средняя температура за 24 часа ниже +35℃;

● Относительная влажность воздуха не превышает 50% при температуре окружающего воздуха +40℃, при низкой температуре относительная влажность выше. Средняя максимальная относительная влажность самого влажного месяца самого влажного месяца составляет 90%, а средняя минимальная температура этого месяца составляет +25 ℃. Учет образования конденсата на поверхности изделия из-за перепада температур;

● Высота места установки не более 2000м;

● Категория установки: IV;

● Этот выключатель ATS должен быть установлен в месте, не подверженном сильной вибрации, ударам и коррозии;

● Категория использования: A;

● Если вышеуказанные условия не могут быть выполнены, это должно быть решено пользователем и производителем путем консультации.

Базовая структура

Автоматический резервный переключатель Q2 в основном состоит из автоматического выключателя преобразования мощности, работа переключателя имеет три положения состояния, которые пользователь может выбрать: включение общего питания (N), двойное размыкание, включение резервного питания (R), домашний резервный переключатель имеет небольшой размер. , легкий вес, стабильная работа, простота в использовании и так далее.

Установка и использование

При монтаже общий источник питания N должен быть подключен к автоматическому выключателю общего источника питания QN, а резервный источник питания R должен быть подключен к автоматическому выключателю резервного источника питания QR. Когда QN и QR являются четырехпроводными автоматическими выключателями, режим подключения соответствует схеме подключения: 1, 3, 5 QN и QR — это трехфазные (A, B, C) входные клеммы, 7 — нулевая линия. (N) входная клемма, 8 — выходная клемма нулевой линии. Если автоматический выключатель является трехполюсным, необходимо, чтобы нулевая линия NN общего источника питания (N) и нулевая линия NR резервного источника питания (R) были подключены к трехполюсному специальному терминал нулевой линии KG. Конкретные операции см. на электрической схеме. Источник питания Автоматический контроллер с двойным выключателем мощности принимает входную линию A-фазы и нулевую линию N автоматического выключателя QN и QR. Если используется трехполюсный автоматический выключатель, он должен быть подключен к нулевой линии NN и NR, выделенному трехполюсному выключателю. Нулевая клемма находится между двумя автоматическими выключателями. При установке и подключении автоматического выключателя питания не допускайте забывания, разрыва или короткого замыкания линии местного контроллера, подключенной к входной клемме автоматического выключателя.

Установочные размеры

Технический параметр

Использовать операцию

Независимо от того, является ли общий источник питания и напряжение резервного источника питания, оба могут использовать ручное управление. При ручном управлении кнопку ручного/автоматического управления следует перевести в положение ручного управления. При нажатии ручки по часовой стрелке к клемме автоматический выключатель резервного источника питания QR размыкается, общий выключатель питания QN замыкается; при нажатии ручки против часовой стрелки к клемме автоматический выключатель резервного источника питания QR замыкается, автоматический выключатель общего источника питания QN размыкается.

На панели индикатор питания (красный), если индикатор не горит, что указывает на сбой в питании блока автоматического управления, он не может управлять выключателем АВР. После ремонта в нормальном состоянии кнопка ручного/автоматического режима находится в автоматическом положении. Если общий источник питания в норме, переключатель автоматически введет автоматический выключатель общего источника питания QN в замыкающее состояние, на панели загорится индикатор N (желтый); Если общий источник питания неисправен, переключатель ATS автоматически переключится на резервный источник питания QR для источника питания, индикатор резервного источника питания R (зеленый) загорится.

Примечание. Фактический размер имеет преимущественную силу, приведенные выше данные предназначены только для справки.
