Автоматический выключатель в литом корпусе NDM1

Автоматический выключатель в литом корпусе XUCKY NDM1 (NDM1, в дальнейшем именуемый MCCB) — это новые автоматические выключатели, которые были спроектированы и разработаны компанией с использованием передовых международных технологий. Автоматические выключатели обладают следующими характеристиками: компактный размер, высокая отключающая способность, короткое расстояние дугового разряда и устойчивость к вибрациям. Это идеальные изделия, применяемые на суше или на кораблях. Номинальное напряжение изоляции автоматического выключателя составляет 800 В (500 В для NDM1-63), он подходит для распределительной сети переменного тока частотой 50 Гц/60 Гц, номинальным рабочим напряжением 690 В и номинальным током 1250 А, для распределения мощности и защиты цепи и мощности. оборудование от повреждений, вызванных перегрузкой, коротким замыканием, пониженным напряжением и другими неисправностями. Также для защиты от нечастого преобразования цепей и нечастого запуска двигателя, а также от перегрузки, короткого замыкания, пониженного напряжения.

Отправить запрос

Описание продукта

Область применения

Автоматический выключатель в литом корпусе XUCKY NDM1 (NDM1, в дальнейшем именуемый MCCB) — это новые автоматические выключатели, которые были спроектированы и разработаны компанией с использованием передовых международных технологий. Автоматические выключатели обладают следующими характеристиками: компактный размер, высокая отключающая способность, короткое расстояние дугового разряда и устойчивость к вибрациям. Это идеальные изделия, применяемые на суше или на кораблях. Номинальное напряжение изоляции автоматического выключателя составляет 800 В (500 В для NDM1-63), он подходит для распределительной сети переменного тока частотой 50 Гц/60 Гц, номинальным рабочим напряжением 690 В и номинальным током 1250 А, для распределения мощности и защиты цепи и мощности. оборудование от повреждений, вызванных перегрузкой, коротким замыканием, пониженным напряжением и другими неисправностями. Также для защиты от нечастого преобразования цепей и нечастого запуска двигателя, а также от перегрузки, короткого замыкания, пониженного напряжения. Автоматический выключатель NDM1 можно устанавливать вертикально (вертикально) или горизонтально (поперечно).

NDM1 MCCB подходит для изоляции и имеет символ " ".

Автоматический выключатель в литом корпусе NDM1 соответствует стандарту: GB14048.2 «Низковольтное распределительное и контрольное оборудование, Часть 2: автоматические выключатели».

Модель и значение

Примечание:

По полюсу он классифицирует четыре типа:

Тип A: N-полюс без компонентов расцепителя максимального тока, N-полюс все время подключен и не взаимодействует с другими тремя полюсами для включения или выключения;

Тип B: N-полюс без компонентов расцепителя максимального тока, N-полюс может работать с другими тремя полюсами (включение N-полюса перед выключением);

Тип C: N-полюс фиксирован с компонентами расцепителя максимального тока, а N-полюс может действовать с другими тремя полюсами (включение N-полюса перед выключением);

Тип D: N-полюс зафиксирован с помощью компонентов расцепителя максимального тока, а N-полюс все время подключен и не взаимодействует с другими тремя полюсами для включения или выключения.

Автоматический выключатель для распределения без кода, автоматический выключатель для защиты двигателя с 2

Нет кода для прямого управления с помощью ручки; P для электрического управления; Z для поворота ручки.

Классификация по номинальному току расцепителя максимального тока:

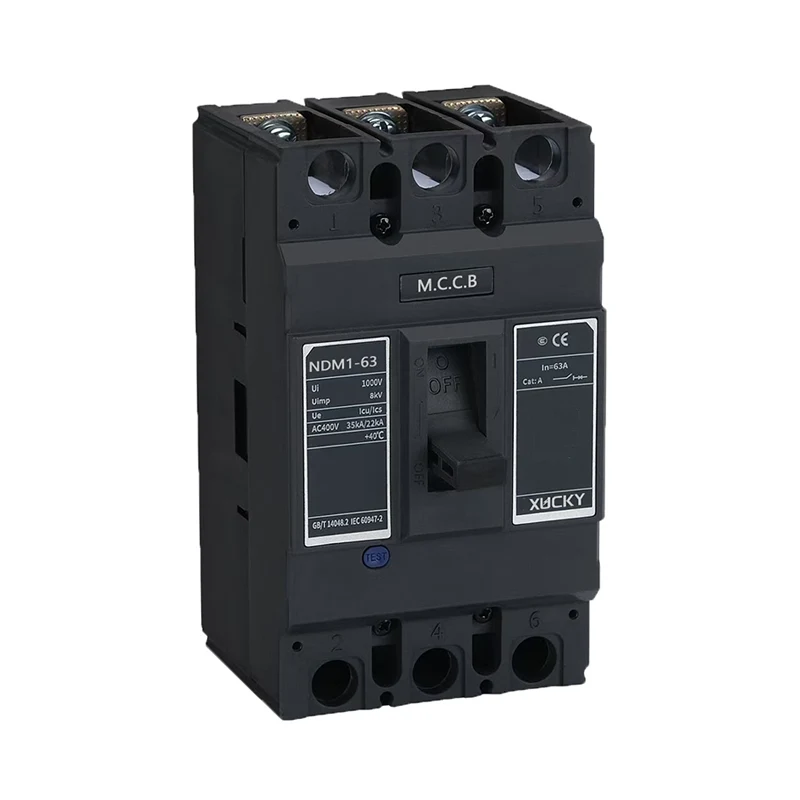

NDM1-63 MCCB имеет девять: 6,10,16,20,25,32,40,50,63 А;

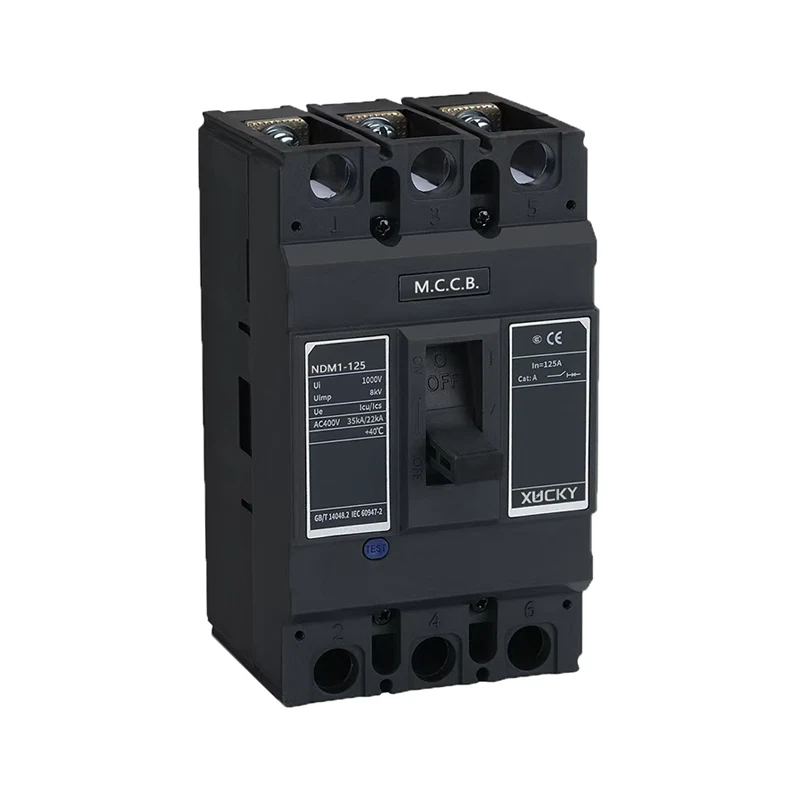

NDM1-125 MCCB имеет одиннадцать: 16,20,25,32,40,50,63,80,100,125 А;

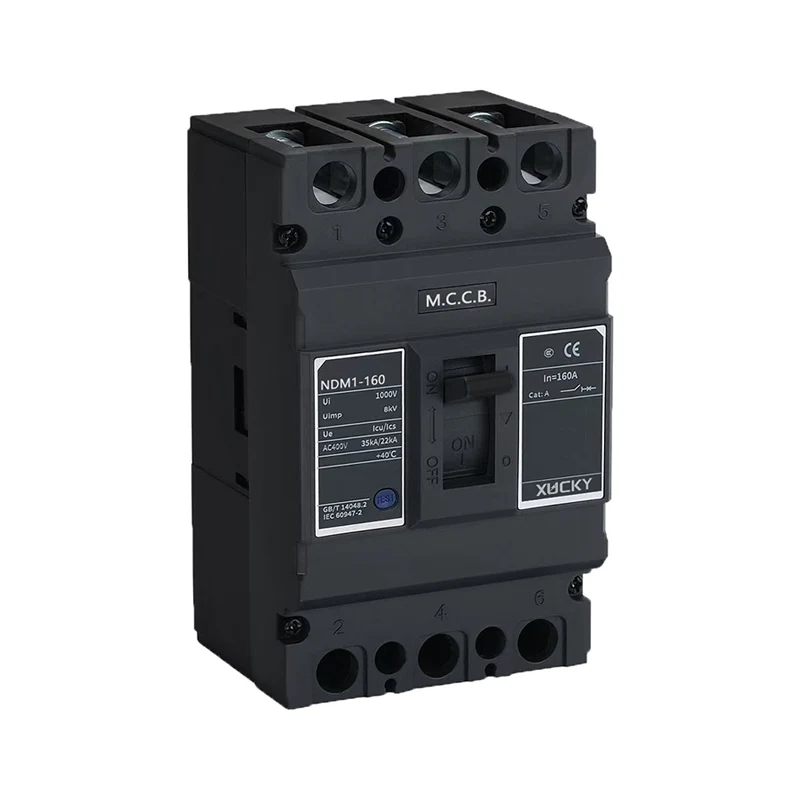

NDM1-160 MCCB имеет девять: 32,40,50,63,80,100,125,160 А;

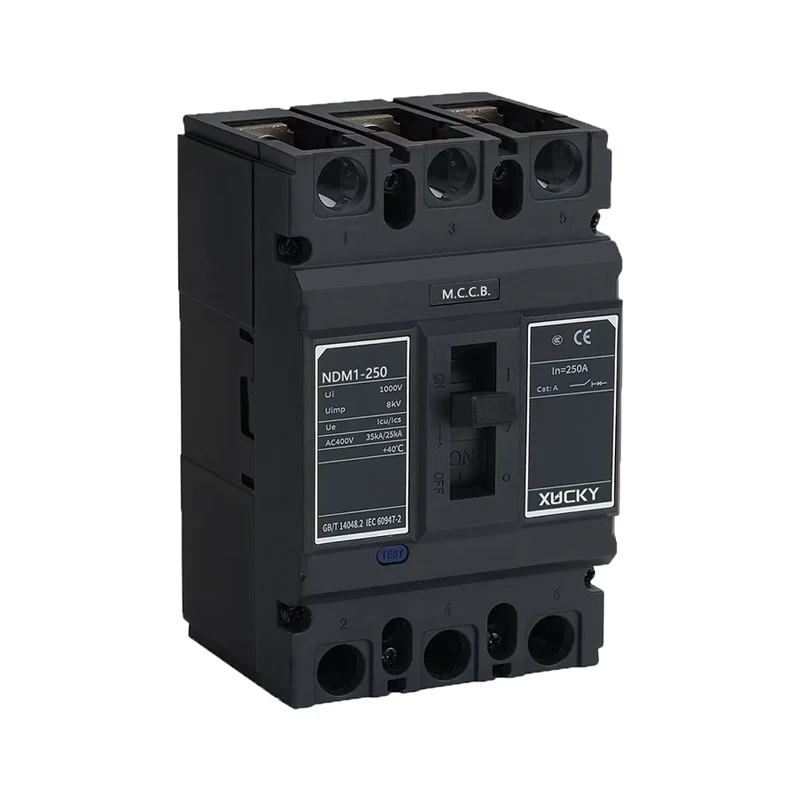

NDM1-250 MCCB имеет семь: 125 140 160 180 200 225 250 А;

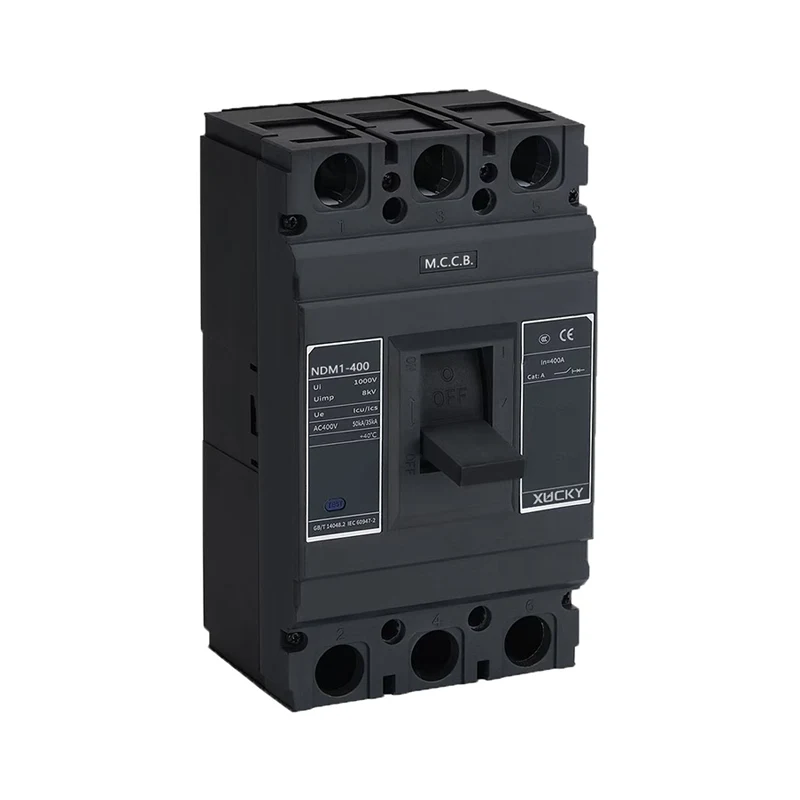

NDM1-400 MCCB имеет пять: 225 250 315 350 400 А;

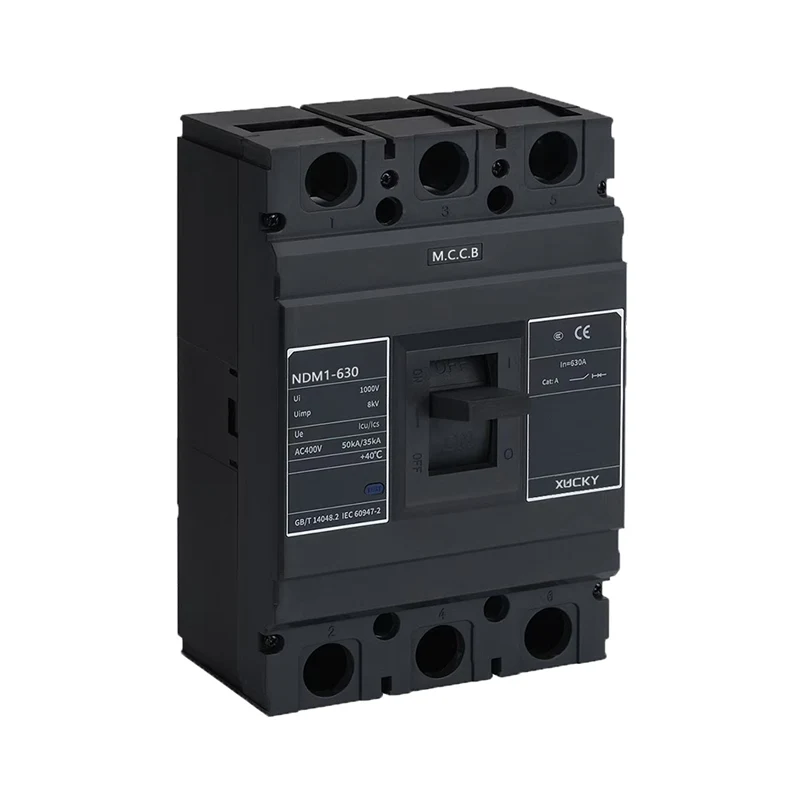

NDM1-630 MCCB имеет три: 400 500 630 А;

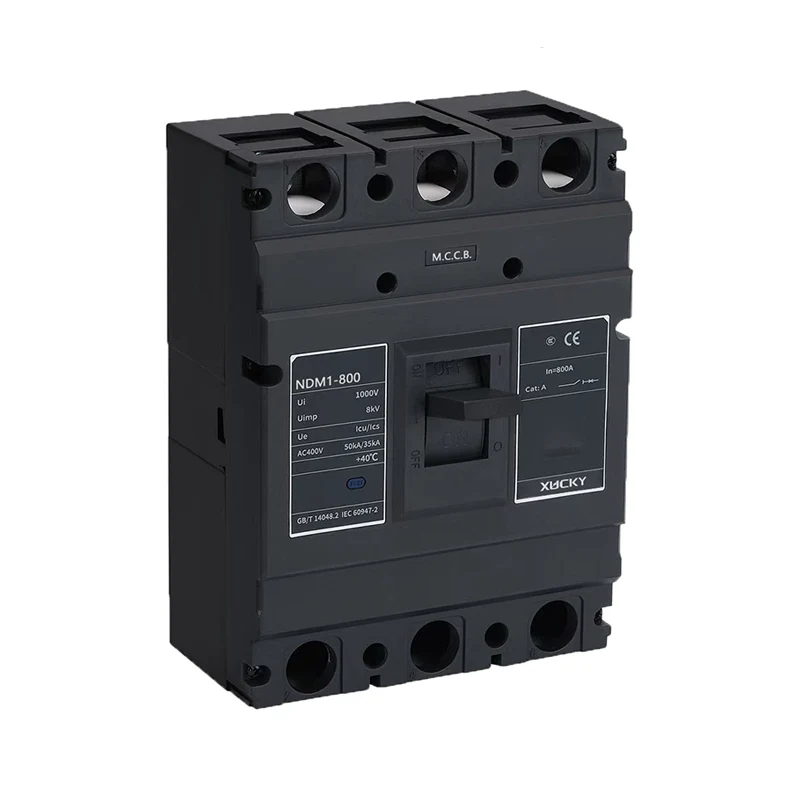

NDM1-800 MCCB имеет три: 630 700 800 А;

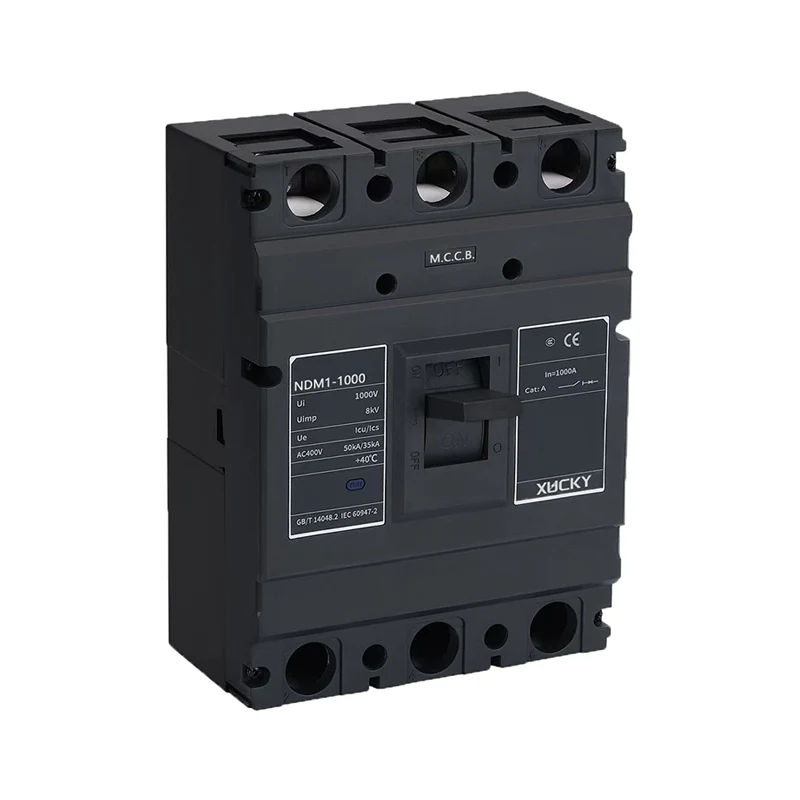

NDM1-1000 имеет два автоматических выключателя: 800, 1000 А.

Примечание. 6А имеет только электромагнитный (мгновенный) тип, не является рекомендуемым.

По способу подключения: проводка спереди платы, проводка сзади платы, тип вставки платы.

По схеме срабатывания сверхтоков: термодинамически-электромагнитный (двойной), электромагнитный (мгновенный).

По наряду бывает двух видов: с нарядом или без него.

В комплект входят внутренние и внешние аксессуары: внутренние аксессуары имеют независимый расцепитель, расцепитель минимального напряжения, вспомогательный контакт и контакт сигнализации. Внешние аксессуары: механизм поворотной ручки, механизм с приводом от электропривода и так далее.

По отключающей способности: L-стандартный тип отключения; М-второй высокоразрывный тип; H-высокий тип разрыва

Нормальные условия эксплуатации

■ Температура окружающего воздуха: -5℃~+40℃, средняя температура за 24 часа ниже +35℃.

■ Высота над уровнем моря: Высота места установки не превышает 2000 м.

■ Атмосферные условия: относительная влажность воздуха при максимальной температуре +40℃ не превышает 50%; При низкой температуре может быть более высокая относительная влажность. Максимальная средняя относительная влажность составляет 90%, а среднемесячная минимальная температура составляет +25 ℃. Учитывайте изменения температуры продукта на поверхности геля.

■ Степень загрязнения: 3.

Основные технические параметры

Основной технический индекс

1. Значение настройки мгновенного действия автоматического выключателя для распределения составляет 10In±20%, NDM1-1000 составляет 7In±20%; Установочное значение характеристики мгновенного действия автоматического выключателя для защиты двигателя составляет 12In ± 20%.

2. Номинальное значение автоматического выключателя указано в таблице 2.

3. При температуре окружающей среды +40 ℃ характеристики действия расцепителя максимального тока распределения показаны в таблице 3, характеристики действия расцепителя максимального тока защиты двигателя показаны в таблице 4.

Характеристики отключающего действия автоматических выключателей с обратнозависимой выдержкой времени для распределения мощности, когда каждый полюс включен одновременно

Нет.	Тестовый ток	Я/В	Установить время	Исходное состояние
1	Условный ток срабатывания	1.05	2ч(In>63A), 1ч(In≤63A)	Холодный
2	Условный ток срабатывания	1.30	2ч(In>63A), 1ч(In≤63A)	Сразу после теста 1

Установочное значение характеристики мгновенного действия автоматического выключателя для распределения составляет 10In±20%, а установочное значение мгновенной характеристики автоматического выключателя для защиты двигателя составляет 12In±20%.

Характеристики отключающего действия автоматических выключателей с обратнозависимой выдержкой времени для защиты двигателя при одновременном включении питания на каждый полюс

Нет.	Я/В	Установить время	Исходное состояние	Примечание
1	1.0	>2 часа	Холодный
2	1.2	≤2 часа	Сразу после теста 1
3	1.5	≤4мин	Холодный	10≤n≤225
3	1.5	≤8 минут	Холодный	225 < в ≤ 630
4	7.2	4с<Т<10с	Холодный	10≤In≤225
4	7.2	6с<Т<20с	Холодный	225 < в ≤ 630

Таблица коэффициентов снижения мощности при изменении температуры

Модель/Коэффициент/Температура	+40℃	+45℃	+50℃	+55℃	+60℃
НДМ1-63	1	0.94	0.88	0.80	0.72
НДМ1-100	1	0.95	0.89	0.84	0.76
НДМ1-225	1	0.96	0.91	0.87	0.82
НДМ1-400	1	0.94	0.84	0.80	0.73
НДМ1-630	1	0.93	0.88	0.83	0.76
НДМ1-800	1	0.93	0.88	0.83	0.76
НДМ1-1250	1	0.88	0.83	0.79	0.76

Габаритные и установочные размеры

NDM1-63, 125, 1 60, 250 Схема и установочные размеры проводки перед платой

NDM1-400, 630, 800, 1000 Схема и установочные размеры проводки перед платой

Аксессуары автоматических выключателей

1. Внутренние принадлежности автоматических выключателей.

1.1 Шунтирующий расцепитель

Номинальное управляющее напряжение питания расцепителя: AC 50Гц, 230В, 400В; 110 В постоянного тока, 220 В, 24 В; При значении между 70%~110% можно надежно отключить автоматический выключатель.

Когда номинальное управляющее напряжение питания независимого расцепителя составляет 24 В постоянного тока, максимальная длина медного провода должна соответствовать следующим требованиям.

Номинальное управление напряжение питания Uc(DC24V)/площадь проводника	1,5 мм²	2,5 мм²
100%Ук 85%Ук	150 м 100 м	250 м 160 м

Если требования приведенной выше таблицы не выполняются, рекомендуется спроектировать схему управления независимым расцепителем, используя следующий рисунок.

1.2 Расцепитель минимального напряжения

Когда напряжение источника питания падает до номинального напряжения расцепителя пониженного напряжения от 70% до 35% диапазона, автоматический выключатель расцепителя пониженного напряжения надежно отключается; когда напряжение питания ниже номинального напряжения, расцепитель пониженного напряжения 35%, расцепитель пониженного напряжения для предотвращения замыкания выключателя; при напряжении питания выше 85% номинального напряжения расцепителя минимального напряжения расцепитель минимального напряжения обеспечивает включение автоматического выключателя. Расцепители минимального напряжения рассчитаны на переменный ток 50 Гц, 230 В, 400 В.

Особое примечание: автоматический выключатель с расцепителем минимального напряжения, только при минимальном напряжении с номинальным напряжением, который может нормально размыкаться и закрываться.

1.3 Выпуск специального счетчика с предоплатой

Номинальное рабочее напряжение Ue специального выпуска счетчика с предоплатой составляет 230 переменного тока/50 Гц, он может нормально работать в диапазоне (65% ~ 110%) Ue. Когда Ctrl отключен, автоматический выключатель задерживает размыкание на 0,5–2 с. Схема подключения специального выпуска счетчика предоплаты

1.4 Номинальные значения вспомогательных контактов и контактов сигнализации указаны в таблице 5.

Классификация

Условный тепловой ток (Ith)

Номинальный ток, когда

400 В переменного тока Ie(AC-15)

Номинальный ток, когда

220 В постоянного тока (DC-13)

Вспомогательный контакт

0.4

0.15

Контакт сигнализации

0.3

0.15

а. Вспомогательный контакт

б. Контакт сигнализации

Контакты сигнализации не срабатывают, когда автоматический выключатель нормально размыкается и замыкается, контакты сигнализации переключаются между нормальным размыканием и нормальным замыканием только после свободного срабатывания или аварийного отключения.

2. Внешний аксессуар для автоматических выключателей.

2.1 Моторный приводной механизм. Номинальное значение и код приведены в Таблице 6.

Категория/модель	НДМ1-63. 125.160. 250	НДМ1-400. 630. 800. 1000
Тип структуры	Электромагнит	Мотор
Код напряжения переменного тока	50 Гц переменного тока, 230 В, 400 В переменного тока.	50 Гц переменного тока, 230 В, 400 В переменного тока.
Код напряжения постоянного тока	110 В постоянного тока, 220 В постоянного тока	110 В постоянного тока, 220 В постоянного тока

ПРИМЕЧАНИЕ. После отключения автоматического выключателя с электрическим приводом электрический привод должен снова сжать выключатель, после чего он сможет замкнуться.

Соответствующие письма	Имя функции	Функция, соответствующая модели
a	Особенности модели	Литой корпус NDM1 Автоматический выключатель
b	Код номинального тока корпуса	63А, 125А, 160А, 250А. 400А, 630А, 800А. 1000А
c	Характеристика отключающей способности код	стандартный взлом тип;
d	Код режима работы	Нет кода для ручки операция; P для электрического операция; Z для поворота ручки операция
e	Полюс	3-три полюса; 4-четыре полюса
f	Название выпуска	2 Электромагнитный выпускать; 3 Двойной выпуск
g	Аксессуар	00 Без аксессуаров 08 Контакт сигнализации 10 Шунтовый релиз 20 Вспомогательный контакт 30 Расцепитель минимального напряжения 40 Независимый расцепитель, Вспомогательный контакт 50 Шунтовый расцепитель, Расцепитель минимального напряжения 60 Два набора вспомогательных контактов 70 Вспомогательный контакт, расцепитель минимального напряжения 18 Независимый расцепитель, контакт сигнализации 28 Вспомогательный контакт, контакт сигнализации 38 Расцепитель минимального напряжения, контакт сигнализации 48 Независимый расцепитель, Вспомогательный контакт, Контакт сигнализации 58 Независимый расцепитель, Расцепитель минимального напряжения, Контакт сигнализации 68 Два набора вспомогательных контактов, контакт сигнализации 78 Вспомогательный контакт, расцепитель минимального напряжения, контакт сигнализации 10-летний выпуск специального счетчика с предоплатой 40Y Специальный выпуск счетчика с предоплатой, дополнительный контакт 50Y Специальный расцепитель счетчика с предоплатой, вспомогательный контакт, расцепитель минимального напряжения 18 лет, специальный выпуск счетчика с предоплатой, контакт сигнализации 48Y Специальный выпуск счетчика с предоплатой, вспомогательный контакт, контакт сигнализации 58Y Специальный расцепитель предоплаченного счетчика, расцепитель пониженного напряжения, контакт сигнализации
h	Приложение	Нет кода для распределение; 2 для двигателя защита
i	Обычные продукты	Нет кода; Т для прозрачного обложка продуктов
j	Сила тока	10, 16, 20, 25, 32, 63, 80, 100, 125, 160, 180, 200. 、225、250、315、350、400、500、630、700、800、1000

Пример: NDM1-63/33102 63A означает автоматический выключатель в литом корпусе типа NDM1, номинальный ток корпуса 63 А, отключающая способность стандартного типа, управление с помощью ручки, 3 полюса, двойной расцепитель, с независимым расцепителем, для защиты двигателя, номинальный ток 63 А. .

Выбор, установка и использование должны соответствовать руководству по эксплуатации продукта или соответствующим национальным стандартам.

Примечание. N-полюсный тип 4-полюсного автоматического выключателя делится на тип A и тип B, который по умолчанию не указан как тип B.
