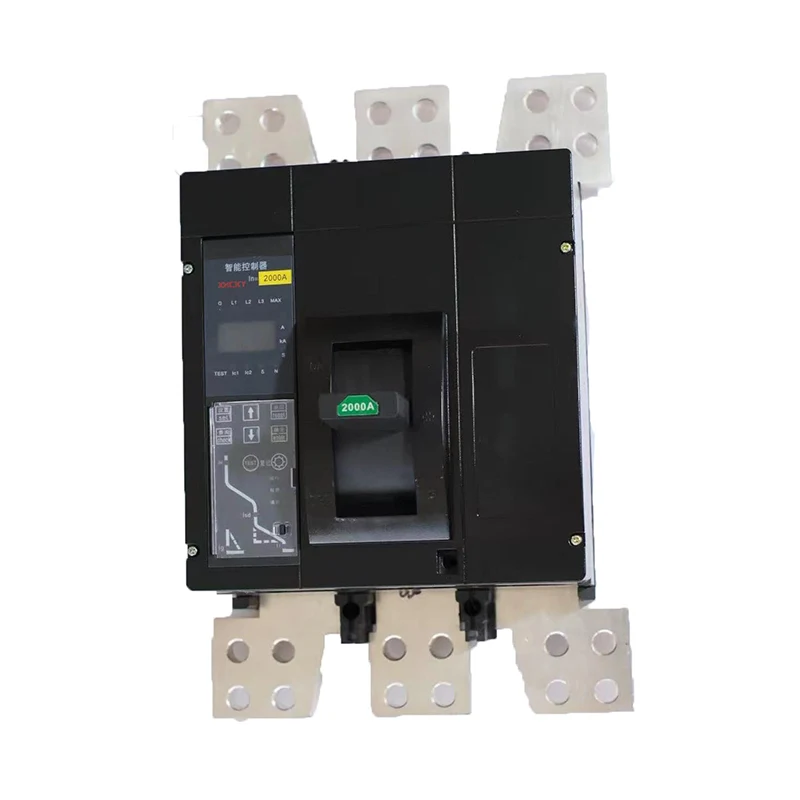

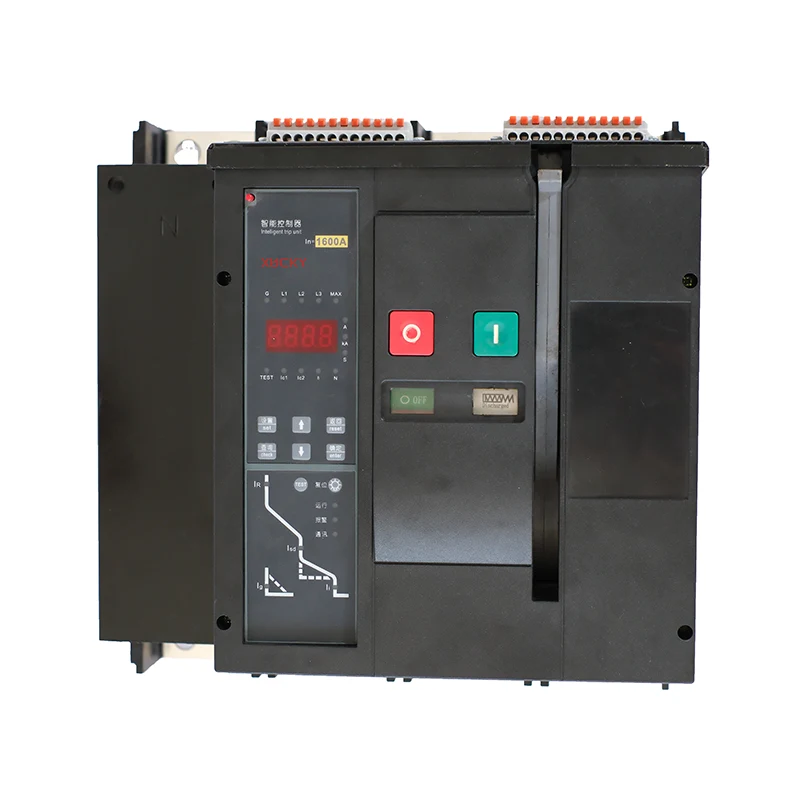

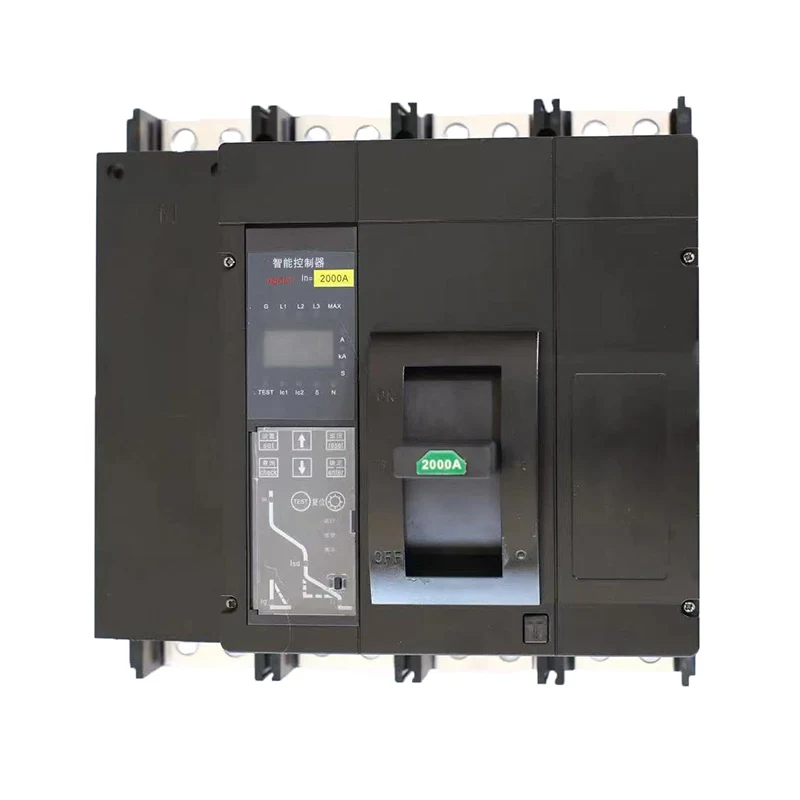

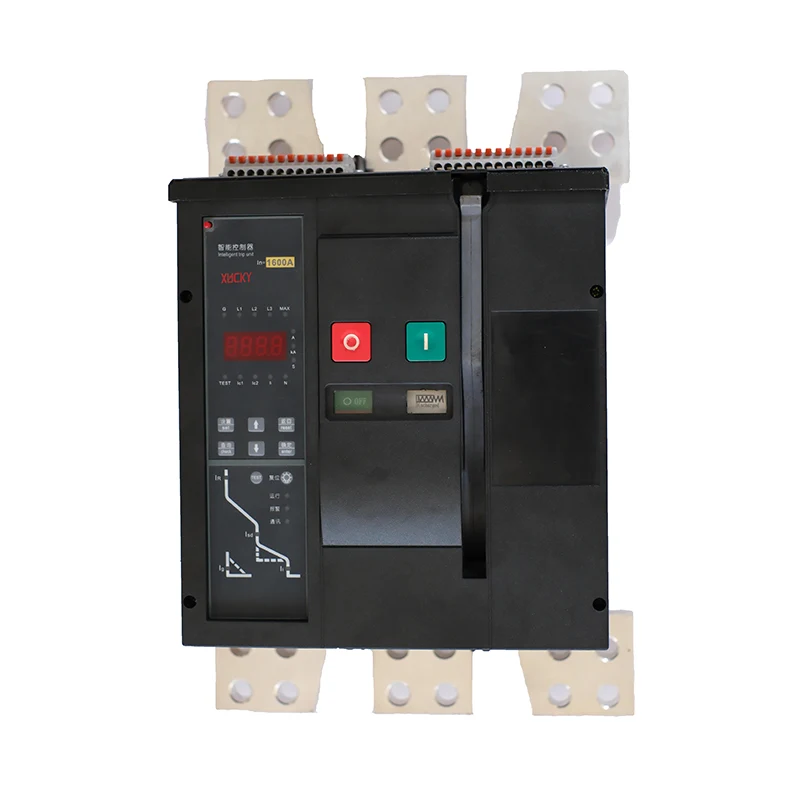

Новые автоматические выключатели в литом корпусе M1-2000 являются модульными, интеллектуальными, миниатюрными, простыми в установке, меняют концепции, модульными интеллектуальными контроллерами, с функциями связи и измерения, новыми модульными ручными механизмами и новым модульным электрическим механизмом, основной электрический механизм тот же. рамочный механизм, прошедший сотни тысяч строгих рыночных оценок и практических применений. Контактная система не имеет поперечного сечения от входного конца к выходному концу, что обеспечивает лучшее размыкание и кратковременную выдержку тока и температуры. Дугогасительная камера использует лестничную решетку высокой плотности и технологию управления двойной дугогасительной камерой для обеспечения надежности разрыв тока.

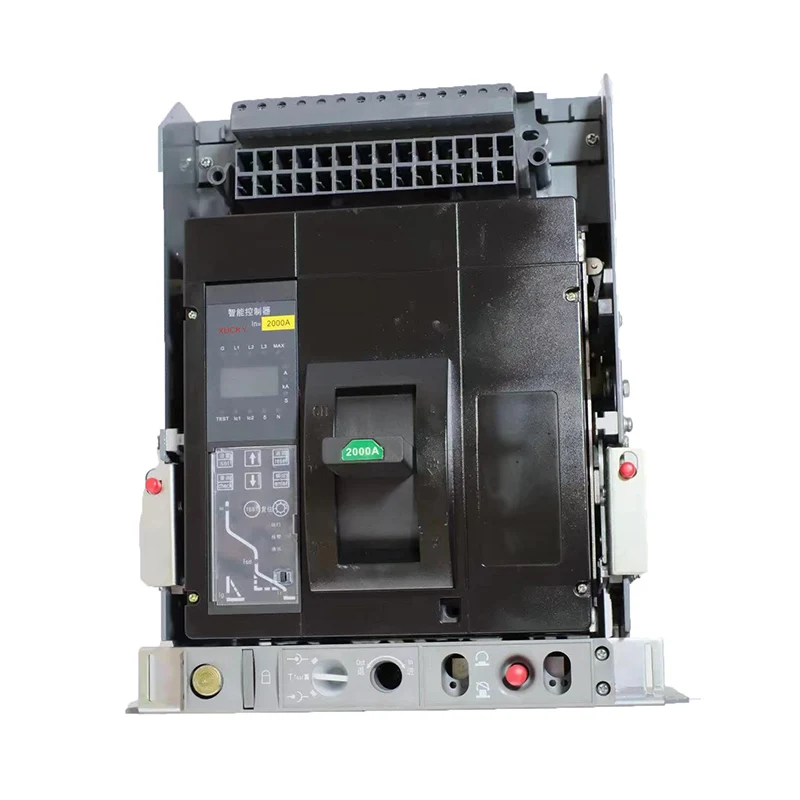

Способ установки переключателя: фиксированный и выдвижной. Серия M1E- 2000A Автоматический выключатель в литом корпусе (далее - автоматический выключатель), номинальное напряжение изоляции 1000 В, подходит для переменного тока 50 Гц/60 Гц, номинальное рабочее напряжение AC380/400/4 15 В, AC 500 В, AC 660/690 В, AC 800 В, номинальный рабочий токIn
В цепях на 800А, 1000А, 1250А, 1600А, 2000А используется для распределения электрической энергии. В дополнение к перегрузке, длительной задержке, обратному ограничению времени и короткому замыканию, короткой задержке с фиксированным ограничением времени, короткому замыканию, короткому замыканию, обратному ограничению времени, мгновенному короткому замыканию, заземлению, перегрузке и сигнализации, функции отключения сигнализации, которая может защитить линию и источник питания. Помимо того, что оборудование не повреждено, оно также имеет возможность передавать ток, напряжение, мощность, электрическую энергию, частоту и т. д. продукта на главный компьютер или другие системы управления энергоэффективностью. Такая информация, как срок службы, открытие и Статус закрытия, количество операций и т. д. могут использоваться для обнаружения и мониторинга автоматических выключателей, снижения затрат на эксплуатацию и техническое обслуживание электросети, а также предоставления информации на будущее. Системы энергоэффективности предоставляют необходимые данные.
Серия M1Z- 2000 Автоматический выключатель в литом корпусе (далее - автоматический выключатель), номинальное напряжение изоляции 1200 В, подходит для номинального режима работы. Напряжение 500 В постоянного тока (последовательное соединение 2P), 600 В постоянного тока (последовательное соединение 2P), 750 В постоянного тока (последовательное соединение 3P), 1000 В постоянного тока. (подключение серии 4P), DC1200В (4PSeries), используется для распределения электрической энергии в цепях с номинальные рабочие токи 800А, 1000А, 1250А, 1500А, 1600А, 2000А. При этом защищает линии и силовое оборудование от перегрузки, короткого замыкания и пониженного напряжения (с расцепителем минимального напряжения).
При использовании функции изоляции соответствующий символ:
FX-Соответствует стандартам: IEC60947-2.
1) Температура окружающего воздуха: -35°C ~ +70°C (продукты ETC: -309°C ~ +70°C); среднее значение за 24 часа не превышает +35°С;
2) Условия хранения: от - 40°С до +75°С;
3) Высота: ≤2000м;
4) Атмосферные условия: температура окружающего воздуха +40°С, относительная влажность 95%;
5) Уровень загрязнения: Уровень 3;
6) Уровень защиты: IP20;
7) Категория установки: главная цепь и расцепитель минимального напряжения: категория установки II; вспомогательная цепь и схема управления; категория установки II;
Примечание. Параметры отключения автоматических выключателей в литом корпусе DAM1-2000 и DAM1Z-2000 устанавливаются в соответствии с
до температуры окружающей среды + 40°С. Когда температура окружающей среды находится в диапазоне от +409C до +70°C, пользователю необходимо снизить номинальные характеристики для использования. Коэффициент снижения характеристик см. в «Таблице коэффициентов снижения номинальных характеристик при изменении температуры продукта».
Контроллер предоставляет 6 дополнительных формул кривой перегрузки.
1. Описание параметров, отображаемых в окне амперметра.
Когда горит индикатор «%», отображаемое значение является значением износа контактов.
Когда горит индикатор «Х 10», меньшее значение соответствует количеству операций размыкания и замыкания автоматического выключателя.
Индикаторы «δ», «%» и «L1/L2/L3» загораются одновременно, а отображаемое значение представляет собой степень дисбаланса соответствующей фазы.
Индикаторы «If» и «A/KA» загораются одновременно, и отображаемое значение представляет собой ток заземления.
Индикаторы «L1/L2/L3» и «A/KA» загораются одновременно, и отображаемое значение соответствует соответствующему фазному току.
Индикаторы «N» и «A/KA» загораются одновременно, и отображаемое значение представляет собой ток N-фазы.
Индикатор «A/KA» мигает, указывая на KA, и горит постоянно, указывая на A.
2. Описание параметра, отображаемое в окне вольтметра.
Любой из индикаторов «U1, U2, U3» и «V» горит одновременно, указывая соответственно на трехфазное линейное напряжение.
Любой из индикаторов «U1, U2, U3» и три индикатора «UN» и «V» горят одновременно, указывая на соответствующее фазное напряжение.
Индикатор «HZ» загорается, указывая частоту. Если напряжение не подключено, значение по умолчанию составляет 50 Гц.
Горящий индикатор «COS» указывает на коэффициент мощности.
Горящий индикатор «KW» указывает на активную мощность.
Индикатор «КВт» мигает, указывая на активную зарядку, а единица измерения — киловатт-часы.
3. Самодиагностика идентификация неисправностей.
Если на панели управления загорается лампочка «Т», это означает, что произошла неисправность самодиагностики. Нажмите кнопку ОК, чтобы отобразить код неисправности.
Если неисправность устранена, нажмите кнопку возврата, чтобы погасить индикатор неисправности «Т» самодиагностики и вернуться в нормальное состояние; если имеется несколько диагностических неисправностей, нажмите клавиши ▲ и ▼ для циклического просмотра кодов неисправности. Код неисправности устранен. заключается в следующем:
Как показано на панели контроллера, во время работы контроллер имеет следующие различные состояния:
1. Состояние настройки: индикатор «Настройка» всегда горит, и значения настроек различных характеристик защиты можно просмотреть или изменить.
2. Статус запроса: индикатор «Запрос» всегда горит, и можно просмотреть историческую информацию о неисправностях.
3. Статус проверки: индикатор «Тест» всегда горит, и можно выполнить проверку отключения.
4. Статус неисправности: индикатор «неисправность» всегда горит, указывая тип неисправности, а ток и время неисправности отображаются в цикле.
5. Состояние тревоги: индикатор «Тревога» мигает, указывая на то, что идет процесс задержки неисправности.
6. Статус хранения: индикатор «Хранение» мигнет один раз, указывая на то, что произошло изменение данных.
7. Статус самодиагностики: горит индикатор «T», указывая на то, что контроллер имеет неисправность самодиагностики.
8. Статус связи: есть только у типа H. Индикаторы «Tx, TR» мигают, указывая на то, что идет передача данных.
Используя функциональные клавиши ▲, ▼, OK, возврат и другие клавиши на панели контроллера, можно реализовать функции настройки, запроса и тестирования. Нажимайте функциональную клавишу для переключения между тремя состояниями: настройка, запрос и проверка; нажимайте клавиши ▲ и ▼, чтобы выбрать функциональные элементы или увеличить или уменьшить значения параметров; нажмите кнопку ОК, чтобы войти в состояние функции или сохранить измененные данные; нажмите клавишу возврата, чтобы вернуться на предыдущую страницу. Операция 1 уровня. Различные настройки параметров защиты должны обеспечивать I.>I.>lg. и рекомендуется lLc1> ILc2. Этапы операции следующие:
Шаг 1: Нажимайте функциональную клавишу, пока не начнет мигать индикатор «Настройки», и снова нажмите клавишу ОК. В это время индикатор «Настройки» все еще мигает, и индикатор определенной категории защиты горит, что указывает на то, что он вошел в состояние настройки значения настройки.
Шаг 2: Нажимайте клавиши ▲ и ▼, чтобы просмотреть исходные данные настройки различных значений настроек. Если вы хотите изменить определенное значение настройки, нажмите кнопку «ОК». В это время индикатор «Установить» всегда горит. Используйте клавиши ▲ и ▼ для регулировки, пока не будет достигнуто необходимое значение. Нажмите клавишу ОК. Индикатор «Сохранить» загорится один раз, указывая на то, что модификация сохранена. Измененные данные. Нажмите клавишу возврата, чтобы выйти из изменения значения настройки.
Шаг 3: Повторяйте шаг 2, пока все значения настроек не будут изменены. Нажмите кнопку возврата, чтобы выйти из функции настройки.
При изменении уставок различных характеристик защиты обращайтесь к следующим двум таблицам:
|
|
|
|
|
|
lc1 |
И/ИЛИ |
|
|
|
_ |
（К）::tc： |
|
|
|
_____ _ |
И/ИЛИ |
Контроль нагрузки l ток значение настройки |
|
|
_ |
Т(К):tuor_ |
|
|
|
8 |
_ |
Текущее значение настройки дисбаланса |
▁ |
|
_ |
Значение настройки времени задержки t, |
|
|
|
し |
_ |
Уставка тока заземления I |
|
|
C |
Заземление с обратнозависимой выдержкой времени значение настройки времени t, |
|
|
|
Заземление с обратным сдвигом времени коэффициент С, |
(S мигает зеленым светом) |
||
|
し |
И/ИЛИ |
Перегрузка по току длительной задержки значение установки I, |
|
|
S |
Перегрузка, обратная длинная задержка значение настройки времени задержки T(K):ta |
|
|
|
S |
И/ИЛИ |
Короткое замыкание, задержка короткого замыкания обратнозависимое по времени значение настройки тока l |
_ |
|
И/ИЛИ |
Исправлена задержка короткого замыкания время токовое заданное значение l,a |
(Мигает красный свет S) |
|
|
_ |
Исправлена задержка короткого замыкания значение настройки времени задержки t, |
|
|
|
|
И/ИЛИ |
Короткое замыкание мгновенное текущее значение настройки I |
_ |
1) Схема подключения главной цепи изделия
Схема подключения главной цепи изделий переменного тока (М1-2000,М1Е-2000)
2) Схема главной цепи изделия постоянного тока (M1Z-2000).
3) Ориентировочное сечение соединительного провода
|
Номинальный ток (А) |
800 |
1000 |
1250 |
1600 |
|
Размер медного стержня: ширина × толщина (мм) |
50×5 |
50×6 |
50×8 |
50×10 |
|
Количество медных стержней |
2 |
2 |
2 |
2 |
|
Момент затяжки клеммного винта M10 (Н·м) |
|
|
20 |
|
Установочные размеры типа М1- 1600
Установочные размеры М1-1 600/2П
Установочные размеры М1-1 600/3П
Установочные размеры М1-1600/4П
Установочные размеры типа М1-2000
4) Размеры изделия для проводки задней панели
a) Размеры горизонтальной разводки задней панели (R1)
Примечание. Неуказанные допуски размеров соответствуют стандарту GB/T 1804-c.
б) Размеры изделия вертикальной проводки (R2) за платой
4П
Примечание. Неуказанные допуски размеров соответствуют стандарту GB/T 1 804-C.
Размеры задней панели выдвижного типа (электрическая)
Задние установочные размеры
Размеры монтажных отверстий для монтажа на опорной плите
|
серийный номер |
Толщина медного стержня проводки (мм) |
|
1 |
6.8 |
|
2 |
10.12 |
|
_ |
15 |
|
4 |
20 |
|
Примечание. При заказе необходимо указать длину винтов с шестигранной головкой под торцевой ключ. |
|
Примечание. X-X, Y-Y на рисунке — центры трехполюсного выключателя; неуказанные допуски на размеры соответствуют стандарту GB/T 1 804-C.
Безопасное расстояние
Минимальное безопасное расстояние между автоматическим выключателем и верхней, нижней, боковой и передней панелью при установке показано на рисунке ниже.
