CM1E LONGED CURECTER

Сфера применения

CM1E Низкий напряжение регулируемое выключатель схемы (далее, называемый автоматическим выключателем), выключатель цепи имеет небольшой размер, высокая пропускная способность, короткая дуга, анти вибрация. Его номинальное напряжение изоляции составляет 800 В, подходящее для распределительной сети AC 50 Гц, номинального напряжения AC400V, номинального тока до 1250A и ниже, используемого для распределения электрической энергии и защиты цепного и энергосбережения от перегрузки, короткого замыкания, недостатков и других ошибок. Его также можно использовать для нечастого преобразования линии и нечастого запуска двигателя. Выключатель схемы может быть установлен по вертикали или горизонтально установлен. Выключатель низкого напряжения обладает функцией изоляции.

Основные особенности

CM1E Регулируемый электронный выключатель схемы сформированного корпуса имеет три функции защиты, выключатель цепи с категорией использования B подключен к другим устройствам защиты короткого замыкания в одной и той же цепи, полностью необязательно при краткосрочных обстоятельствах; С пятью функциями отключения пользователь может установить оборудование через выпуск шунта в соответствии с током нагрузки, электронный выпуск шунта питается самим выключателем схемы; Ток -сигнал и мощность управления от трансформатора круговой цепи, установленного в цепи,; С выпуском шунтирования пожарной защиты для тревожного, но не отключения, когда ток нагрузки перегружен, выключатель цепи не переключается и выводит пассивный контакт, управляя соответствующим устройством тревоги; Размеры и спецификации такие же, как и у CM1 MCCB, установка может быть изменена.

Примечание. В настройке должен быть установлен переключатель циферблата!

Примечание:

1. Отрегулируйте перегрузку Действия Донка задержки. Ток IR1, в соответствии с различным номинальным током с номинальным автоматическим выключателем, 4-10 файлов могут быть скорректированы;

2. Отрегулируйте время действия длительной задержки T1, 4 файла можно настроить;

3. Отрегулируйте короткое задержку с коротким затяжным действием Ток IR2, 9 файлов можно настроить;

4. Отрегулируйте время действия с короткой задержкой T2, 4 файла могут быть скорректированы;

5. Отрегулируйте короткое замыкание мгновенное действие. ТОРКОЕ ДЕЙСТВИЕ IR3, 9 файлов могут быть скорректированы;

6. Отрегулируйте предварительное действие, ток IR0, 7 файлов можно настроить.

Основные технологические параметры

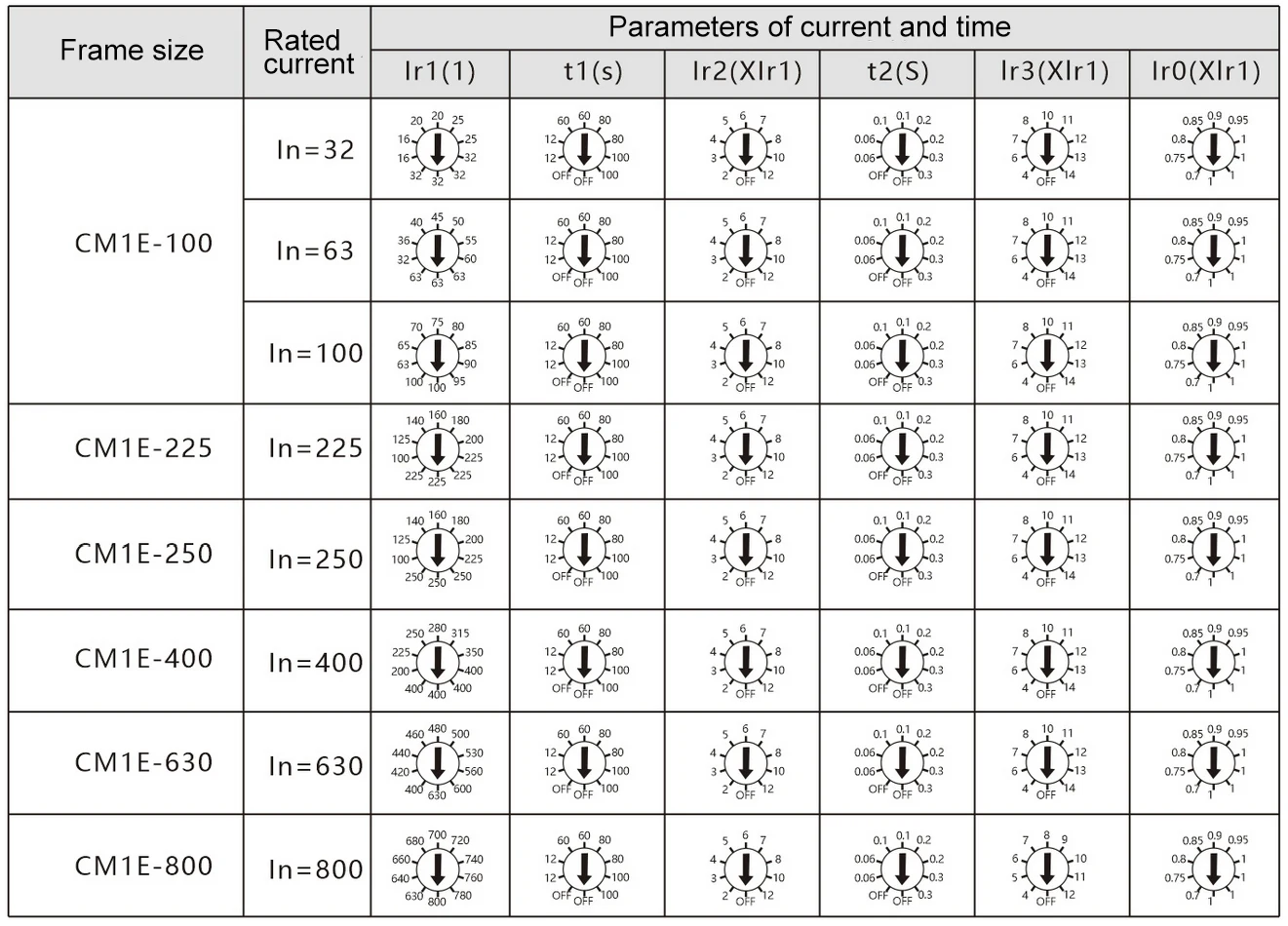

Диапазон настройки интеллектуального контроллера показан в таблице

Основные технические данные цепного выключателя показаны в таблице

Характеристики высвобождения

а Характеристики электрической поездки

Благодаря перегруженному обратному времени длительной задержке, короткому затянувшему времени, краткосрочному обратному времени, ограничению короткой задержки, мгновенным действиям короткого замыкания и другими функциями защиты, характеристики защиты могут быть настроены пользователями.

беременный Перегрузить длительную задержку характеристики действий по защите времени в таблице 4.

в Характеристики защиты от короткого замыкания в таблице 5.

дюймовый Характеристики мгновенной защиты мгновенной замыкания в таблице 6.
