Переключатель переключения

I. Применимый диапазон

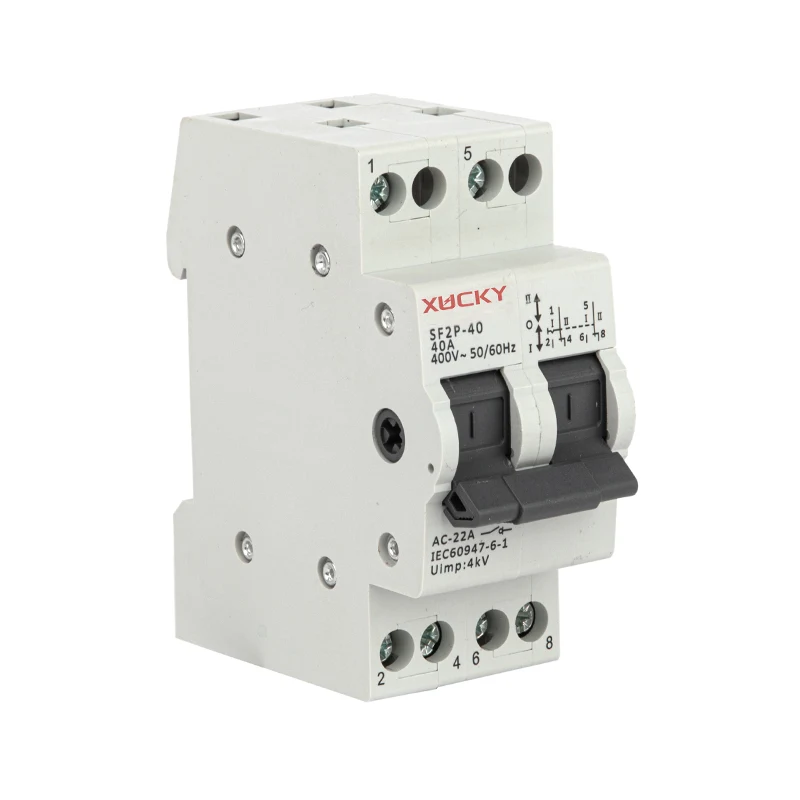

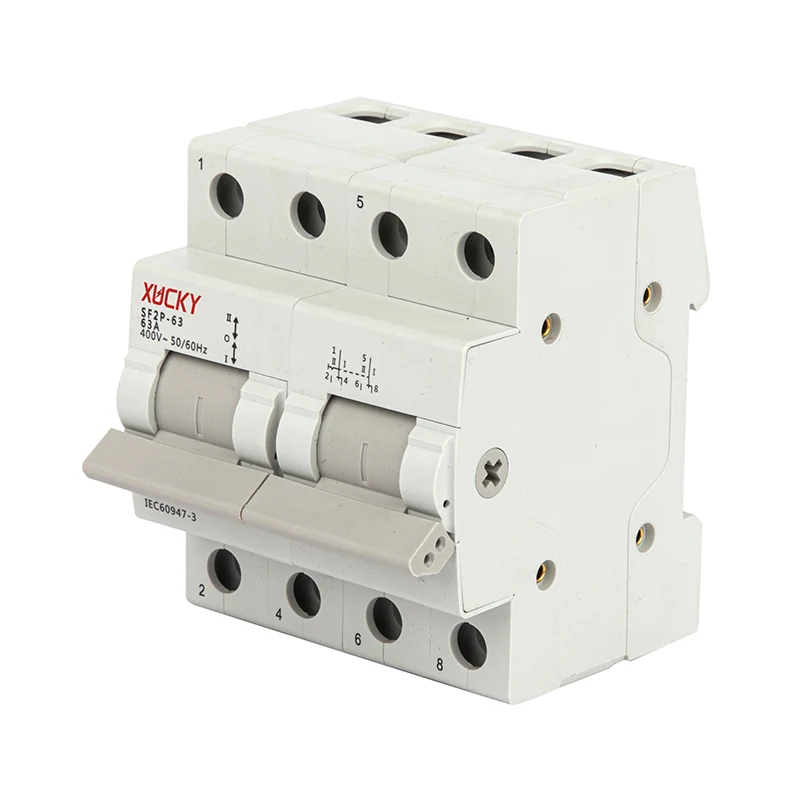

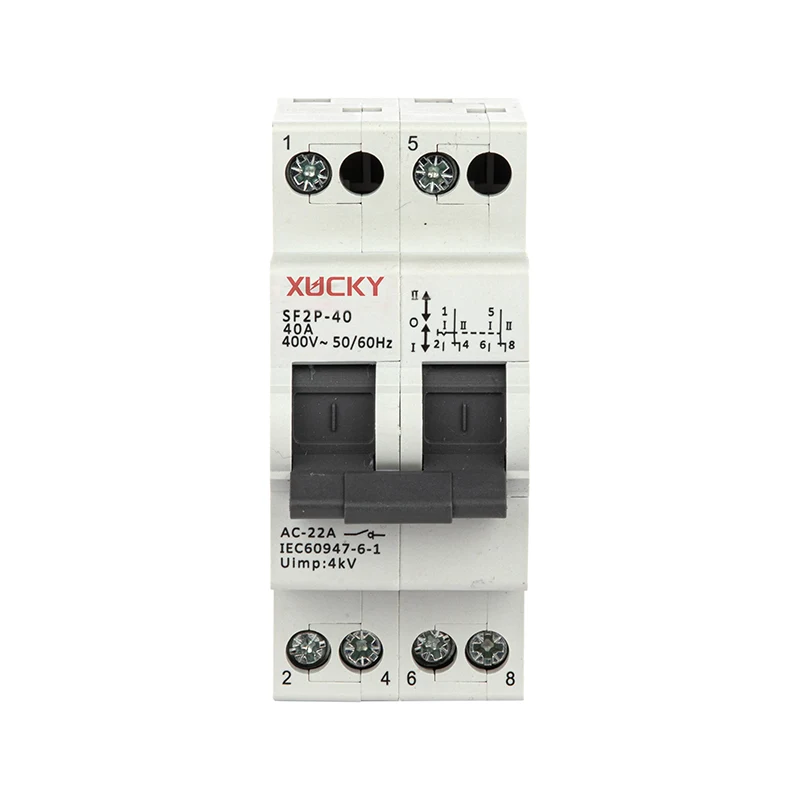

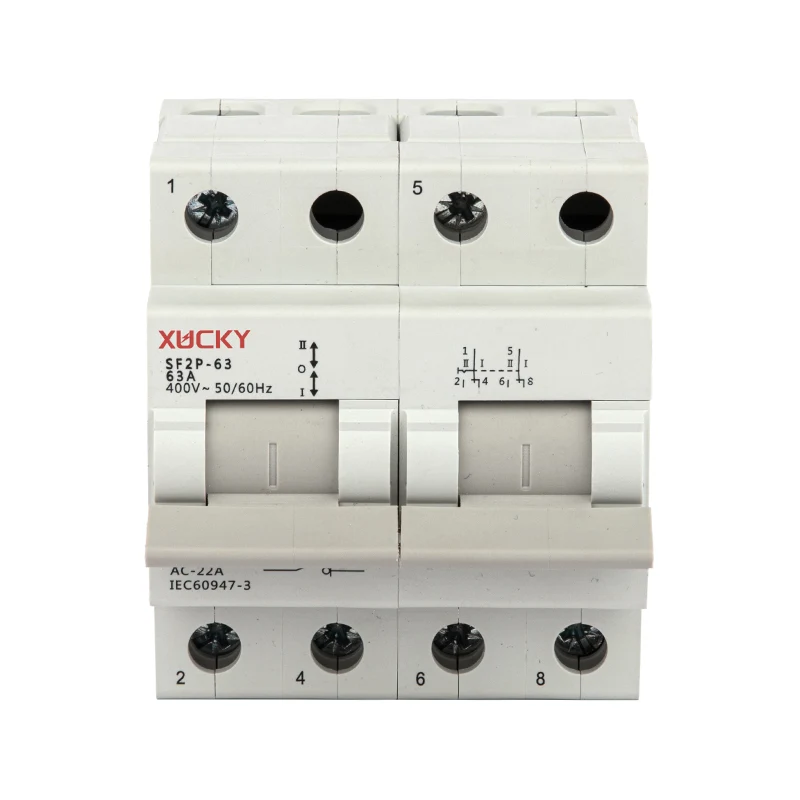

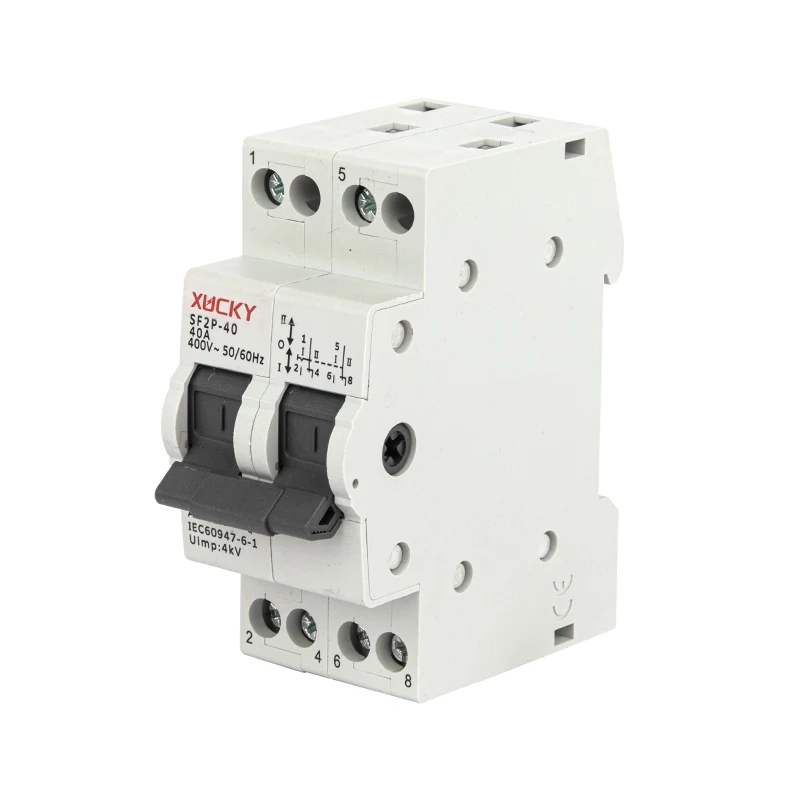

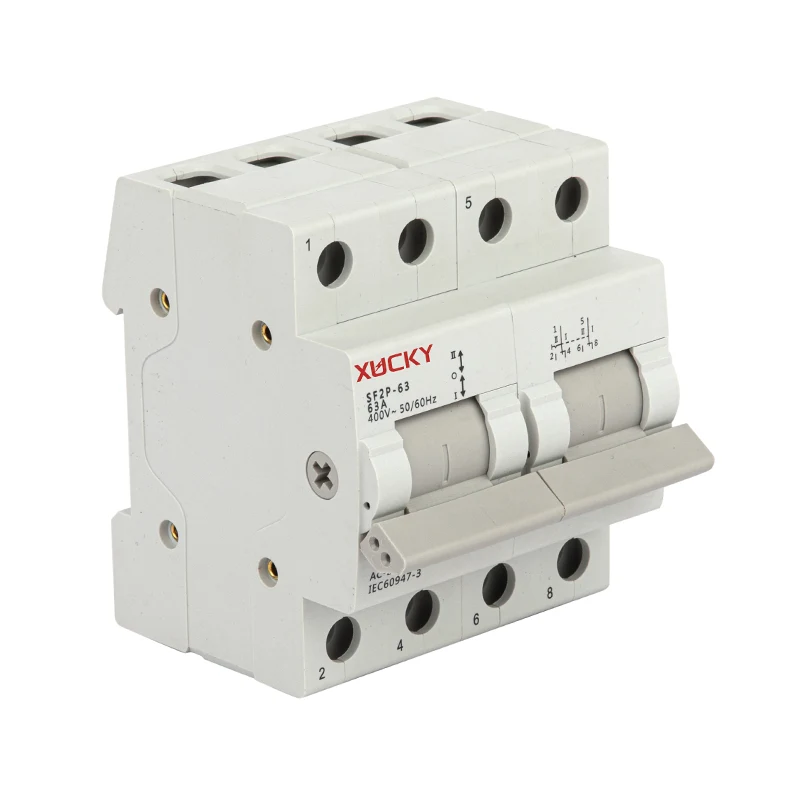

Микропереключатель для установки на DIN-рейку серии SF представляет собой своего рода переключающее устройство, применимое к гибридной цепи сопротивления и импеданса с частотой переменного тока 50 Гц или 60 Гц, номинальным напряжением ниже 230–400 В и номинальным током 16–125 А, позволяющим использовать 2 источника питания или преобразование нагрузки, реализуя функции преобразования цепи и отключения выключателя. Его можно использовать для переключения питания электрооборудования, переключения положительного и обратного хода двигателя, измерения напряжения обратной цепи и изменения фазы тока и т. д. Продукт соответствует стандартам IEC60947-3 и EN60947-3.

II. Особенности продукта

Микропереключатель для установки на DIN-рейку осуществляет переключение фаз O, l и Il непосредственно с помощью ручной ручки. Поворотный паз внутренней ручки и скользящее положение шпинделя покрыты высококачественной смазкой для уменьшения механического износа. Динамический и статический контакт используют разумный контактный метод с хорошей проводимостью и стабильностью. Модульная и стандартная структура установки направляющих особенно подходит для схемы согласования комбинированных клеммных устройств.

Спецификация и особенности

■ Индикатор включения и выключения

■ Соответствуют стандарту IEC60947-3.

■ Положение ручки ВКЛ/ВЫКЛ соответствует состоянию контактов.

■ Быстрая установка и снятие

III.Технические параметры

IV. Габаритные и установочные размеры

V. Инструкции по установке и использованию и примечания для внимания

■ Микропереключатель для установки на DIN-рейку должен быть установлен вертикально, при этом верхняя клемма должна быть подключена к источнику питания, а динамический контакт должен быть обесточен при отключении, чтобы обеспечить безопасность человека во время ручного управления.

■ Обычно микропереключатель, монтируемый на DIN-рейку, не должен подвергаться нагрузке во время включения и выключения.

■ Верхний конец предназначен для входящей линии, а нижний конец для исходящей линии (клемма нагрузки), обратное подключение не допускается. Если необходимо отключить питание положений I и II, когда ручка переводится в положение O, положения I и II находятся в выключенном состоянии. Если необходимо активировать положение II, нажмите ручку вверх, при этом контакт положения II замыкается, а контакта положения I размыкается; если необходимо активировать положение I, потяните ручку вниз, тогда контакт положения I замыкается, а контакта положения II размыкается.

■ Трехпозиционное переключение изделия осуществляется за счет работы механических частей, зависящих от сжатия и отпускания главной пружины. Рукоятка требует большого рабочего усилия и имеет большую силу инерции (изделие 63А-125А). Обычно трудно осуществить точное переключение одной рукой, а неправильная работа приведет к ненормальному переключению цепи. Во время использования рекомендуется управлять изделием 63A-125A обеими руками или с помощью принадлежностей, поставляемых на заводе (удлиненная рукоятка управления).

■ Микропереключатель для установки на DIN-рейку не должен использоваться при перегрузке по току во время подключения и отключения (использовать при перегрузке), а также не должен включаться и выключаться при нормальном рабочем токе. Никогда не нажимайте и не тяните переключатель с большой силой, чтобы избежать несчастных случаев или сокращения срока службы.

■ Если в закрытую распределительную коробку одновременно поместить несколько переключателей, в коробке может накапливаться тепло, в результате чего температура повысится, и переключатель станет очень горячим. После длительного использования изолирующие части изделия будут повреждены, и срок службы изделия сократится. При повышении температуры выше +40С следует снизить номинальные характеристики изделия. Если коэффициент снижения составляет 0,8. тогда максимальный рабочий ток должен быть номинальным током, умноженным на коэффициент 08 (например: максимальный рабочий ток 125Ax 0,8= 100А).

■ Микропереключатель для установки на DIN-рейку не имеет дугогасительной камеры. Не допускается использовать его для отключения тока повреждения. При необходимости клиент может выбрать подходящую комбинацию предохранителей, чтобы обеспечить большую нагрузку и отключающую способность при коротком замыкании (разрывная способность бетона определяется отключающей способностью выбранного предохранителя). Переключатель должен соответствовать номинальному току, чтобы обеспечить нормальное использование продукта. Крутящий момент изделия: 1,2 Н, мат 16-40А.

■ Во время использования соединительные клеммы выключателя и провода следует проверять, хорошо ли они закреплены винтами. Если клеммы меняют цвет,
