Тепловое реле JR20

Тепловые реле перегрузки JR20, изготовленные по индивидуальному заказу компании XUCKY Electric в Китае, подходят для цепей переменного тока частотой 50 Гц, напряжением до 660 В и током до 630 А, для защиты от перегрузки, обрыва фазы и трехфазного дисбаланса двигателя переменного тока.

Отправить запрос

Описание продукта

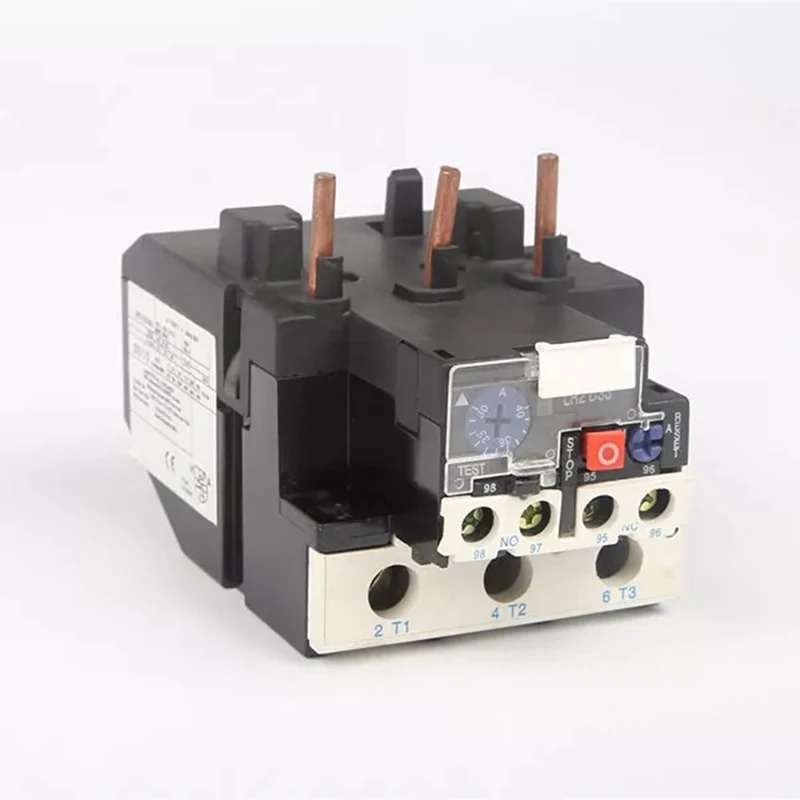

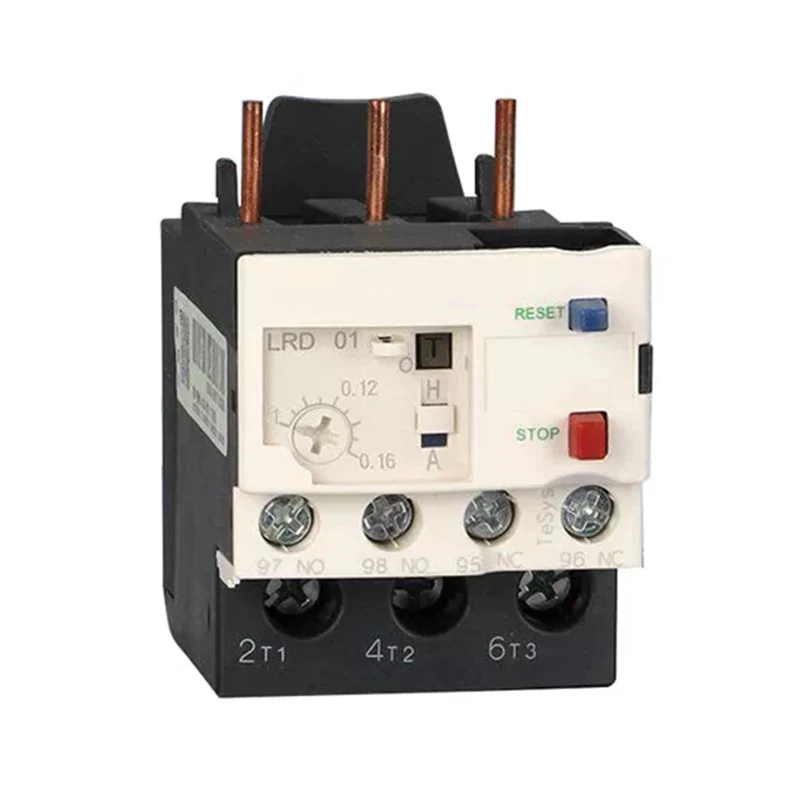

Тепловые реле перегрузки JR20 подходят для цепей переменного тока частотой 50 Гц, напряжением до 660 В и током до 630 А для защиты от перегрузки, обрыва фазы и трехфазной несимметрии двигателя переменного тока. С защитой от обрыва фазы, температурной компенсацией, ручным или автоматическим сбросом, проверкой гибкости срабатывания, индикацией срабатывания, кнопкой проверки отключения и другими функциями. Продукты соответствуют GB14048.4.

Модель и значение

Нормальные условия работы и условия установки

Температура окружающей среды: Среднее значение не превышает +35°C в течение 24 часов.

Высота: не более 2000м.

Атмосферные условия: Относительная влажность не превышает 50% при +40°C, при более низких температурах допускается более высокая относительная влажность. Например, 90% при 20°C, следует принять специальные меры на случай случайной конденсации из-за изменений температуры.

Уровень загрязнения: 3 уровня.

Категория установки: Класс III.

Условия установки: Наклон установочной поверхности и вертикали не более ±5°.

Помимо крепежных винтов, реле также может использовать стандартную рейку шириной 35 мм.

Ударная вибрация: Реле следует устанавливать и использовать в местах, где нет значительной тряски, ударов и вибрации.

Транспортировка, хранение: Реле не должно подвергаться сильным ударам и вибрации во время транспортировки, а также не должно подвергаться воздействию дождя или снега при транспортировке и хранении. Реле пригодны для транспортировки и хранения при температуре -25°С ~ +55°С, а также при температуре +70°С кратковременно (в течение 24 часов).

Структурная особенность

Внутренняя структура: комбинация вставок или независимая структура; трехмерная структура, механизм прыжка с пружинным лезвием; с обрывом фазы и структурой температурной компенсации.

Эксплуатация установки: с проверкой гибкости срабатывания, индикацией срабатывания, проверкой отключения и другими функциями; дополнительный ручной и автоматический сброс; нормально закрытые и нормально открытые вспомогательные контакты изолированы и разделены

Модель	Номинальное напряжение изоляции Ui (В)	Термоэлемент	Диапазон номинального тока (А)	Соответствующий контактор переменного тока
ДЖР20-10	660	1Р	0,1~0,13~0,15	CJ20-10
		2Р	0,15~0,19~0,23
		3Р	0,23~0,29~0,35
		4Р	0,35~0,44~0,53
		5Р	0,53~0,67~0,8
		6Р	0,8~1~1,2
		7Р	1,2~1,5~1,8
		8Р	1,8~2,2~2,6
		9Р	2,6~3,2~3,8
		10р	3,2~4~4,8
		11Р	4~5~6
		12Р	5~6~7
		13Р	6~7,2~8,4
		14Р	7~8,6~10
		15Р	8,6~10~11,6
ДЖР20-16		1С	3,6~4,5~5,4	CJ20-16
		2С	5,4~6,7~8
		3С	8~10~12
		4С	10~12~14
		5С	12~14~16
		6С	14~16~18
ДЖР20-25		1Т	7,8~9,7~11,6	CJ20-25
		2Т	11,6~14,3~17
		3Т	17~21~25
		4Т	21~25~29
ДЖР20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5У	47~55~62
		6У	55~63~71
ДЖР20-160		1 Вт	33~40~47	CJ20-100 CJ20-160
		2 Вт	47~55~63
		3 Вт	63~74~84
		4 Вт	74~86~98
		5 Вт	85~100~115
		6 Вт	100~115~130
		7 Вт	115~132~150
		8 Вт	130~150~170
		9 Вт	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1 год	200~250~300	CJ20-400
JR20-400		2 года	267~335~400	CJ20-400
ДЖР20-630		1З	320~400~480	CJ20-630
ДЖР20-630		2З	420~525~630	CJ20-630

Примечание. Спецификация 10R и ниже в JR20-10 не включает устройство защиты от обрыва фазы.

Основные параметры вспомогательной цепи

Категория использования	Номинальная частота	Номинальное напряжение изоляции (Ui)	Номинальное рабочее напряжение (Ue)	Номинальный рабочий ток (Ie)	Обычный тепловой ток	Вспомогательный контакт
АС-15	50 Гц	380В	127В	2,83А	6А	НК 95-96
			220В	1,64А
			380В	0,95 А
			220В	0,82 А	6А	НЕТ 97-98
			380В	0,47 А	6А

Эксплуатационные характеристики

Нет.	Установка текущих кратных		Время действия		Исходное состояние
Рабочие характеристики, когда отрицательная каждая фаза сбалансирована
1	1.05		Никаких действий в течение 2 часов		Холодный
2	1.2		Действие через 2 часа		Термический (после испытания №1)
3	1.5		<2 мин.	<4 мин.	Термический (после испытания №1)
4	7.2		2 с＜Тп≤10 с	4 с＜Тп≤10 с	Холодный
5	1.0		Никаких действий в течение 2 часов		Холодный
6	1.2		Действие через 2 часа		Термический (после испытания №5)
7	1.05		Никаких действий в течение 2 часов		Холодный
8	1.3		Действие через 2 часа		Термический (после испытания №7)
Рабочие характеристики, когда отрицательная каждая фаза несимметрична
	Любые две фазы		Третий этап
1	1.10	0.9	Никаких действий в течение 2 часов		Холодный
2	1.15	0	Действие через 2 часа		Термический (после испытания №1)

Контур и установочные размеры

1. Контур и установочные размеры JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Контур и установочные размеры JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Контур и установочные размеры JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL.

Тепловое реле		A	B	C	D	E	F	G	H	K	a	М1	М2	φ
Модель	Особенность	A	B	C	D	E	F	G	H	K	a	М1	М2	φ
ДЖР20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	М5
	G	44	70	112	53		14		8.9			М5
ДЖР20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	М5
	G	44	70	112	53		14		8.9	5.2		М5
ДЖР20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	М5
	G	44	70	117	53		14	5.5	8.9	6.5		М5
ДЖР20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	М6
	L	65	80	117	62		23				46	М6
	G
	G													7
ДЖР20-160	Z	104	100	152	87.5	87.5	29				37	М6	М8	7
	Z	104	100	152	87.5	87.5	45				37	М6	М8
	L
	L
