Цилиндрический самовосстанавливающийся шунтирующий силовой конденсатор

Низковольтный запирающий конденсатор самовосстанавливающегося типа

Приложение

Цилиндрический самовосстанавливающийся шунтирующий конденсатор XUCKY использовался в низковольтном системном оборудовании с частотой 50 Гц или 60 Гц, он имеет регулировку коэффициента мощности, подходит для обычного компенсатора поля и централизованной автоматической компенсации, он может уменьшить потери реактивной мощности, улучшить качество напряжения, это национальная рекомендация по экономии электрических продуктов.

Этот продукт соответствует стандарту: GB/T 12747, IEC831-1/2.

Условия труда

Силовой конденсатор должен подтвердить снижение левого напряжения до номинального напряжения 10% для повторного ввода после отключения питания, обычно ему требуется почти 200 с. поэтому следует выбрать контроллер питания, который имеет функцию блокировки входа и репутации после отключения питания. Если вы выбираете обычный контроллер питания, он должен быть установлен

Быстродействующее разрядное силовое оборудование. Оно не будет ограничено, использование одного и того же входного электрического коэффициента и чип-переключателя.

Высота над уровнем моря не более 2000м.

Тип температуры: низкая температура -25/C, самая высокая температура - тип C (не более 50 ℃, средняя температура не более 40 ℃ в течение 24 часов, средняя температура за год не более 30 ℃), силовой конденсатор будет работать в условиях хорошей вентиляции. Это недопустимо в условиях герметизации и установки.

Особенности конструкции

Берем цилиндрический алюминиевый корпус.

Погрузите жидкость: никаких социальных последствий загрязнения диэлектрическим маслом.

Вставное пресс-отрывное оборудование и разрядный электрический резистор

Сердечник конденсатора покрыт металлизированной пленкой хорошего качества.

Верхняя часть конденсатора представляет собой электрическую клеммную колодку с защитой от прикосновения.

Внизу находится болт заземления M12 или M16.

Трехфазный конденсатор находится внутри △ пути подключения.

Код и последствия

Основные технические данные

1. Номинальное напряжение: 0,23 кВ, 0,25 кВ, 0,4 кВ, 0,415 кВ, 0,45 кВ, 0,48 кВ, 0,525 кВ и так далее.

2. Номинальная мощность: 1~30квар.

3. Допуск емкости: -5%~+10%

4. Потери мощности tanδ ≤0,1%

5. Напряжение между полюсами: 2. 15-кратное номинальное напряжение составляет 5 секунд, отсутствие постоянства, проколов или блеска.

6. Диэлектрический уровень: между крышкой добавьте напряжение: 2 номинального напряжения плюс 2 кВ или 3 кВ, пожалуйста, продолжайте высоту 10 секунд, без проколов и блеска.

7. Максимальное допустимое напряжение: напряжение в 1,1 раза, каждые 24 часа — не более 8 часов, напряжение в 1,15 раза, каждые 24 часа — не более 30 мунитов, напряжение в 1,2 раза больше, это будет

8. не более 5 секунд (продолжение) в 1,3 раза больше напряжения, не более 1 минуты.

9. Высокий допустимый ток: разрешена работа при токе, превышающем номинальный ток менее чем в 1,3 раза, так как существует перенапряжение и положительное отклонение конденсатора, а также гармоники, сверхток не превышает номинальный ток в 1,43 раза.

10. Разрядный компонент: внутрь поместите разрядный регистр, конденсатор отключит питание, затем разрядите 3 мунита электрическими, поэтому напряжение уменьшится до 50 В.

11. Стандарт: ГБ/Т12747-2004, ИЭК60831-2002.

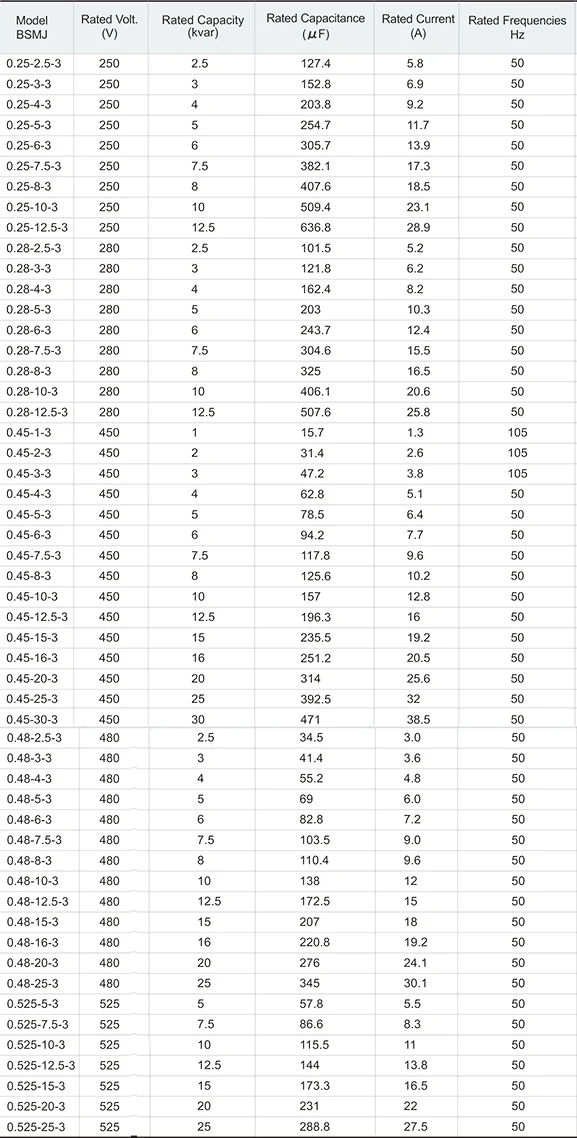

Технические характеристики трехфазных конденсаторов

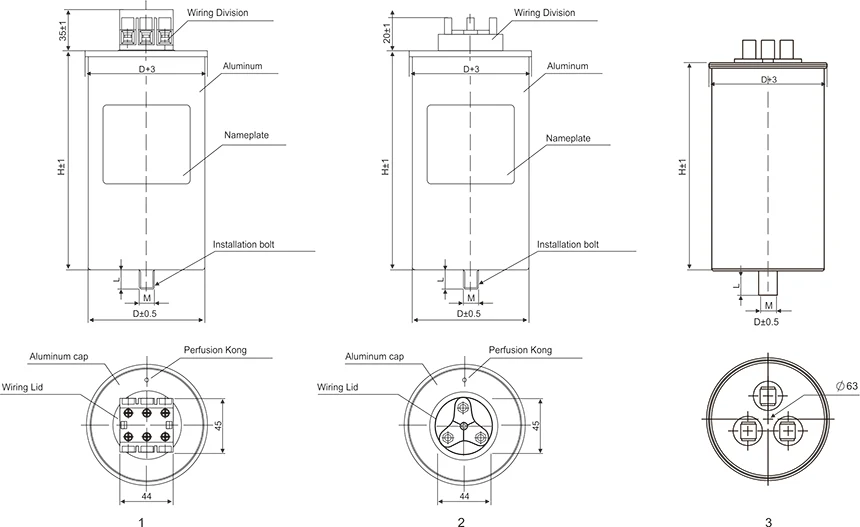

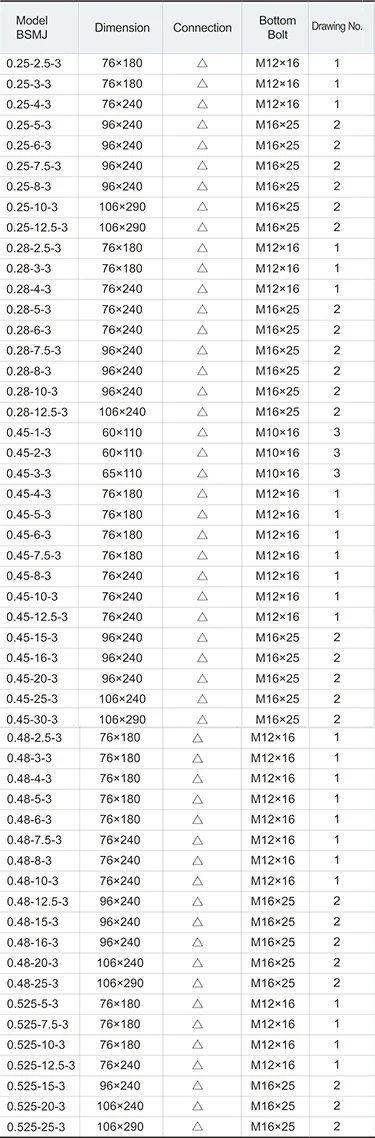

Таблица установки и размеров
