Распределительная коробка серии BE

Распределительная коробка серии BE по индивидуальному заказу компании XUCKY Electric в Китае подразделяется на три типа в зависимости от материала основания и крышки для удовлетворения различных потребностей рынка. Конструкция полностью учитывает потребности установщика и значительно повышает удобство, гибкость и безопасность продукта. Благодаря полному набору функций, простому внешнему виду и новой форме его можно широко использовать в высотных зданиях, домах, вокзалах, портах, аэропортах, больницах, театрах, крупных коммерческих помещениях, промышленных и горнодобывающих предприятиях и других местах.

Отправить запрос

Описание продукта

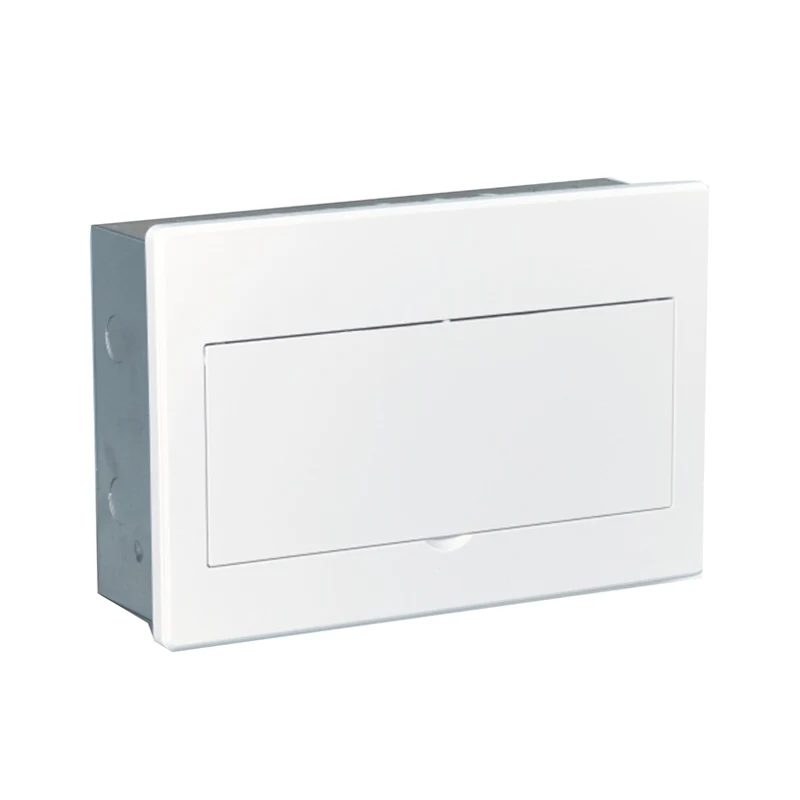

Крышка имеет двойную изогнутую форму и имеет простой, элегантный внешний вид.

Технические характеристики распределительной коробки серии BE

Серия продуктов: распределительная коробка для встроенного монтажа/распределительная коробка для поверхностного монтажа

Способы: 4-х, 7-ми, 10-х, 12-х, 14-х, 16-х, 18-х, 20-х, 24-х (встроенный монтаж), 28-х, 40-х.

Продукты:

1. встроенный монтаж

БЕП-А 104, БЕП-А 107, БЕП-А 110, БЕП-А 112. БЕП-А 114, БЕП-А 116, БЕП-А 118, БЕП-А 120, БЕП-А124, БЕП-А228, БЕП- А240

2. поверхностный монтаж

БЭП-М 104, БЭП-М 107, БЭП-М 110, БЭП-М 112, БЭП-М 114, БЭП-М116, БЭП-М 118, БЭП-М 120, БЭП-М 228, БЭП-М 240

Материал основания коробки: высококачественный холоднокатаный лист с электростатическим порошковым покрытием.

Размер однорядной встраиваемой монтажной коробки (ширина*высота): (4-полосная) 143x75 мм, (7-20-контактная) 192x75 мм, (24-контактная) 230x90 мм

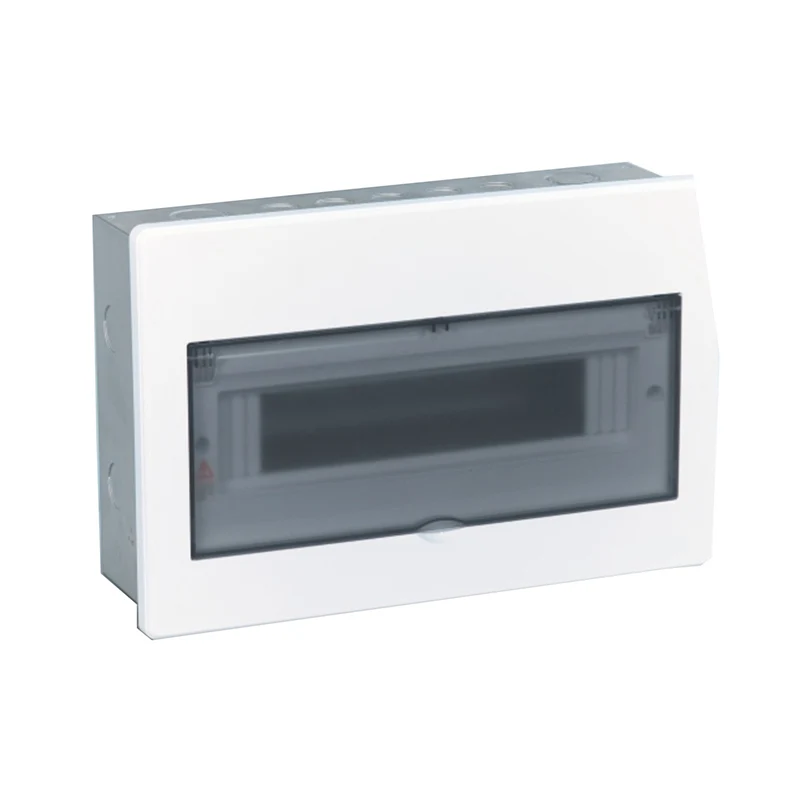

Материал покрытия: высококачественный АБС-пластик для основания крышки и белой сдвижной двери, высококачественный ПК для прозрачной сдвижной двери,

Установка крышки: фиксируется винтом

Установка коробки: 1. закладной монтаж; 2. Поверхностный монтаж

Размер пути: 18 мм (стандартная ширина)

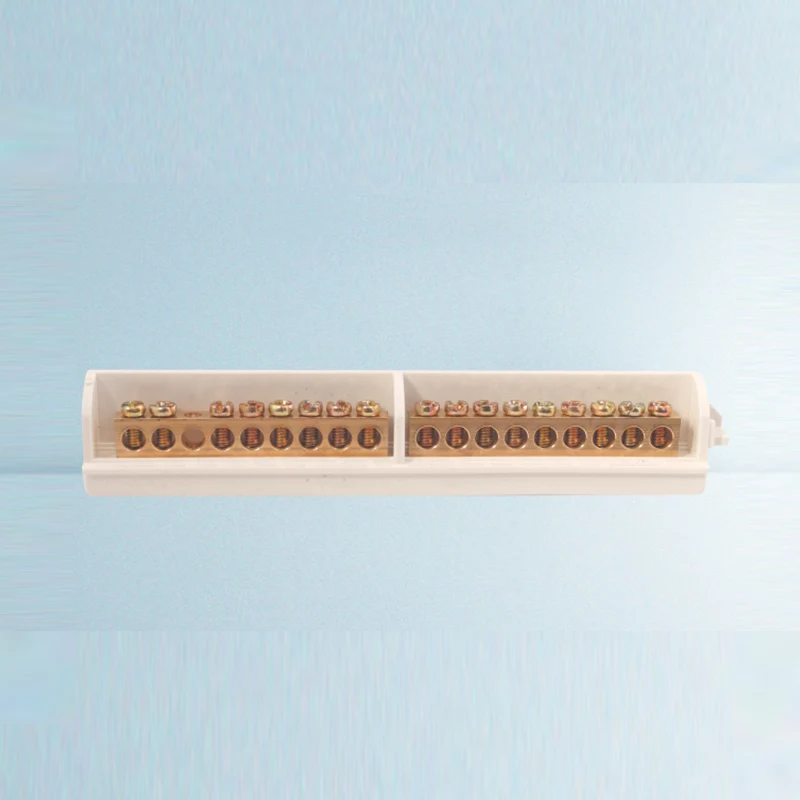

Размер поперечного сечения клеммы: ①4~20 контактов 6 x 10 мм; ②24~40контактов 6,4x12 мм

Номинальное напряжение (В): ~AC400В (±20%) 50~60Гц

Номинальный ток/Макс. Токовый вход: ①55А (4–20 контактов) 6 x 10 мм; ②63A (24~40 контактов) 6,4 x 12 мм

Стандарт продукта: GB17466.1-2008, GB17466.24-2008.

Степень защиты: IP40

Информация об упаковке распределительной коробки серии BE

Спецификация и описание		Фото	Картонная коробка ДШВ(см)	(ПК/КТН)
Распределительная коробка
БЭ-М104	Поверхностный монтаж		505×190×360	10
БЭ-М107			520×245×465	10
БЕ-М110			520×300×465	10
БЭ-М112			520×335×465	10
БЭ-М114			520×235×375	5
БЭ-М116			520×235×415	5
БЭ-М118			520×235×450	5
БЕ-М120			520×235×485	5
БЭ-М228			445×165×410	1
БЕ-М240			445×165×520	1
БЭП(2013)-А 104	Встроенный монтаж		505190360	10
БЭП(2013)-А 107			520245465	10
БЭП(2013)-А 110			520300465	10
БЭП(2013)-А 112			520335465	10
БЭП(2013)-А 114			520235375	5
БЭП(2013)-А 116			520235415	5
БЭП(2013)-А 118			520235450	5
БЭП(2013)-А 120			520235485	5
БЭП(2013)-А 124			600275565	5
БЭП(2013)-А 228			485165410	1
БЭП(2013)-А 240			485165520	1

серия БЭ


Крышка	Коробчатая база

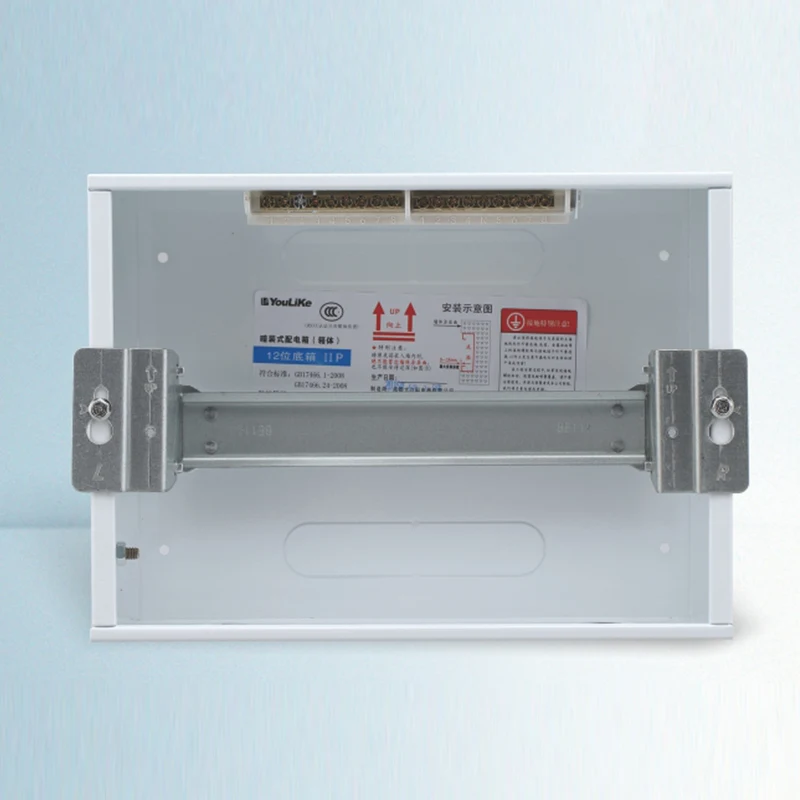

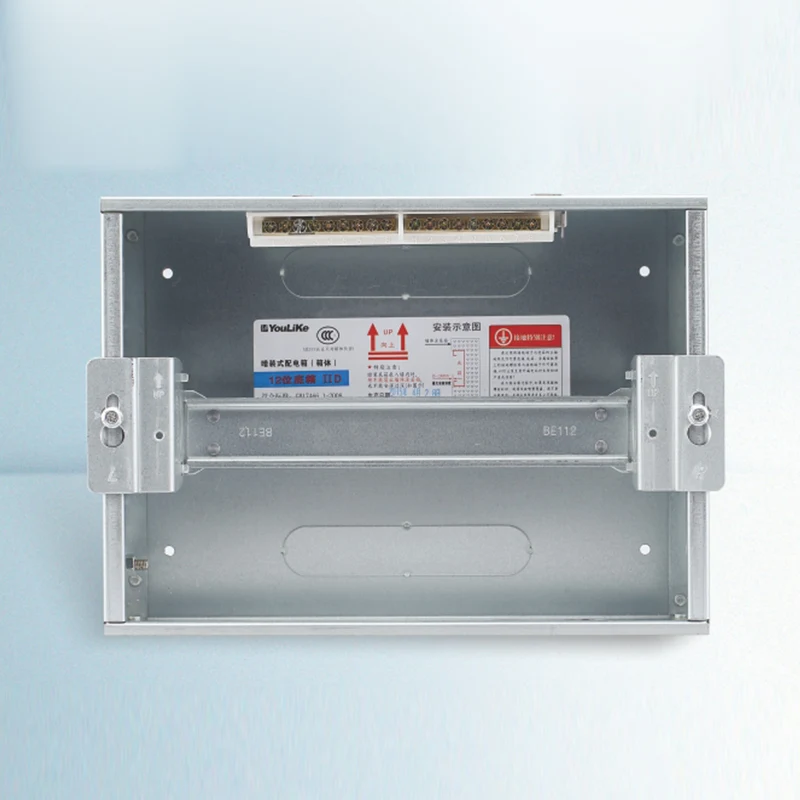

Основание коробки для поверхностного монтажа изготовлено из высококачественного холоднокатаного листа толщиной 1,0 мм для одного ряда и 1,2 мм для двух рядов. Основание коробки для встраиваемого монтажа изготовлено из высококачественного холоднокатаного листа толщиной 0,8 мм для одного ряда и 1,0 мм для одного ряда. два ряда. Поверхность пластины покрыта электростатическим порошком, а допуск полностью соответствует требованиям допусков PT.A в GB/t 708-2006.
